Запчасти Komatsu WA30-5-X ТОПЛИВН. ЛИНИЯ(№-) ТОПЛИВН. БАК. AND КОМПОНЕНТЫ

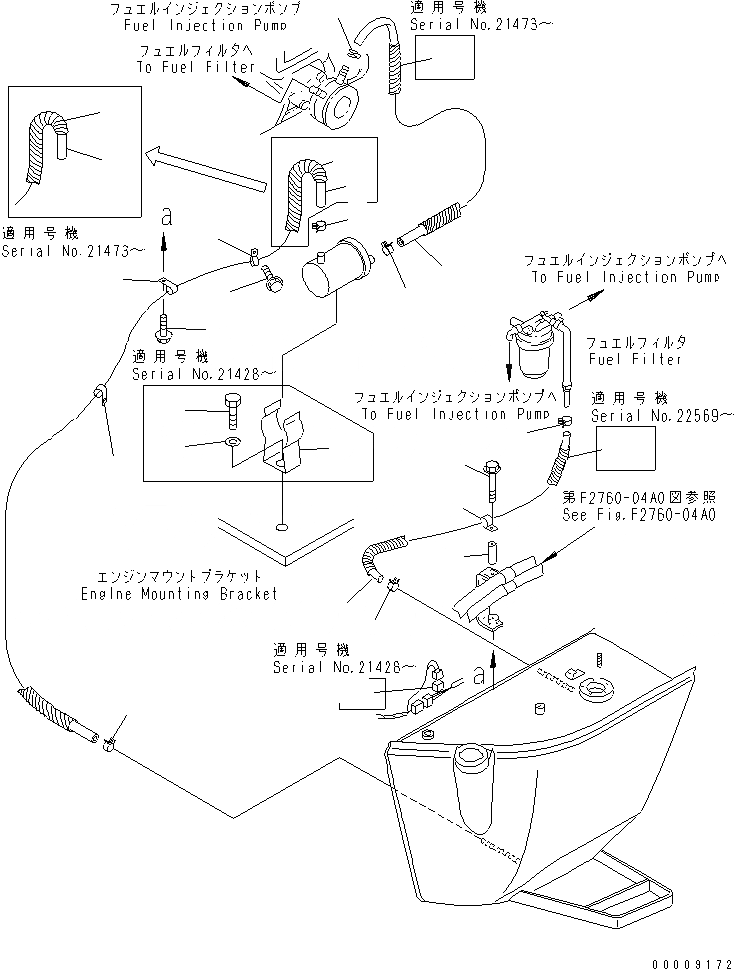

Схема запчастей Komatsu WA30-5-X - ТОПЛИВН. ЛИНИЯ(№-) ТОПЛИВН. БАК. AND КОМПОНЕНТЫ
1
2
3
3
4
4
5
6
6
7
7
7
8
8
9
9A
10
10
11
12
13
14
15
16
17
18

Артикул

Название

Примечание

Количество

1

363-04-31210

HOSE ASS'Y

SN: 21473-UP

1шт.

|1

07288-00705

HOSE Z0200

SN: 21428-21472

1шт.

|1

07288-00703

HOSE Z0200

SN: 15001-21427

1шт.

2

08017-21302

CONDUIT Z0200

SN: 21473-UP

1шт.

3

11Y-09-11120

CLIP

SN: 22569-UP

2шт.

|3

07285-00115

CLIP

SN: 15001-22568

2шт.

4

363-04-31220

HOSE ASS'Y

SN: 21473-UP

1шт.

|4

07288-00716

HOSE Z0200

SN: 15001-21472

1шт.

5

08017-21315

CONDUIT Z0200

SN: 21473-UP

1шт.

6

11Y-09-11120

CLIP

SN: 22569-UP

2шт.

|6

07285-00115

CLIP

SN: 15001-22568

2шт.

7

04434-51812

CLIP

SN: 21428-UP

3шт.

|7

04434-51312

CLIP

SN: 15001-21427

3шт.

8

01435-01016

BOLT

SN: 15001-UP

2шт.

9

363-04-31230

HOSE ASS'Y Z0200

SN: 22569-UP

1шт.

|9

07288-00707

HOSE Z0200

SN: 15001-22568

1шт.

9A

08017-21306

CONDUIT

SN: 22569-UP

1шт.

10

11Y-09-11120

CLIP

SN: 22569-UP

2шт.

|10

07285-00115

CLIP

SN: 15001-22568

2шт.

11

04434-51812

CLIP

SN: 22569-UP

1шт.

|11

04434-51210

CLIP

SN: 15001-22568

1шт.

12

01435-01060

BOLT

SN: 15001-UP

1шт.

13

20T-03-11130

SPACER

SN: 15001-UP

1шт.

14

08017-21315

CONDUIT

SN: 21428-21472

1шт.

15

10S-04-21220

CLAMP

SN: 21428-UP

1шт.

16

01010-80816

BOLT

SN: 21428-UP

1шт.

17

01643-30823

WASHER

SN: 21428-UP

1шт.

18

363-06-32360

CONNECTOR

SN: 21428-UP

1шт.

Выбрано товаров: 28
