Запчасти Komatsu WA30-5 КАБИНА (7/8) (ЭЛЕКТРИКА)(№9889-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

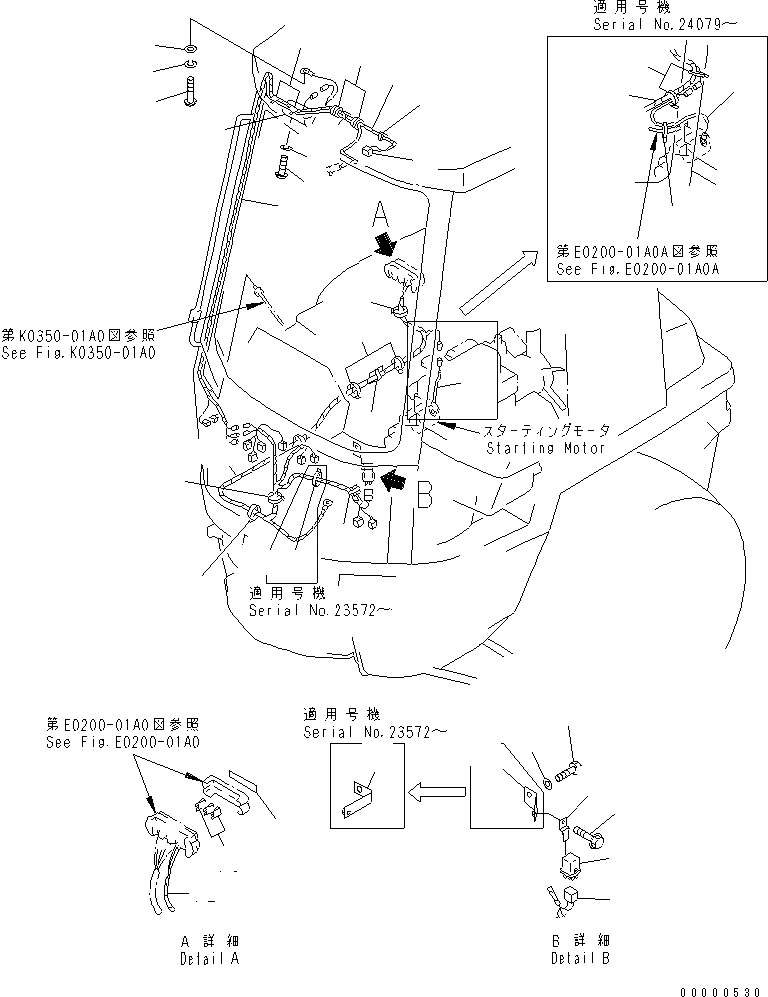

Схема запчастей Komatsu WA30-5 - КАБИНА (7/8) (ЭЛЕКТРИКА)(№9889-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
4
5
6
7
8
9
10
11
11
11
12
12
12
12
12A
13
14
15
16
17
18
18
19
20
21
21
21A
21A
22
22
22
22
22
23

Артикул

Название

Примечание

Количество

|1

362-56-00014

CAB ASS'Y

SN: 19889-UP

1шт.

|1

362-Z80-0010

CAB ASS'Y,(REMOVE SNOW SPEC.)

SN: 19894-UP

1шт.

|$$3

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.K0210-02A0A TO K0210-09A0.

-1шт.

1

362-56-41671

WIRING HARNESS

SN: 19889-UP

1шт.

2

08027-10660

CONNECTOR

SN: 19889-UP

1шт.

3

01220-40508

SCREW

SN: 19889-UP

1шт.

4

01601-20513

WASHER,SPRING

SN: 19889-UP

1шт.

5

01642-20508

WASHER

SN: 19889-UP

1шт.

6

08037-02512

GROMMET

SN: 19889-UP

2шт.

7

08141-11200

LAMP,ROOM

SN: 19889-UP

1шт.

|7

08116-01210

BULB¤ 10W

SN: 19889-UP

1шт.

8

362-56-42740

SCREW

SN: 21948-UP

2шт.

|8

01220-40416

SCREW

SN: 19889-21947

2шт.

9

01601-20410

WASHER,SPRING

SN: 19889-UP

2шт.

10

421-54-15440

HOSE,WASHER

SN: 19889-UP

1шт.

11

421-54-15520

CLIP

SN: 19889-UP

5шт.

12

362-56-41151

WIRING HARNESS

SN: 19889-UP

1шт.

|12

08020-10000

DIODE

SN: 19889-UP

1шт.

12A

08034-40521

BAND

SN: 23572-UP

1шт.

13

22W-06-13160

FUSE¤ 20A

SN: 19889-UP

2шт.

|13

42A-06-12170

FUSE¤ 25A

SN: 19889-UP

1шт.

14

362-56-41190

PLATE¤ NAME,FUSE BOX

SN: 19889-UP

1шт.

15

362-56-41170

RELAY

SN: 19889-UP

1шт.

16

287-06-16420

BRACKET

SN: 19889-UP

1шт.

17

01435-00610

BOLT

SN: 19889-UP

1шт.

18

362-56-41291

PLATE

SN: 23572-UP

1шт.

|18

362-56-41290

PLATE

SN: 19889-23571

1шт.

19

01010-81016

BOLT

SN: 19889-UP

1шт.

20

01643-31032

WASHER

SN: 19889-UP

1шт.

21

362-56-41162

HARNESS

SN: 24079-UP

1шт.

|21

362-56-41161

HARNESS

SN: 22531-24078

1шт.

|21

362-56-41160

WIRING HARNESS

SN: 19889-22530

1шт.

21A

08034-20823

BAND

SN: 24079-UP

3шт.

22

08034-20519

BAND

SN: 19889-UP

10шт.

23

421-54-15520

CLIP

SN: 19889-UP

2шт.

Выбрано товаров: 35
