Запчасти Komatsu WA30-5 КАБИНА (/8) (ЛЕВ. И ПРАВ. ЗАМОК ДВЕРИ) (TURN РУКОЯТЬ ТИП)(№9889-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

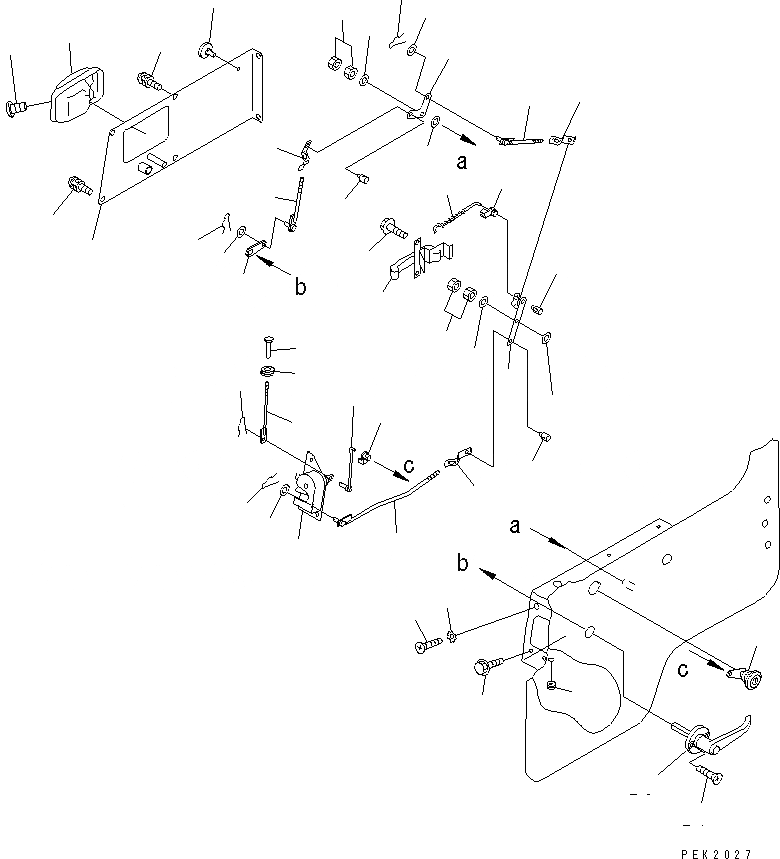

Схема запчастей Komatsu WA30-5 - КАБИНА (/8) (ЛЕВ. И ПРАВ. ЗАМОК ДВЕРИ) (TURN РУКОЯТЬ ТИП)(№9889-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
3
4
5
6
6
7
7
7
7
8
8
8
9
9
9
10
11
11
12
12
12
13
13
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33

Артикул

Название

Примечание

Количество

|1

362-56-00014

CAB ASS'Y

SN: 19889-UP

1шт.

|1

362-Z80-0010

CAB ASS'Y,(REMOVE SNOW SPEC.)

SN: 19894-UP

1шт.

|$$3

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.K0210-02A0A TO K0210-09A0.

-1шт.

|1

362-56-41704

DOOR ASS'Y,L.H.

SN: 19889-UP

1шт.

|1

362-56-41804

DOOR ASS'Y,R.H.

SN: 19889-UP

1шт.

|$$6

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.K0210-05A0B AND K0210-06A0A.

-1шт.

1

362-56-41733

COVER,L.H.

SN: 19889-UP

1шт.

|1

362-56-41833

COVER,R.H.

SN: 19889-UP

1шт.

2

415-54-12680

CUSHION

SN: 19889-UP

1шт.

3

01023-60620

SCREW

SN: 19889-UP

6шт.

4

362-56-41941

LEVER

SN: 19889-UP

1шт.

5

363-56-31170

LEVER

SN: 19889-UP

1шт.

6

01580-10605

NUT

SN: 19889-UP

4шт.

7

01641-20608

WASHER

SN: 19889-UP

4шт.

8

421-54-16350

SPRING

SN: 19889-UP

3шт.

9

421-54-16370

PIN

SN: 19889-UP

3шт.

10

363-56-31310

ROD,L.H.

SN: 19889-UP

1шт.

|10

363-56-31320

ROD,R.H.

SN: 19889-UP

1шт.

11

363-56-31330

ROD

SN: 19889-UP

2шт.

12

01641-20508

WASHER

SN: 19889-UP

3шт.

13

04052-10530

PIN,SNAP

SN: 19889-UP

3шт.

14

42A-925-1620

ROD

SN: 19889-UP

1шт.

15

421-56-11611

HOOK

SN: 19889-UP

1шт.

16

421-56-11550

HANDLE,L.H.

SN: 19889-UP

1шт.

|16

421-56-11730

HANDLE,R.H.

SN: 19889-UP

1шт.

17

01435-00612

BOLT

SN: 19889-UP

2шт.

18

421-56-11560

COVER,L.H.

SN: 19889-UP

1шт.

|18

421-56-11740

COVER,R.H.

SN: 19889-UP

1шт.

19

421-56-11860

SCREW

SN: 19889-UP

1шт.

20

363-56-31270

HANDLE

SN: 19889-UP

1шт.

21

01224-40416

SCREW

SN: 19889-UP

2шт.

22

421-56-11720

LOCK,L.H.

SN: 19889-UP

1шт.

|22

421-56-11540

LOCK,R.H.

SN: 19889-UP

1шт.

23

01224-40616

SCREW

SN: 19889-UP

1шт.

24

421-56-16440

WASHER

SN: 19889-UP

1шт.

25

01435-00612

BOLT

SN: 19889-UP

2шт.

26

427-56-11790

LOCK ASS'Y

SN: 19889-UP

1шт.

27

363-56-31280

ROD

SN: 19889-UP

1шт.

28

421-56-11611

HOOK

SN: 19889-UP

1шт.

29

04052-10530

PIN,SNAP

SN: 19889-UP

1шт.

30

362-56-41790

ROD

SN: 19889-UP

1шт.

31

419-54-16880

KNOB

SN: 19889-UP

1шт.

32

08037-01008

GROMMET

SN: 19889-UP

1шт.

33

09415-00506

CAP

SN: 19889-UP

1шт.
