WA30-5 S/N 15001-UP
/
КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
/

ОСНОВН. КОНСТРУКЦИЯ (С НАВЕСОМ)

Запчасти Komatsu WA30-5 ОСНОВН. КОНСТРУКЦИЯ (С НАВЕСОМ) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

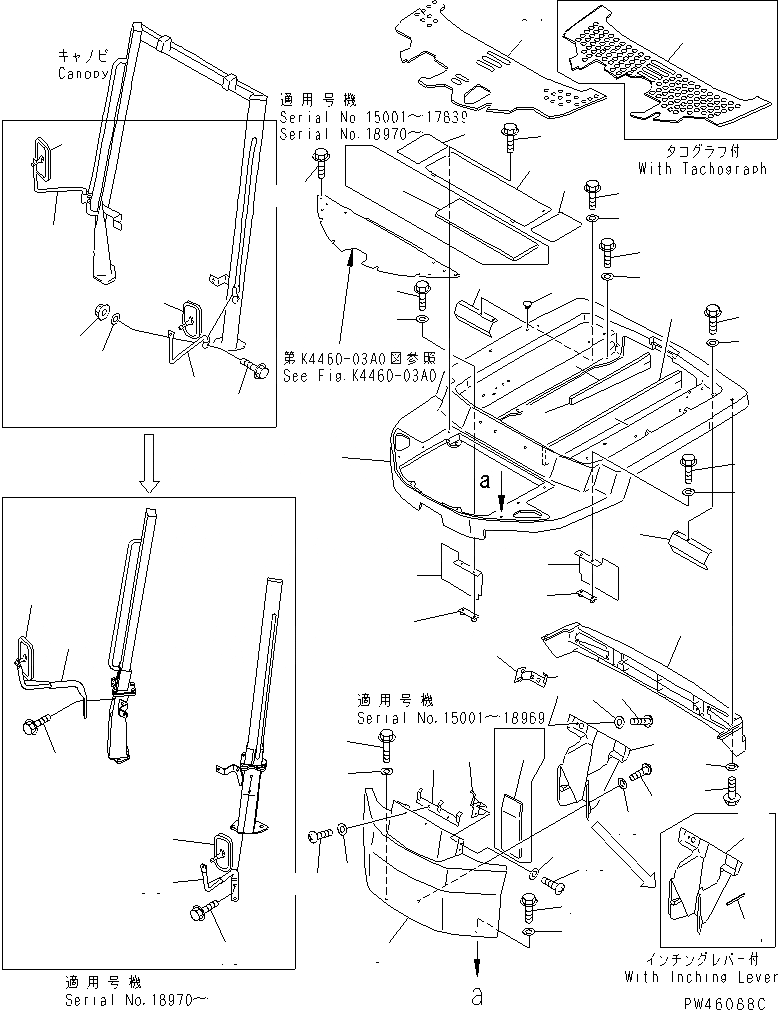

Схема запчастей Komatsu WA30-5 - ОСНОВН. КОНСТРУКЦИЯ (С НАВЕСОМ) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
4
5
6
7
8
9
9
10
10
10A
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
23
24
24
25
26
27
28
29
30
31
31
32
32
33
33
34
35
36
36
37
37
38
38
38
39
40
40
40
41
42
43
43
43
43
44
44

№

Артикул

Название

Примечание

Количество

1

363-54-32310

FRAME,FLOOR

SN: 15001-UP

1шт.

|1

363-855-3280

FRAME,FLOOR (FOR BACK HOE)

SN: 15001-UP

1шт.

|1

363-855-3840

FRAME,(FOR BACK HOE AND CAR HEATER)

SN: 15001-UP

1шт.

2

363-54-32421

SHEET

SN: 21975-UP

1шт.

|2

0

SHEET

SN: 15001-21974

1шт.

3

363-54-32431

SHEET

SN: 21975-UP

1шт.

|3

0

SHEET

SN: 15001-21974

1шт.

4

01435-01030

BOLT

SN: 15001-UP

4шт.

5

01643-31032

WASHER

SN: 15001-UP

4шт.

6

363-54-32120

GUARD

SN: 15001-UP

1шт.

|6

363-N90-3580

GUARD,(FOR ROAD SWEEPER)

SN: 15001-UP

1шт.

|6

362-N30-4260

GUARD,(WITH INCHING LEVER)

SN: 15001-UP

1шт.

7

01435-01055

BOLT

SN: 15001-UP

2шт.

8

01435-01035

BOLT

SN: 15001-UP

2шт.

9

417-43-16210

WASHER

SN: 15001-UP

4шт.

10

363-54-32130

COVER

SN: 15001-UP

1шт.

|10

363-S37-3210

COVER,(WITH INCHING LEVER)

SN: 15001-UP

1шт.

10A

363-43-37330

FINISHER,(WITH INCHING LEVER)

SN: 15001-UP

1шт.

11

363-54-32520

SHEET

SN: 15001-18969

1шт.

12

01220-70612

SCREW

SN: 15001-UP

4шт.

13

01642-40608

WASHER

SN: 15001-UP

4шт.

14

363-54-32191

BRACKET,L.H.

SN: 15001-UP

1шт.

15

363-54-32340

BRACKET,R.H.

SN: 15001-UP

1шт.

16

01220-70616

SCREW

SN: 15001-UP

4шт.

17

01642-40608

WASHER

SN: 15001-UP

4шт.

18

363-54-32271

PLATE

SN: 15001-UP

1шт.

19

01023-20614

SCREW

SN: 22037-UP

2шт.

|19

01220-70612

SCREW

SN: 15001-22036

2шт.

20

01642-40608

WASHER

SN: 15001-22036

2шт.

21

363-54-32170

PLATE

SN: 15001-UP

1шт.

22

363-54-32470

SHEET

SN: 18970-UP

1шт.

|22

363-54-32470

SHEET

SN: 15001-17839

1шт.

23

01435-01040

BOLT

SN: 15001-UP

4шт.

24

363-54-32280

MAT,FLOOR

SN: 15001-UP

1шт.

|24

363-Z21-3230

MAT,FLOOR (WITH TACHOGRAPH)

SN: 15001-UP

1шт.

25

363-54-32220

PLUG

SN: 15001-UP

4шт.

26

363-54-32320

GRILLE

SN: 15001-UP

1шт.

|26

363-855-3670

GRILLE,(FOR BACK HOE)

SN: 15001-UP

1шт.

|26

363-N39-3120

GRILLE,(FOR PRESSURE PICK-UP LINE)

SN: 15001-UP

1шт.

27

01435-00825

BOLT

SN: 15001-UP

4шт.

28

01643-31032

WASHER

SN: 15001-UP

4шт.

29

363-54-34221

SHEET,L.H.

SN: 15001-UP

1шт.

30

363-54-34221

SHEET,R.H.

SN: 18970-UP

1шт.

|30

363-54-34231

SHEET,R.H.

SN: 15001-18969

1шт.

31

363-54-34260

PLATE

SN: 15001-UP

2шт.

32

01435-00820

BOLT

SN: 15001-UP

4шт.

33

01643-31032

WASHER

SN: 15001-UP

4шт.

34

363-54-34240

COVER,L.H.

SN: 15001-UP

1шт.

35

363-54-34250

COVER,R.H.

SN: 15001-UP

1шт.

36

01435-00820

BOLT

SN: 15001-UP

4шт.

37

01643-31032

WASHER

SN: 15001-UP

4шт.

38

363-54-38512

STAY,L.H.

SN: 18970-UP

1шт.

|38

363-54-35110

BRACKET

SN: 15001-18969

2шт.

39

363-54-38522

STAY,R.H.

SN: 18970-UP

1шт.

40

01435-01030

BOLT

SN: 18970-UP

4шт.

|40

01435-00840

BOLT

SN: 15001-18969

4шт.

41

01584-00806

NUT

SN: 15001-18969

4шт.

42

01643-30823

WASHER

SN: 15001-18969

4шт.

43

363-54-26110

MIRROR,REAR VIEW

SN: 15001-UP

2шт.

44

416-54-15170

PLATE

SN: 19460-UP

2шт.

Выбрано товаров: 60
