Запчасти Komatsu WA270-7 СТРЕЛА И BELL CRANK, КРЕПЛЕНИЕ (№8-) СТРЕЛА И BELL CRANK, С MULTI-COUPLER, JRB

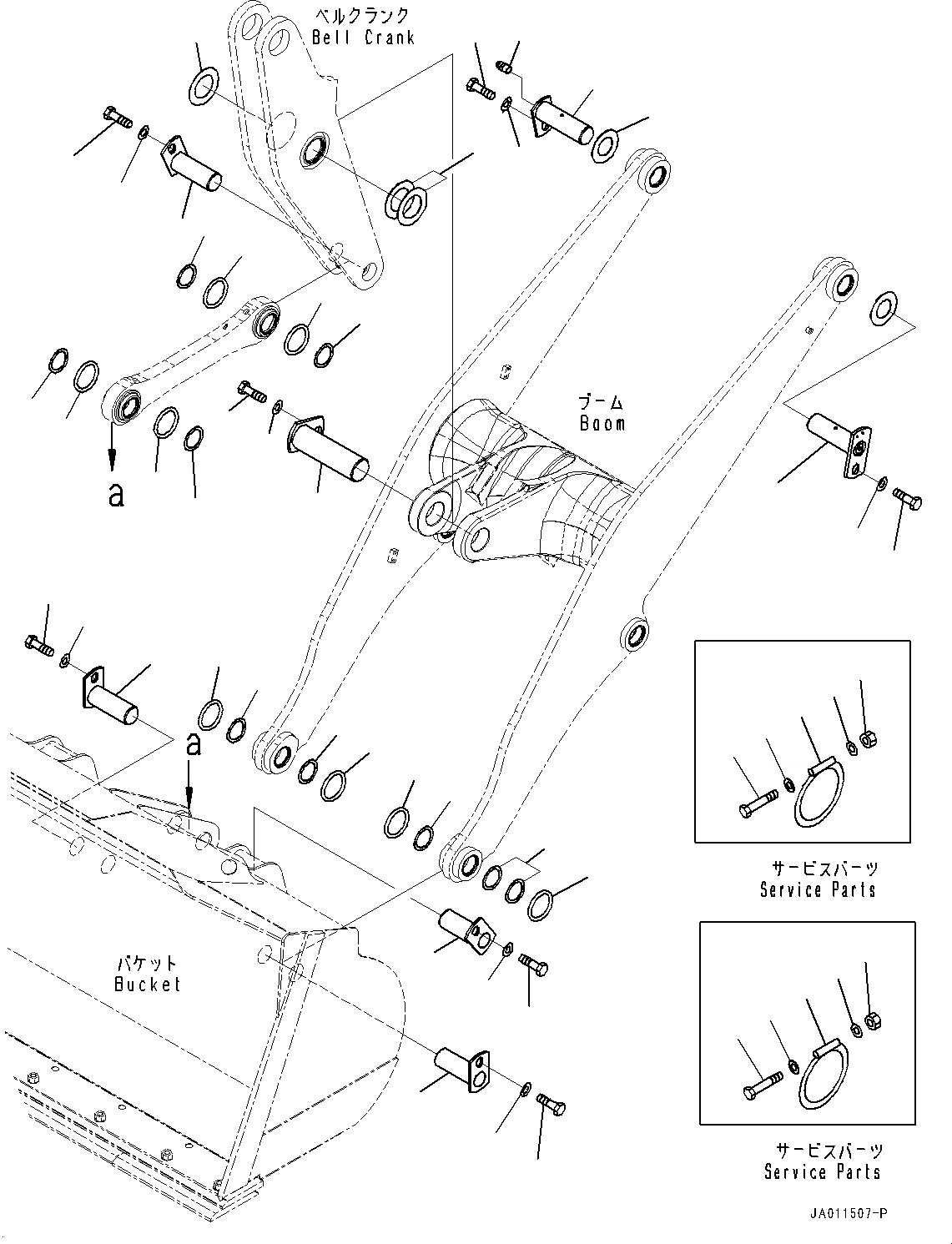

Схема запчастей Komatsu WA270-7 - СТРЕЛА И BELL CRANK, КРЕПЛЕНИЕ (№8-) СТРЕЛА И BELL CRANK, С MULTI-COUPLER, JRB
29
31
28
31
30
20
22
19
22
21
2
14
15
23
24
1
2
3
4
5
6
6
7
7
8
9
10
11
13
14
15
16
16
17
17
17
17
18
18
18
18
23
24
25
26
26
27
27
32
33
12

Артикул

Название

Примечание

Количество

1

418-T80-4391

Pin

SN: 80001-UP

1шт.

2

423-70-11781

Shim, T=1.5mm

SN: 80001-UP

3шт.

3

01010-81625

Bolt

SN: 80001-UP

1шт.

4

421-70-11280

Washer

SN: 80001-UP

1шт.

5

419-70-11922

Pin

SN: 80001-UP

1шт.

6

419-70-11420

Shim, T=1.5mm

SN: 80001-UP

2шт.

6

419-70-11430

Shim, T=3.0mm

SN: 80001-UP

2шт.

7

419-70-11480

O-ring

SN: 80001-UP

2шт.

8

01010-81625

Bolt

SN: 80001-UP

1шт.

9

421-70-11280

Washer

SN: 80001-UP

1шт.

10

418-70-31710

Pin

SN: 80001-UP

1шт.

11

418-70-51710

Pin

SN: 80001-UP

1шт.

12

07020-00675

Fitting, Grease

SN: 80001-UP

1шт.

13

418-70-11450

Shim, T=1.5mm

SN: 80001-UP

2шт.

13

418-70-11460

Shim, T=3.0mm

SN: 80001-UP

2шт.

13

21W-70-35220

Shim, T=1.0mm

SN: 80001-UP

2шт.

14

01010-81625

Bolt

SN: 80001-UP

2шт.

15

421-70-11280

Washer

SN: 80001-UP

2шт.

16

419-70-11922

Pin

SN: 80001-UP

2шт.

17

419-70-11420

Shim, T=1.5mm

SN: 80001-UP

5шт.

18

419-70-11480

O-ring

SN: 80001-UP

4шт.

19

419-70-11410

O-ring

SN: 80001-UP

4шт.

20

419-70-11490

Bolt

SN: 80001-UP

4шт.

21

01596-00606

Nut

SN: 80001-UP

4шт.

22

01641-20608

Washer

SN: 80001-UP

8шт.

23

01010-81625

Bolt

SN: 80001-UP

2шт.

24

421-70-11280

Washer

SN: 80001-UP

2шт.

25

419-70-11922

Pin

SN: 80001-UP

1шт.

26

419-70-11420

Shim, T=1.5mm

SN: 80001-UP

2шт.

26

419-70-11430

Shim, T=3.0mm

SN: 80001-UP

2шт.

27

419-70-11480

O-ring

SN: 80001-UP

2шт.

28

419-70-11410

O-ring

SN: 80001-UP

4шт.

29

419-70-11490

Bolt

SN: 80001-UP

4шт.

30

01596-00606

Nut

SN: 80001-UP

4шт.

31

01641-20608

Washer

SN: 80001-UP

8шт.

32

01010-81625

Bolt

SN: 80001-UP

1шт.

33

421-70-11280

Washer

SN: 80001-UP

1шт.

Выбрано товаров: 37
