Главная
/
Справочники
/
Komatsu
/
Погрузчики фронтальные
/
WA270-7 S/N 80001-UP
/
ЧАСТИ КОРПУСАS И КРЫШКИ
/
ПОКРЫТИЕ ПОЛА
/

ПОКРЫТИЕ ПОЛА (№8-)

Запчасти Komatsu WA270-7 ПОКРЫТИЕ ПОЛА (№8-) ПОКРЫТИЕ ПОЛА

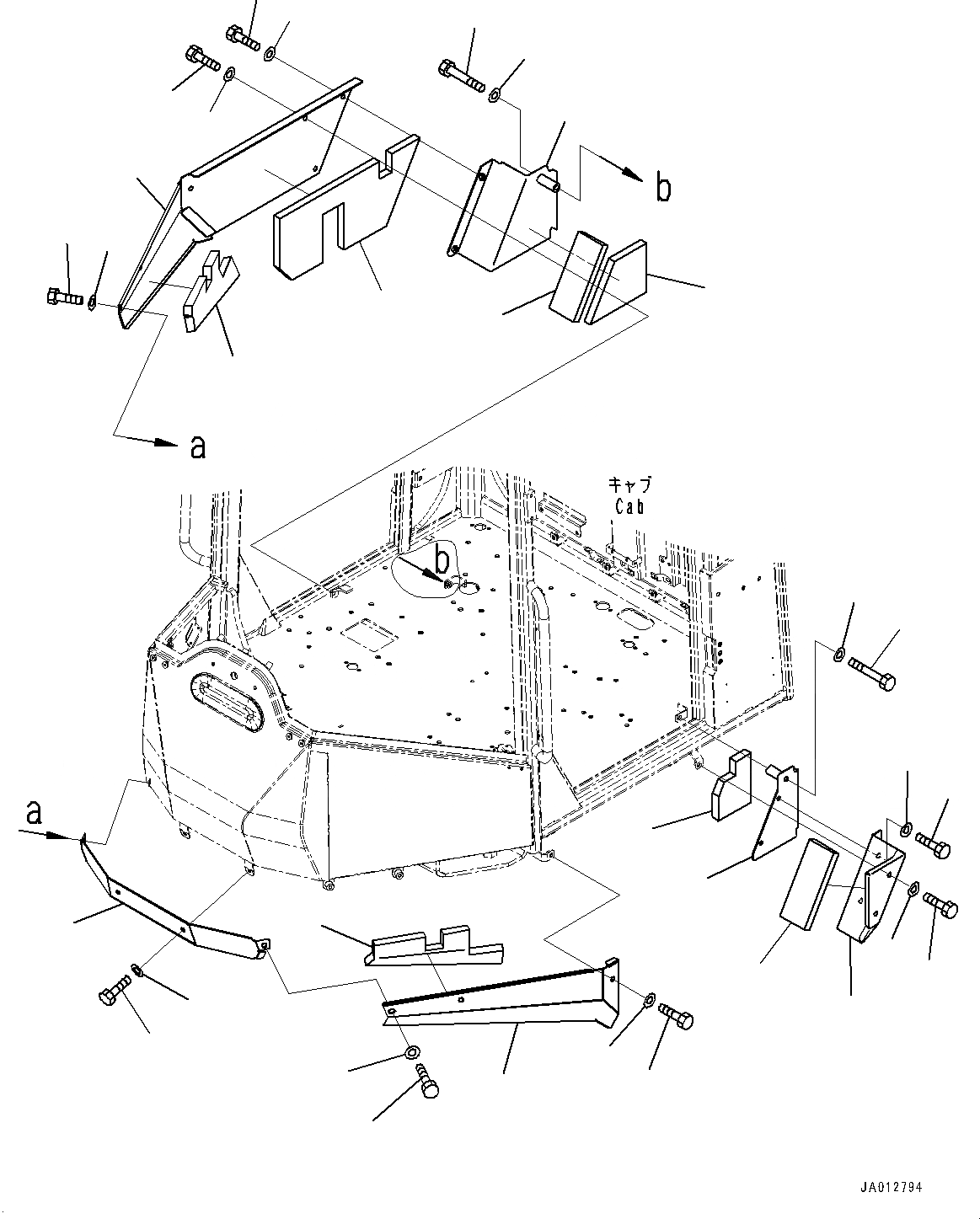

Схема запчастей Komatsu WA270-7 - ПОКРЫТИЕ ПОЛА (№8-) ПОКРЫТИЕ ПОЛА
10
9
11
12
11
12
8
5
6
4
6
5
1
2
3
7
17
18
14
15
14
15
16
14
15
13
19
20
21
22
23
24
22

№

Артикул

Название

Примечание

Количество

1

419-54-54310

Cover

SN: 80001-UP

1шт.

2

01010-81020

Bolt

SN: 80001-UP

2шт.

3

01643-31032

Washer

SN: 80001-UP

2шт.

4

419-54-54320

Cover

SN: 80001-UP

1шт.

5

01010-81020

Bolt

SN: 80001-UP

3шт.

6

01643-31032

Washer

SN: 80001-UP

3шт.

7

418-54-54340

Cover

SN: 80001-UP

1шт.

8

418-54-54360

Cover

SN: 80001-UP

1шт.

9

01010-81090

Bolt

SN: 80001-UP

1шт.

10

01643-31032

Washer

SN: 80001-UP

1шт.

11

01010-81020

Bolt

SN: 80001-UP

4шт.

12

01643-31032

Washer

SN: 80001-UP

4шт.

13

419-54-54331

Cover

SN: 80001-UP

1шт.

14

01010-81020

Bolt

SN: 80001-UP

6шт.

15

01643-31032

Washer

SN: 80001-UP

6шт.

16

418-54-54350

Cover

SN: 80001-UP

1шт.

17

01010-81090

Bolt

SN: 80001-UP

1шт.

18

01643-31032

Washer

SN: 80001-UP

1шт.

19

419-54-54510

Sheet

SN: 80001-UP

1шт.

20

419-54-54520

Sheet

SN: 80001-UP

1шт.

21

418-54-54530

Sheet

SN: 80001-UP

1шт.

22

419-54-54540

Sheet

SN: 80001-UP

2шт.

23

418-54-54550

Sheet

SN: 80001-UP

1шт.

24

418-54-54560

Sheet

SN: 80001-UP

1шт.

Выбрано товаров: 24
