Запчасти Komatsu WA270-5-SN ЗАДН. МОСТ (КОНЕЧНАЯ ПЕРЕДАЧА И КОЖУХ) ТРАНСМИССИЯ

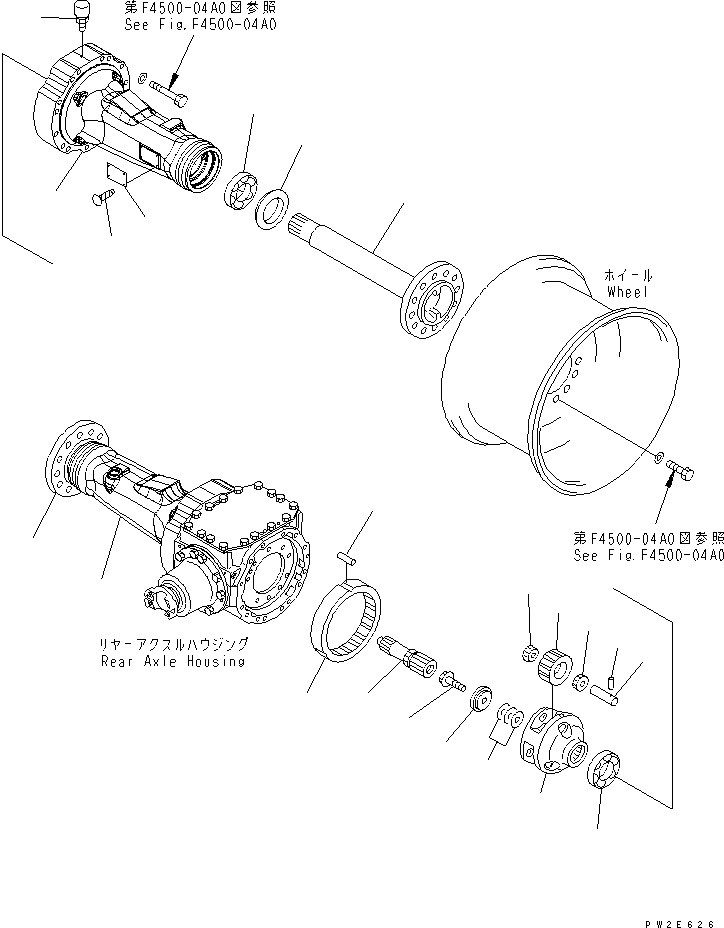

Схема запчастей Komatsu WA270-5-SN - ЗАДН. МОСТ (КОНЕЧНАЯ ПЕРЕДАЧА И КОЖУХ) ТРАНСМИССИЯ
1
2
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20

Артикул

Название

Примечание

Количество

|1

418-23-30001

AXLE ASS'Y,REAR

SN: 70001-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F4500-01A0 TO F4500-04A0.

-1шт.

1

418-22-22532

GEAR

SN: 70001-UP

6шт.

2

417-22-22810

BEARING,CONE

SN: 70001-UP

12шт.

3

418-23-32611

CARRIER

SN: 70001-UP

2шт.

4

418-22-32810

HOLDER

SN: 70001-UP

2шт.

5

419-22-12510

SHAFT

SN: 70001-UP

6шт.

6

419-22-12570

PIN

SN: 70001-UP

6шт.

7

418-23-32960

SHAFT

SN: 70001-UP

2шт.

8

418-22-12840

BEARING

SN: 70001-UP

2шт.

9

418-22-12850

BEARING

SN: 70001-UP

2шт.

10

418-22-12460

SEAL

SN: 70001-UP

2шт.

11

418-22-12541

GEAR

SN: 70007-UP

2шт.

|11

0

GEAR

SN: 70001-70006

2шт.

12

417-22-12580

PIN

SN: 70001-UP

6шт.

13

01438-02000

BOLT

SN: 70001-UP

2шт.

14

418-22-21460

SHIM¤ 0.05MM

SN: 70001-UP

4шт.

|14

418-22-21470

SHIM¤ 0.2MM

SN: 70001-UP

4шт.

|14

418-22-21480

SHIM¤ 0.5MM

SN: 70001-UP

4шт.

15

418-23-32421

SHAFT

SN: 70001-UP

2шт.

16

418-23-33810

HOUSING,L.H.

SN: 70012-UP

1шт.

|16

0

HOUSING,L.H.

SN: 70001-70011

1шт.

17

418-23-33820

HOUSING,R.H.

SN: 70012-UP

1шт.

|17

0

HOUSING,R.H.

SN: 70001-70011

1шт.

18

815-02-10110

PLATE¤ NAME,(LIMITED SUPPLY)

SN: 70001-UP

1шт.

19

04418-13060

SCREW

SN: 70001-UP

4шт.

20

07030-01030

BREATHER

SN: 70001-UP

1шт.

Выбрано товаров: 27
