Главная
/
Справочники
/
Komatsu
/
Погрузчики фронтальные
/
WA250PZ-6 S/N H00051 - Up
/
M ЧАСТИ КОРПУСАS И КРЫШКИ
/

КАПОТ (ДВЕРЬ)

Запчасти Komatsu WA250PZ-6 КАПОТ (ДВЕРЬ) M ЧАСТИ КОРПУСАS И КРЫШКИ

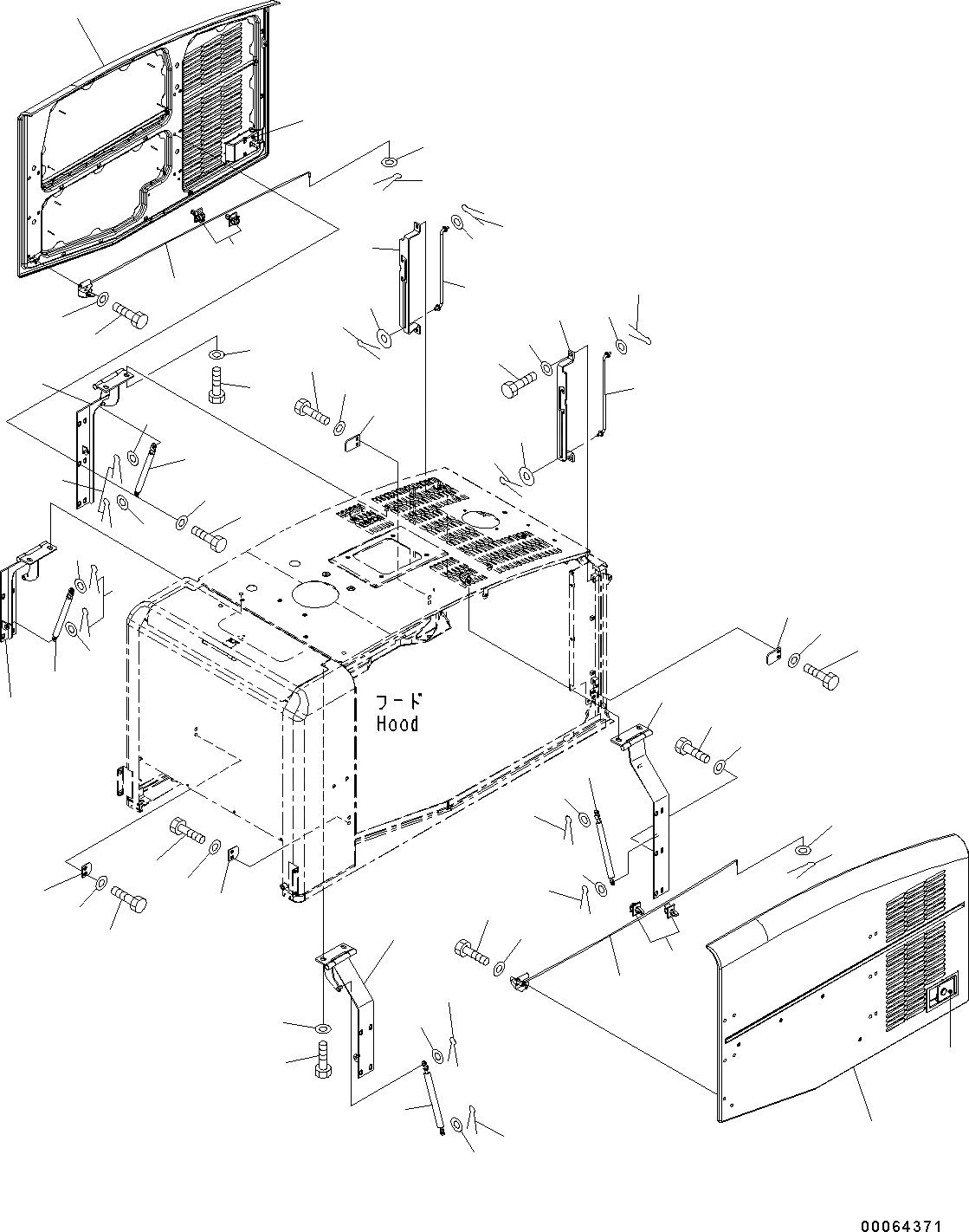

Схема запчастей Komatsu WA250PZ-6 - КАПОТ (ДВЕРЬ) M ЧАСТИ КОРПУСАS И КРЫШКИ
1
2
11
12
6
9
8
29
32
33
27
34
35
34
35
4
5
3
10
25
35
34
31
30
27
34
35
8
9
7
19
21
20
26
27
34
35
34
34
35
28
17
16
34
27
33
32
31
30
20
21
18
13
15
22
14
23
24
42
41
38
43
42
39
36
40
37
41
42
36
43
42

№

Артикул

Название

Примечание

Количество

1

418-54-44712

DOOR, LHS

SN: H00051-UP

1шт.

2

421-54-31740

LOCK ASSEMBLY

SN: H00051-UP

1шт.

3

418-54-41370

LATCH ASSEMBLY

SN: H00051-UP

1шт.

4

01010-81020

BOLT

SN: H00051-UP

2шт.

5

01643-31032

WASHER

SN: H00051-UP

2шт.

6

418-54-31181

PLATE

SN: H00051-UP

1шт.

7

418-54-31192

PLATE

SN: H00051-UP

1шт.

8

01010-81025

BOLT

SN: H00051-UP

4шт.

9

01643-31032

WASHER

SN: H00051-UP

4шт.

10

418-54-34270

HOLDER

SN: H00051-UP

2шт.

11

01640-20508

WASHER

SN: H00051-UP

1шт.

12

04050-11610

PIN

SN: H00051-UP

1шт.

13

418-54-44722

DOOR, RHS

SN: H00051-UP

1шт.

14

421-54-31740

LOCK ASSEMBLY

SN: H00051-UP

1шт.

15

418-54-41380

LATCH ASSEMBLY

SN: H00051-UP

1шт.

16

01010-81020

BOLT

SN: H00051-UP

2шт.

17

01643-31032

WASHER

SN: H00051-UP

2шт.

18

418-54-31181

PLATE

SN: H00051-UP

1шт.

19

418-54-31192

PLATE

SN: H00051-UP

1шт.

20

01010-81025

BOLT

SN: H00051-UP

4шт.

21

01643-31032

WASHER

SN: H00051-UP

4шт.

22

418-54-34270

HOLDER

SN: H00051-UP

2шт.

23

01640-20508

WASHER

SN: H00051-UP

1шт.

24

04050-11610

PIN

SN: H00051-UP

1шт.

25

418-54-44780

HINGE

SN: H00051-UP

1шт.

26

418-54-44790

HINGE

SN: H00051-UP

1шт.

27

418-54-34680

GAS SPRING

SN: H00051-UP

4шт.

28

418-54-44751

HINGE

SN: H00051-UP

1шт.

29

418-54-44761

HINGE

SN: H00051-UP

1шт.

30

01010-81225

BOLT

SN: H00051-UP

8шт.

31

01643-31232

WASHER

SN: H00051-UP

8шт.

32

01010-81020

BOLT

SN: H00051-UP

20шт.

33

01643-31032

WASHER

SN: H00051-UP

20шт.

34

01640-20816

WASHER

SN: H00051-UP

8шт.

35

04050-12015

PIN, COTTER

SN: H00051-UP

8шт.

36

418-54-41930

ROD

SN: H00051-UP

2шт.

37

418-54-41940

BRACKET, LHS

SN: H00051-UP

1шт.

38

418-54-44770

BRACKET, RHS

SN: H00051-UP

1шт.

39

01010-81025

BOLT

SN: H00051-UP

4шт.

40

01643-31032

WASHER

SN: H00051-UP

4шт.

41

01641-21016

WASHER

SN: H00051-UP

2шт.

42

04050-12015

PIN, COTTER

SN: H00051-UP

4шт.

43

203-54-56970

WASHER

SN: H00051-UP

2шт.

Выбрано товаров: 43
