ТОПЛИВН. БАК. (КОМПОНЕНТЫ)

Запчасти Komatsu WA250PZ-6 ТОПЛИВН. БАК. (КОМПОНЕНТЫ) D ТОПЛИВН. СИСТЕМА

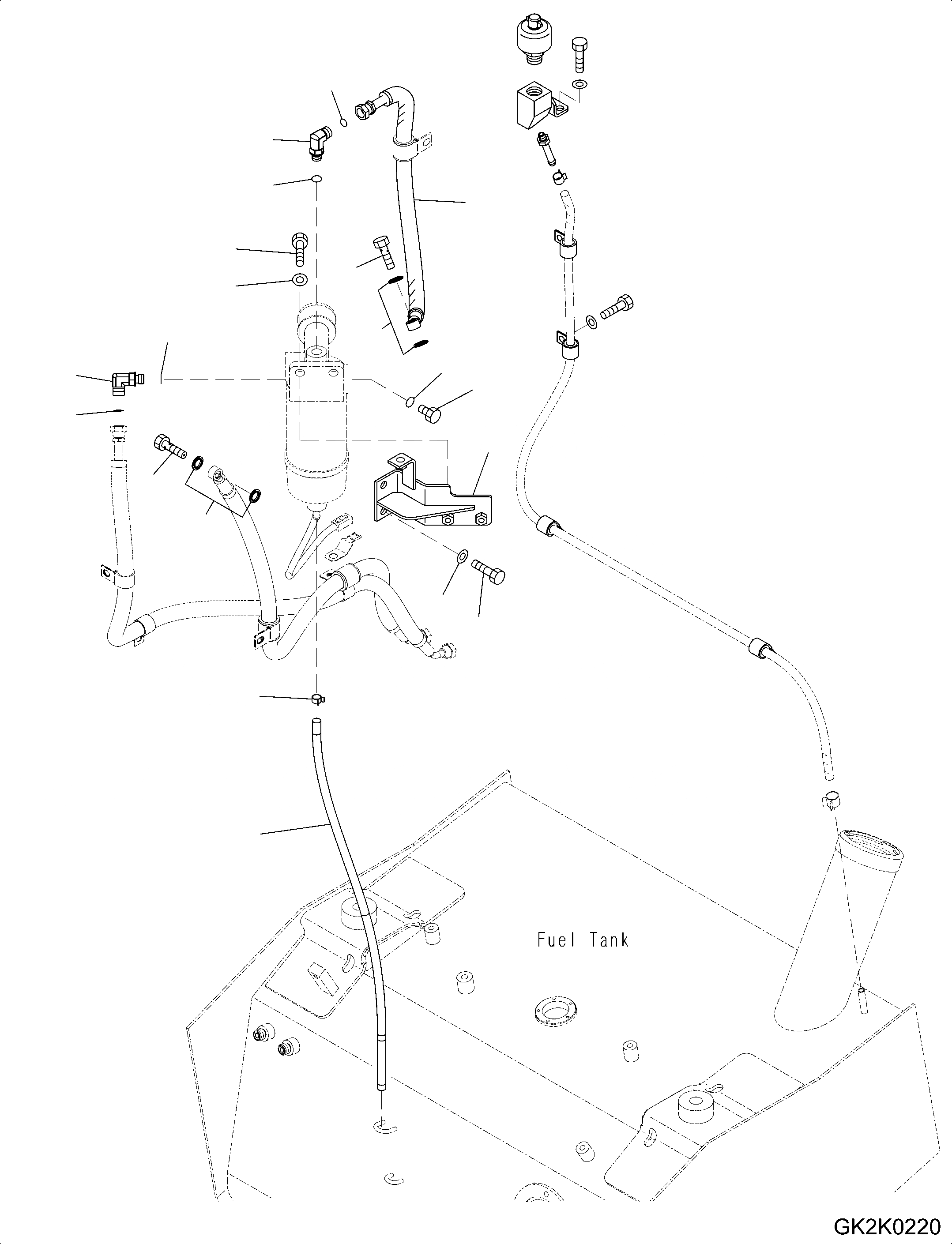

Схема запчастей Komatsu WA250PZ-6 - ТОПЛИВН. БАК. (КОМПОНЕНТЫ) D ТОПЛИВН. СИСТЕМА
8
6
7
3
4
5
15
14
16
1
2
12
11
13
4
5
10
9
18
17
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

01016-51035

BOLT

SN: H00051-UP

2шт.

2

01643-31032

WASHER

SN: H00051-UP

2шт.

3

418-04-41320

HOSE

SN: H00051-UP

1шт.

4

07206-30812

BOLT, JOINT

SN: H00051-UP

2шт.

5

07005-01212

GASKET

SN: H00051-UP

4шт.

6

02782-10311

ELBOW

SN: H00051-UP

1шт.

7

07002-11423

O-RING

SN: H00051-UP

1шт.

8

02896-11009

O-RING

SN: H00051-UP

1шт.

9

07270-01070

TUBE

SN: H00051-UP

1шт.

10

07285-00125

CLIP

SN: H00051-UP

1шт.

11

02782-10311

ELBOW

SN: H00051-UP

1шт.

12

07002-11423

O-RING

SN: H00051-UP

1шт.

13

02896-11009

O-RING

SN: H00051-UP

1шт.

14

07040-11409

PLUG

SN: H00051-UP

1шт.

15

07002-11423

O-RING

SN: H00051-UP

1шт.

16

418-04-41410

BRACKET

SN: H00051-UP

1шт.

17

01010-81020

BOLT

SN: H00051-UP

2шт.

18

01643-31032

WASHER

SN: H00051-UP

2шт.

Выбрано товаров: 18
