Запчасти Komatsu WA250PZ-6 ХЛАДАГЕНТ ТРУБЫ C СИСТЕМА ОХЛАЖДЕНИЯ

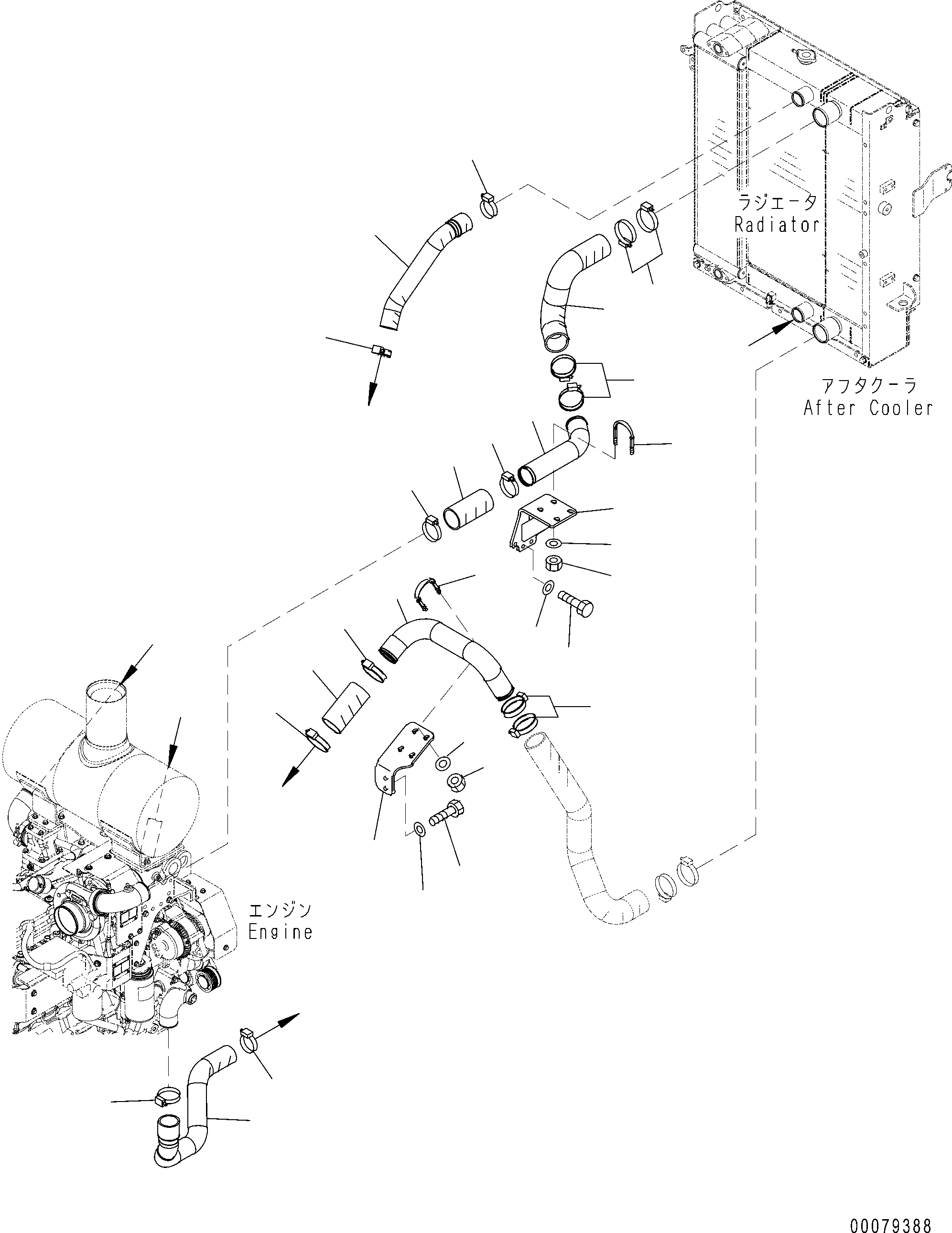

Схема запчастей Komatsu WA250PZ-6 - ХЛАДАГЕНТ ТРУБЫ C СИСТЕМА ОХЛАЖДЕНИЯ
1
3
3
3
9
3
10
8
5
8
7
15
20
19
11
17
16
12
14
13
18
23
22
21
8
6
8
4
2
3
b
b
a
a
c
c

Артикул

Название

Примечание

Количество

1

418-03-48221

HOSE

SN: H00051-UP

1шт.

2

418-03-48211

HOSE

SN: H00051-UP

1шт.

3

07289-00070

CLAMP

SN: H00051-UP

5шт.

4

07289-00055

CLAMP

SN: H00051-UP

1шт.

5

418-03-32180

HOSE, 150MM

SN: H00051-UP

1шт.

6

418-03-48231

HOSE

SN: H00051-UP

1шт.

7

418-03-42170

TUBE

SN: H00051-UP

1шт.

8

07299-00070

CLAMP

SN: H00051-UP

6шт.

9

418-03-42160

HOSE

SN: H00051-UP

1шт.

10

418-03-42150

TUBE

SN: H00051-UP

1шт.

11

07289-00080

CLAMP

SN: H00051-UP

2шт.

12

418-03-42180

BRACKET

SN: H00051-UP

1шт.

13

01016-51035

BOLT

SN: H00051-UP

2шт.

14

01643-31032

WASHER

SN: H00051-UP

2шт.

15

203-01-67580

CLIP

SN: H00051-UP

2шт.

16

01597-01009

NUT

SN: H00051-UP

4шт.

17

01643-31032

WASHER

SN: H00051-UP

4шт.

18

418-03-42190

BRACKET

SN: H00051-UP

1шт.

19

01010-81040

BOLT

SN: H00051-UP

4шт.

20

01643-31032

WASHER

SN: H00051-UP

4шт.

21

203-01-67580

CLIP

SN: H00051-UP

2шт.

22

01597-01009

NUT

SN: H00051-UP

4шт.

23

01643-31032

WASHER

SN: H00051-UP

4шт.

Выбрано товаров: 23
