WA250PZ-6 S/N 75160 - 75467
/
E ЭЛЕКТРИКА
/

АККУМУЛЯТОРН. ОТСЕК (COVER)

Запчасти Komatsu WA250PZ-6 АККУМУЛЯТОРН. ОТСЕК (COVER) E ЭЛЕКТРИКА

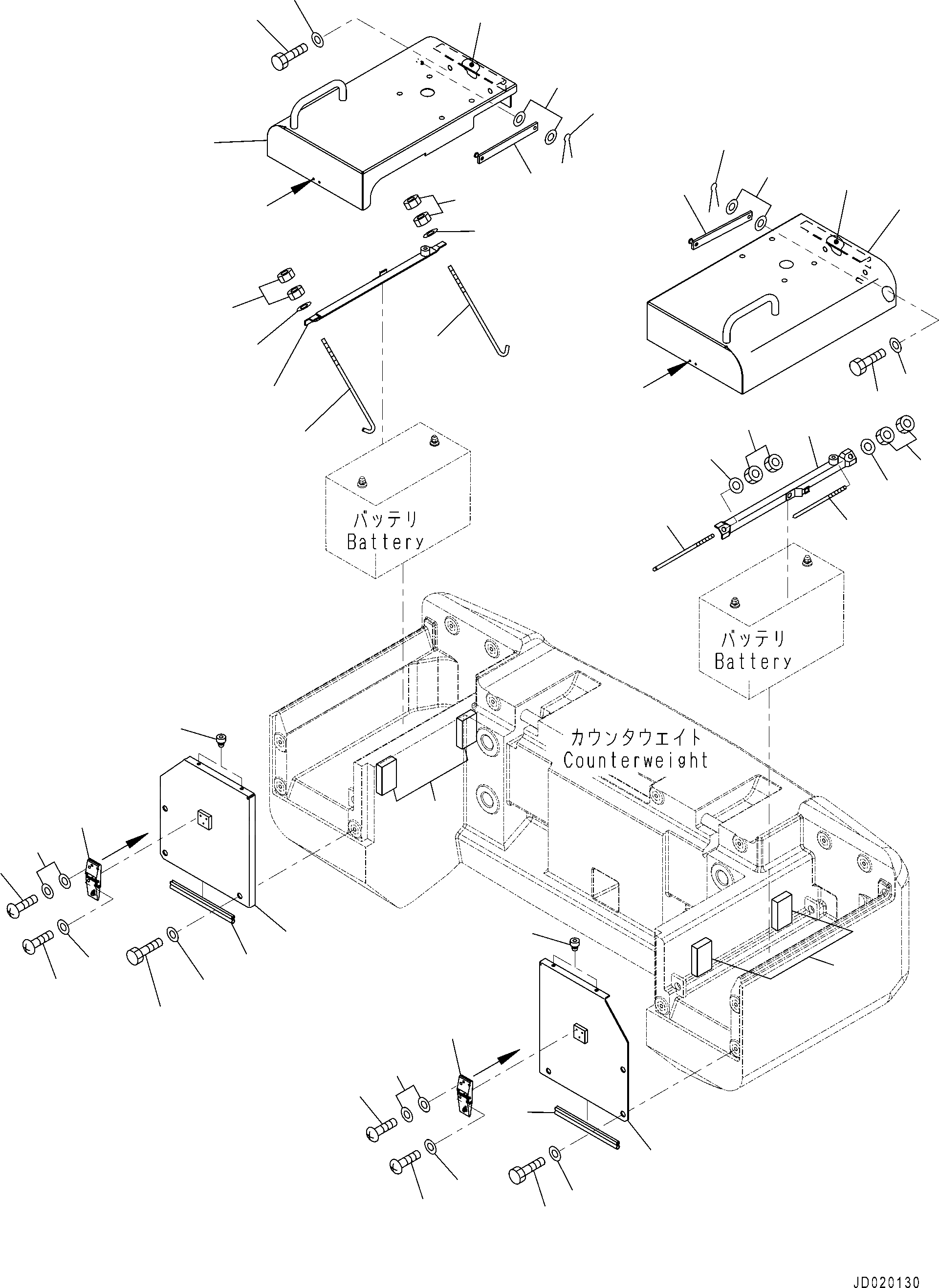

Схема запчастей Komatsu WA250PZ-6 - АККУМУЛЯТОРН. ОТСЕК (COVER) E ЭЛЕКТРИКА
25
b
24
b
23
a
a
27
28
11
22
10
6
9
26
38
5
37
38
36
37
8
35
7
38
35
37
36
38
37
36
36
21
29
39
33
31
4
18
34
39
32
20
30
19
12
16
14
17
1
15
3
13
2

№

Артикул

Название

Примечание

Количество

1

418-06-31115

COVER

SN: 75160-75467

1шт.

2

01010-81020

BOLT

SN: 75160-75467

3шт.

3

01643-31032

WASHER

SN: 75160-75467

3шт.

4

415-54-11980

CUSHION

SN: 75160-75467

2шт.

5

418-T80-4670

COVER

SN: 75160-75467

1шт.

6

416-09-12230

HINGE

SN: 75160-75467

1шт.

7

01010-81020

BOLT

SN: 75160-75467

2шт.

8

01643-31032

WASHER

SN: 75160-75467

2шт.

9

421-06-24230

BAR

SN: 75160-75467

1шт.

10

01641-20812

WASHER

SN: 75160-75467

2шт.

11

04050-12015

PIN

SN: 75160-75467

1шт.

12

421-09-12322

HOLDER

SN: 75160-75467

1шт.

13

01220-40408

SCREW

SN: 75160-75467

3шт.

14

01220-40410

SCREW

SN: 75160-75467

2шт.

15

01641-20405

WASHER

SN: 75160-75467

3шт.

16

01640-20408

WASHER

SN: 75160-75467

4шт.

17

23S-54-36560

SEAL DOOR

SN: 75160-75467

1шт.

18

418-06-44110

COVER

SN: 75160-75467

1шт.

19

01010-81020

BOLT

SN: 75160-75467

3шт.

20

01643-31032

WASHER

SN: 75160-75467

3шт.

21

415-54-11980

CUSHION

SN: 75160-75467

2шт.

22

418-T80-4680

COVER

SN: 75160-75467

1шт.

23

416-09-12230

HINGE

SN: 75160-75467

1шт.

24

01010-81020

BOLT

SN: 75160-75467

2шт.

25

01643-31032

WASHER

SN: 75160-75467

2шт.

26

421-06-24230

BAR

SN: 75160-75467

1шт.

27

01641-20812

WASHER

SN: 75160-75467

2шт.

28

04050-12015

PIN

SN: 75160-75467

1шт.

29

421-09-12322

HOLDER

SN: 75160-75467

1шт.

30

01220-40408

SCREW

SN: 75160-75467

3шт.

31

01220-40410

SCREW

SN: 75160-75467

2шт.

32

01641-20405

WASHER

SN: 75160-75467

3шт.

33

01640-20408

WASHER

SN: 75160-75467

4шт.

34

23S-54-36560

SEAL DOOR

SN: 75160-75467

1шт.

35

418-06-31510

HOLDER

SN: 75160-75467

2шт.

36

417-06-11123

ROD

SN: 75160-75467

4шт.

37

01643-30823

WASHER

SN: 75160-75467

4шт.

38

01580-10806

NUT

SN: 75160-75467

8шт.

39

418-06-H1150

RUBBER

SN: 75160-75467

4шт.

Выбрано товаров: 39
