Главная
/
Справочники
/
Komatsu
/
Погрузчики фронтальные
/
WA250PZ-5 S/N H50051 - Up
/
M ЧАСТИ КОРПУСА
/

КАПОТ (ВОЗДУХОВОДЫ SHHET)

Запчасти Komatsu WA250PZ-5 КАПОТ (ВОЗДУХОВОДЫ SHHET) M ЧАСТИ КОРПУСА

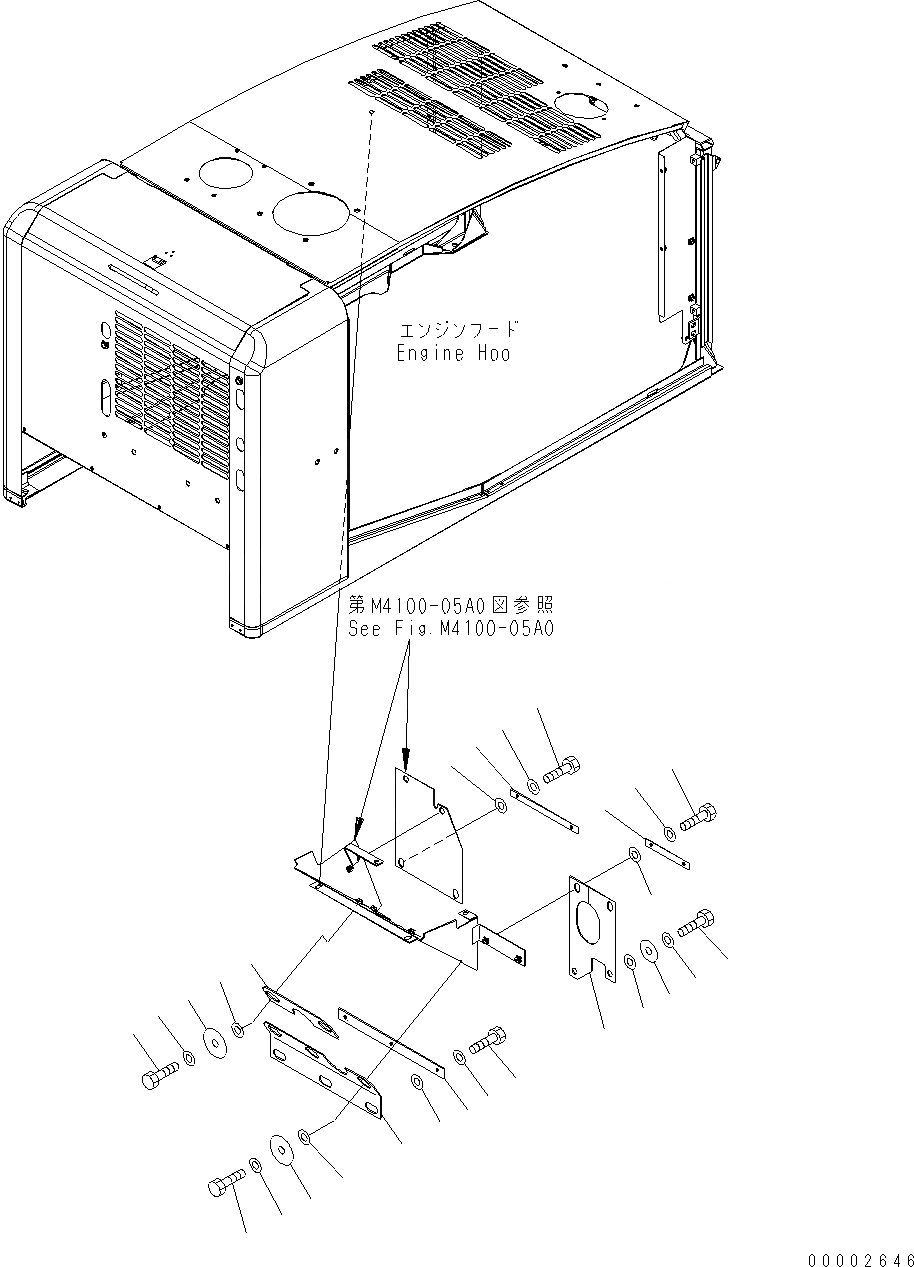

Схема запчастей Komatsu WA250PZ-5 - КАПОТ (ВОЗДУХОВОДЫ SHHET) M ЧАСТИ КОРПУСА
10
15
16
14
17
12
13
1
11
9
1
8
6
5
7
7
3
6
8
6
7
4
8
2
8
5
7
6

№

Артикул

Название

Примечание

Количество

1

418-54-33490

SHEET

SN: H50051-UP

1шт.

2

418-54-31514

SHEET

SN: H50051-UP

1шт.

3

421-06-H3260

WASHER

SN: H50051-UP

2шт.

4

418-54-31523

PLATE

SN: H50051-UP

1шт.

5

418-54-33510

PLATE

SN: H50051-UP

5шт.

6

01010-80820

BOLT

SN: H50051-UP

10шт.

7

01643-30823

WASHER

SN: H50051-UP

10шт.

8

01643-50823

WASHER

SN: H50051-UP

10шт.

9

418-54-33470

PLATE

SN: H50051-UP

1шт.

10

01010-80820

BOLT

SN: H50051-UP

2шт.

11

01643-30823

WASHER

SN: H50051-UP

2шт.

12

01643-50823

WASHER

SN: H50051-UP

2шт.

13

418-54-31853

SHEET

SN: H50051-UP

1шт.

14

418-54-31530

PLATE

SN: H50051-UP

1шт.

15

01010-80820

BOLT

SN: H50051-UP

2шт.

16

01643-30823

WASHER

SN: H50051-UP

2шт.

17

01643-50823

WASHER

SN: H50051-UP

2шт.

Выбрано товаров: 17
