Запчасти Komatsu WA250PZ-5 ВОЗДУХООЧИСТИТЕЛЬ AA ДВИГАТЕЛЬ

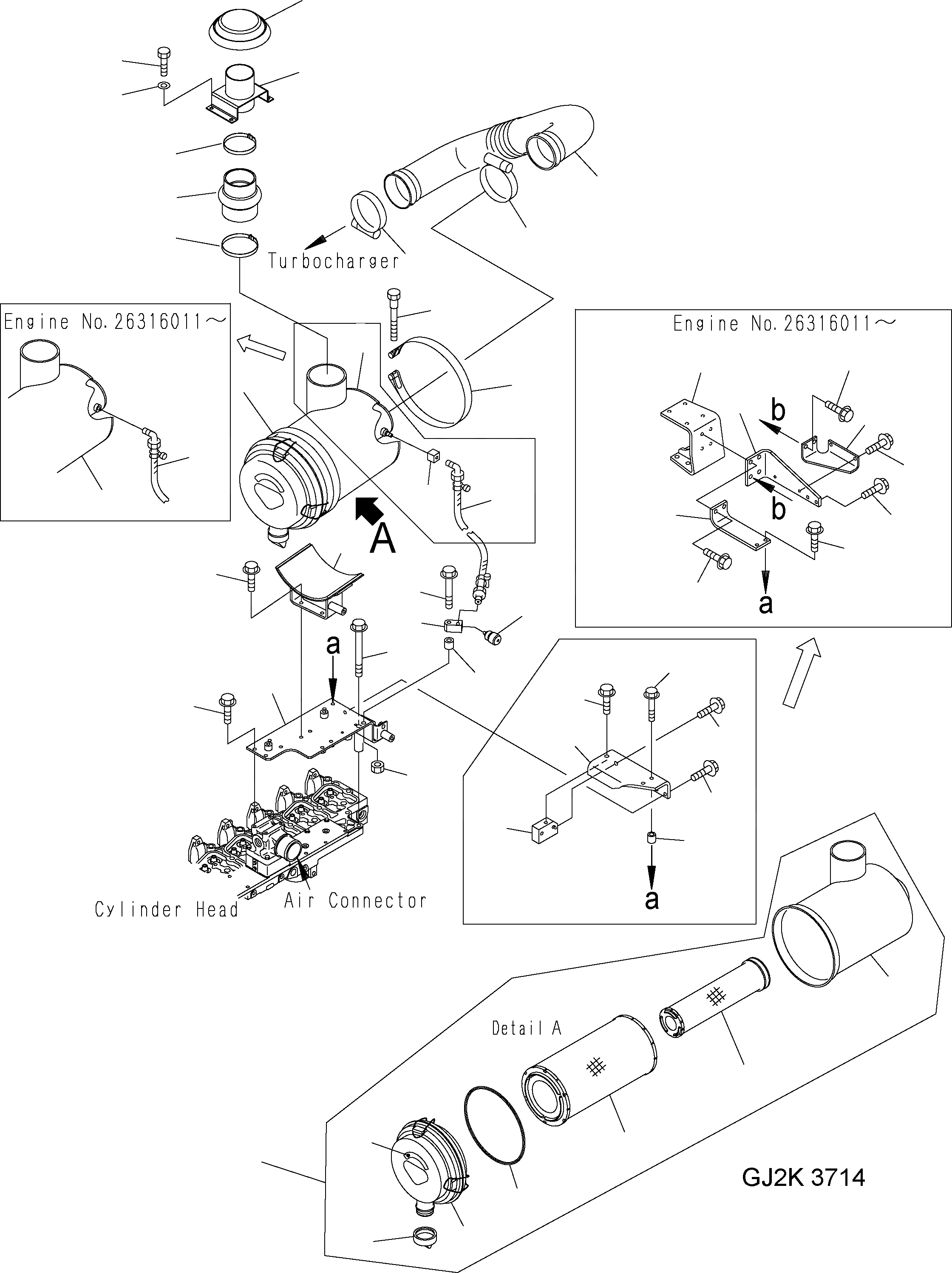

Схема запчастей Komatsu WA250PZ-5 - ВОЗДУХООЧИСТИТЕЛЬ AA ДВИГАТЕЛЬ
30
1A
34
10
33
35
32
21
31
32
22
22
8
1
42
45
7
7
36
38
44
40
24
25
1
41
43
37
11
28
39
23
27
20
18
12
26
16
13
14
16
29
17
15
19
3
9
2
1
4
5
6

Артикул

Название

Примечание

Количество

1

6738-81-7400

AIR CLEANER ASSEMBLY

SN: 26302312-UP

1шт.

1A

6738-81-7410

BODY

SN: 26302312-UP

1шт.

2

600-185-3110

ELEMENT

SN: 26302312-UP

1шт.

3

600-185-3120

ELEMENT

SN: 26302312-UP

1шт.

4

600-184-1370

O-RING

SN: 26302312-UP

1шт.

5

600-184-1310

COVER

SN: 26302312-UP

1шт.

6

600-184-1350

VALVE

SN: 26302312-UP

1шт.

7

6131-11-4520

BAND ASSEMBLY

SN: 26302312-UP

2шт.

8

6643-11-4641

BOLT

SN: 26302312-UP

2шт.

9

600-181-1930

PLATE, INSTRUCTION

SN: 26302312-UP

1шт.

10

6738-11-9111

BRACKET

SN: 26302312-UP

1шт.

11

01435-00820

BOLT

SN: 26302312-UP

4шт.

12

6738-11-9121

BRACKET

SN: 26302312-UP

1шт.

13

01435-00820

BOLT

SN: 26302312-UP

4шт.

14

6738-11-5640

BRACKET

SN: 26302312-26316011

1шт.

15

6738-11-5650

PLATE

SN: 26302312-26316011

1шт.

16

01435-01025

BOLT

SN: 26302312-26316011

2шт.

17

01435-00825

BOLT

SN: 26302312-26316011

2шт.

18

01435-00845

BOLT

SN: 26302312-26316011

2шт.

19

207-54-15180

SPACER

SN: 26302312-26316011

2шт.

20

01436-01205

BOLT

SN: 26302312-UP

2шт.

21

6738-11-4440

HOSE

SN: 26302312-UP

1шт.

22

07299-00105

CLAMP

SN: 26302312-UP

2шт.

23

08670-02001

INDICATOR

SN: 26302312-UP

1шт.

24

23A-01-14260

COUPLING

SN: 26302312-UP

1шт.

25

08671-50030

HOSE

SN: 26302312-UP

1шт.

26

175-79-83760

SPACER

SN: 26302312-UP

1шт.

27

6217-11-4590

BLOCK

SN: 26302312-UP

1шт.

28

01435-01065

BOLT

SN: 26302312-UP

1шт.

29

01580-01008

NUT

SN: 26302312-UP

1шт.

30

600-181-3850

CAP

SN: 26302312-UP

1шт.

31

418-54-31330

HOSE

SN: 26302312-UP

1шт.

32

07289-00120

CLAMP

SN: 26302312-UP

2шт.

33

418-54-31340

BRACKET

SN: 26302312-UP

1шт.

34

01010-81020

BOLT

SN: 26302312-UP

4шт.

35

01643-31032

WASHER

SN: 26302312-UP

4шт.

36

6738-11-5561

BRACKET

SN: 26316012-UP

1шт.

37

01435-00825

BOLT

SN: 26316012-UP

2шт.

38

6738-11-5571

BRACKET

SN: 26316012-UP

1шт.

39

01435-01030

BOLT

SN: 26316012-UP

2шт.

40

01435-00820

BOLT

SN: 26316012-UP

2шт.

41

6738-11-5720

BRACKET

SN: 26316012-UP

1шт.

42

01435-01030

BOLT

SN: 26316012-UP

2шт.

43

01435-00825

BOLT

SN: 26316012-UP

2шт.

44

08671-50030

HOSE

SN: 26316012-UP

1шт.

45

6738-11-5351

BRACKET

SN: 26316012-UP

1шт.

Выбрано товаров: 46
