WA250PTL-5 S/N 70001-UP
/
ЭЛЕКТРИКА
/

ПЕРЕДН. Э/ПРОВОДКА

Запчасти Komatsu WA250PTL-5 ПЕРЕДН. Э/ПРОВОДКА ЭЛЕКТРИКА

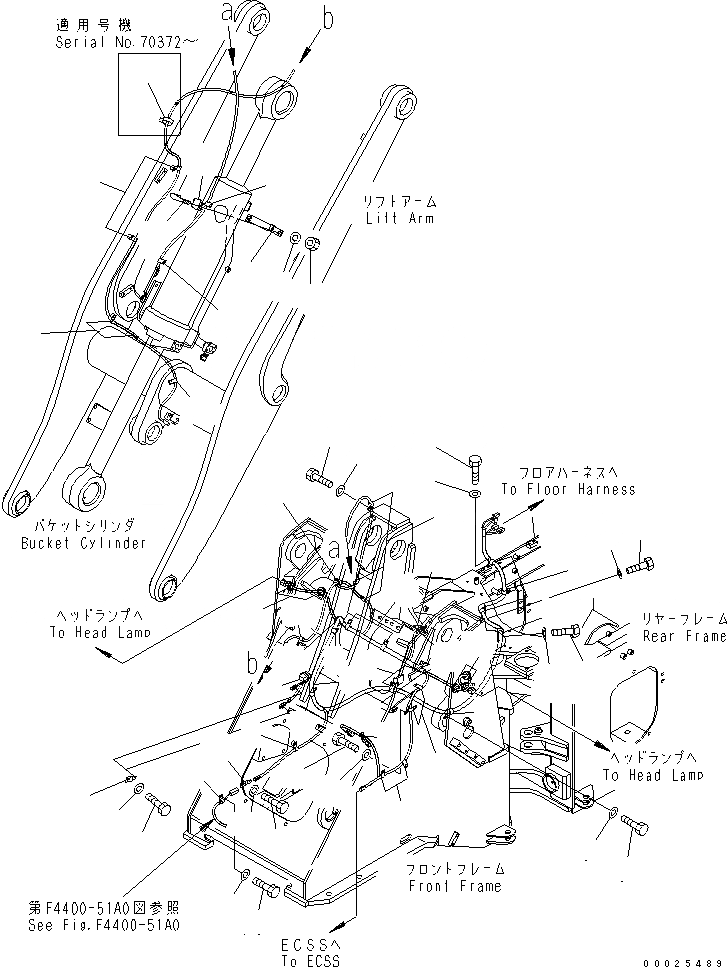

Схема запчастей Komatsu WA250PTL-5 - ПЕРЕДН. Э/ПРОВОДКА ЭЛЕКТРИКА
1
2
3
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
5
5
5
5
6
6
6
6
7
7
7
7
8
8
9
9
10
10
11
11
12
13
14
15
16
16
17
17
18
18
18
19
20
21

№

Артикул

Название

Примечание

Количество

1

418-T80-3713

WIRING HARNESS

SN: 70372-UP

1шт.

1

418-T80-3712

WIRING HARNESS

SN: 70001-70371

1шт.

2

21J-06-13661

DIODE

SN: 70001-UP

1шт.

3

418-T80-3730

BRACKET

SN: 70001-UP

1шт.

4

04434-51012

CLIP

SN: 70372-UP

21шт.

4

04434-51012

CLIP

SN: 70001-70371

22шт.

5

01010-81020

BOLT

SN: 70372-UP

29шт.

5

01010-81020

BOLT

SN: 70001-70371

30шт.

6

01643-31032

WASHER

SN: 70372-UP

29шт.

6

01643-31032

WASHER

SN: 70001-70371

30шт.

7

04434-51712

CLIP

SN: 70001-UP

9шт.

8

04434-52312

CLIP

SN: 70001-UP

2шт.

9

01010-81016

BOLT

SN: 70001-UP

2шт.

10

01643-31032

WASHER

SN: 70001-UP

2шт.

11

08193-21012

CLIP

SN: 70001-UP

3шт.

12

07283-33442

CLIP

SN: 70001-UP

1шт.

13

07283-53444

SEAT

SN: 70001-UP

1шт.

14

01643-31032

WASHER

SN: 70001-UP

2шт.

15

01597-01009

NUT

SN: 70001-UP

2шт.

16

01010-81020

BOLT

SN: 70001-UP

2шт.

17

01643-31032

WASHER

SN: 70001-UP

2шт.

18

418-06-12430

GROMMET

SN: 70001-UP

6шт.

19

01010-81225

BOLT

SN: 70001-UP

2шт.

20

01643-31232

WASHER

SN: 70001-UP

2шт.

21

08034-40521

BAND

SN: 70372-UP

5шт.

Выбрано товаров: 25
