Запчасти Komatsu WA250PTL-5 КАПОТ (ЗАЩИТА РАДИАТОРА) ЧАСТИ КОРПУСА

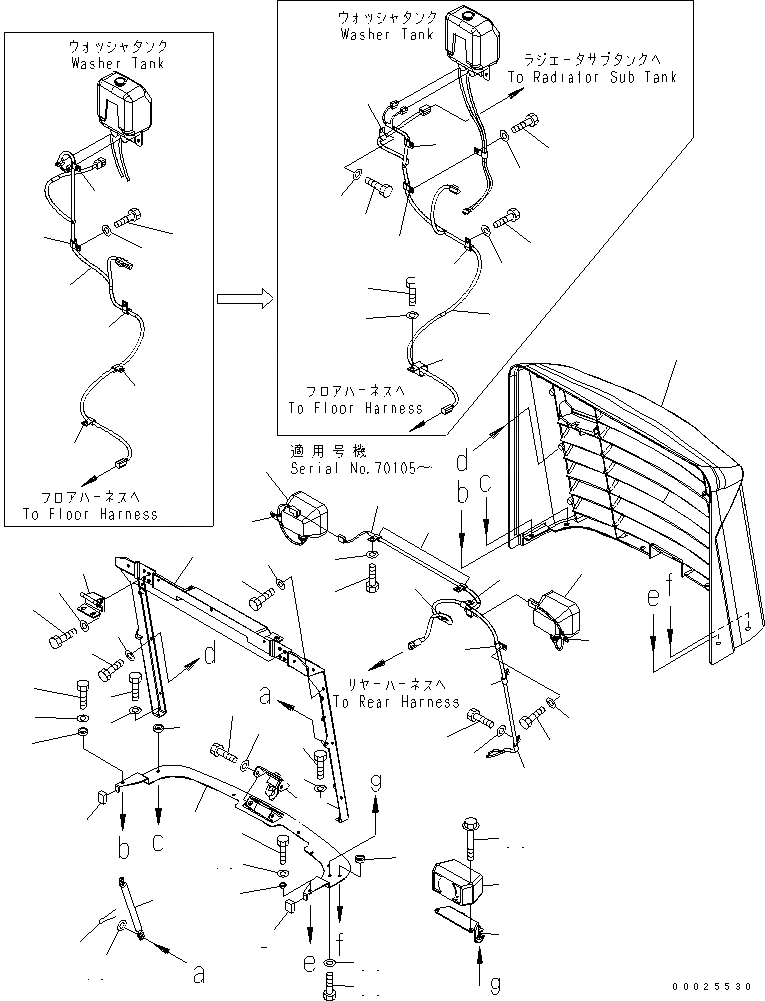

Схема запчастей Komatsu WA250PTL-5 - КАПОТ (ЗАЩИТА РАДИАТОРА) ЧАСТИ КОРПУСА
1
2
2
3
4
4
5
5
6
7
7
8
8
9
9
10
10
11
11
11
11
12
13
14
15
15
16
17
18
19
20
21
21
22
22
22
22
23
23
23
23
23A
23A
24
24
24
24
24
24
24
24A
24B
24C
25
26
26
26
26
27
28
28
28
29
29
29
30
30
30
31
31
32
33
34
35
36

Артикул

Название

Примечание

Количество

1

418-54-31142

GRILLE

SN: 70001-UP

1шт.

2

418-54-35410

CUSHION

SN: 70001-UP

2шт.

3

418-54-31155

BRACKET

SN: 70001-UP

1шт.

4

01010-80820

BOLT

SN: 70001-UP

13шт.

5

01643-30823

WASHER

SN: 70001-UP

13шт.

6

418-54-31164

BRACKET

SN: 72077-UP

1шт.

6

418-54-31163

BRACKET

SN: 70001-72076

1шт.

7

01010-D0820

BOLT

SN: 70001-UP

2шт.

8

01643-70823

WASHER

SN: 70001-UP

2шт.

9

01010-D0820

BOLT

SN: 70001-UP

4шт.

10

418-54-35450

WASHER

SN: 70001-UP

4шт.

11

418-54-31970

SPACER

SN: 70001-UP

6шт.

12

418-54-31172

HINGE

SN: 70001-UP

2шт.

13

01010-81020

BOLT

SN: 70001-UP

8шт.

14

01643-31032

WASHER

SN: 70001-UP

8шт.

15

417-54-21562

LOCK ASS'Y

SN: 70227-UP

1шт.

15

417-54-21561

LOCK ASS'Y

SN: 70001-70226

1шт.

16

01010-80816

BOLT

SN: 70001-UP

2шт.

17

01643-30823

WASHER

SN: 70001-UP

2шт.

18

418-54-31281

GAS SPRING

SN: 70001-UP

2шт.

19

01640-20816

WASHER

SN: 70001-UP

4шт.

20

04050-12015

PIN

SN: 70001-UP

4шт.

21

417-06-32121

WIRING HARNESS

SN: 70600-UP

1шт.

21

417-06-32120

WIRING HARNESS

SN: 70001-70599

1шт.

22

01010-81020

BOLT

SN: 70001-UP

4шт.

23

01643-31032

WASHER

SN: 70001-UP

4шт.

23A

04434-51412

CLIP

SN: 70105-UP

2шт.

24

04434-51012

CLIP

SN: 70105-UP

2шт.

24

04434-51012

CLIP

SN: 70001-70104

4шт.

24A

04434-53412

CLIP

SN: 70105-UP

1шт.

24B

01010-81020

BOLT

SN: 70105-UP

1шт.

24C

01643-31032

WASHER

SN: 70105-UP

1шт.

25

418-06-32312

WIRING HARNESS

SN: 70001-UP

1шт.

26

04434-51010

CLIP

SN: 70001-UP

4шт.

27

04434-50810

CLIP

SN: 70001-UP

2шт.

28

417-06-32610

CLIP

SN: 70001-UP

3шт.

29

01010-80816

BOLT

SN: 70001-UP

9шт.

30

01643-30823

WASHER

SN: 70001-UP

9шт.

31

421-06-23350

LAMP ASS'Y

SN: 70001-UP

2шт.

31

421-06-23320

LENS

SN: 70001-UP

1шт.

31

421-06-23330

BULB, 70W

SN: 70001-UP

1шт.

32

08164-C0000

BUZZER

SN: 70125-UP

1шт.

32

14X-06-31520

ALARM

SN: 70001-70124

1шт.

33

01435-00895

BOLT

SN: 70001-UP

2шт.

34

418-54-31980

BRACKET

SN: 70001-UP

1шт.

35

01010-80820

BOLT

SN: 70105-UP

3шт.

35

01010-80816

BOLT

SN: 70001-70104

3шт.

36

01643-30823

WASHER

SN: 70001-UP

3шт.

Выбрано товаров: 48
