WA250PT-5 S/N 70001-UP (Parallel Linkage Spec.)
/
ЭЛЕКТРИКА
/

ПЕРЕДН. Э/ПРОВОДКА

Запчасти Komatsu WA250PT-5 ПЕРЕДН. Э/ПРОВОДКА ЭЛЕКТРИКА

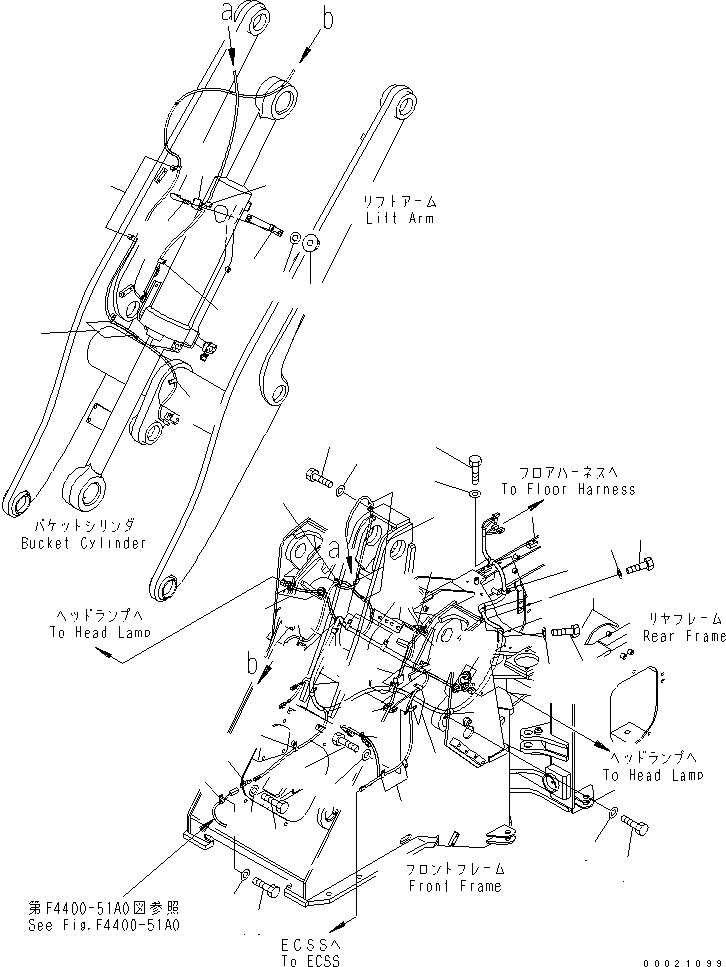

Схема запчастей Komatsu WA250PT-5 - ПЕРЕДН. Э/ПРОВОДКА ЭЛЕКТРИКА
1
2
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
4
4
4
4
5
5
5
5
6
6
6
6
7
7
8
8
9
9
10
10
11
12
13
14
15
15
16
16
17
17
17

№

Артикул

Название

Примечание

Количество

1

418-T81-3520

WIRING HARNESS

SN: 70001-UP

1шт.

2

418-T80-3730

BRACKET

SN: 70001-UP

1шт.

3

04434-51012

CLIP

SN: 70001-UP

22шт.

4

01010-81020

BOLT

SN: 70001-UP

29шт.

5

01643-31032

WASHER

SN: 70001-UP

29шт.

6

04434-51712

CLIP

SN: 70001-UP

9шт.

7

04434-52312

CLIP

SN: 70001-UP

2шт.

8

01010-81016

BOLT

SN: 70001-UP

2шт.

9

01643-31032

WASHER

SN: 70001-UP

2шт.

10

08193-21012

CLIP

SN: 70001-UP

2шт.

11

07283-33442

CLIP

SN: 70001-UP

1шт.

12

07283-53444

SEAT

SN: 70001-UP

1шт.

13

01643-31032

WASHER

SN: 70001-UP

2шт.

14

01597-01009

NUT

SN: 70001-UP

2шт.

15

01010-81020

BOLT

SN: 70001-UP

2шт.

16

01643-31032

WASHER

SN: 70001-UP

2шт.

17

418-06-12430

GROMMET

SN: 70001-UP

6шт.

Выбрано товаров: 17
