Запчасти Komatsu WA250PT-5 КАБИНА ROPS (ДВЕРЬ ЛЕВ.)(№779-779) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

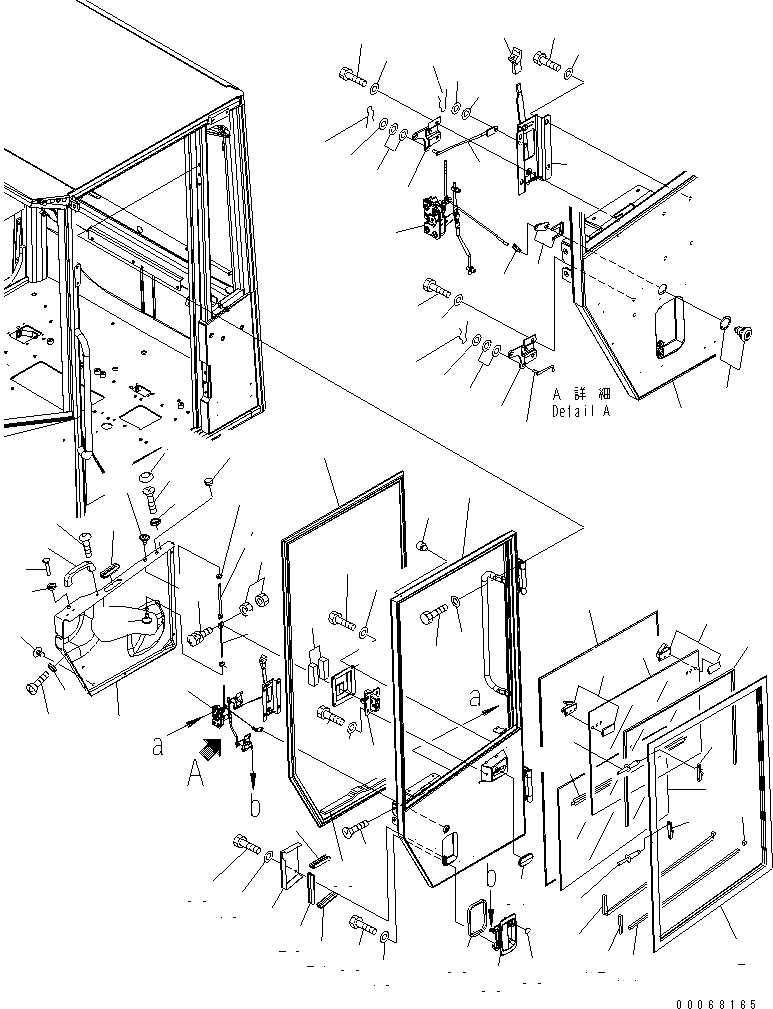

Схема запчастей Komatsu WA250PT-5 - КАБИНА ROPS (ДВЕРЬ ЛЕВ.)(№779-779) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
27
28
29
29
29
30
31
32
33
34
34
35
36
37
38
38
38
38
38
38
39
40
41
42
42
42
43
43
43
43
43
43
43
43
43
43
44
44
44
45
45
45
46
47
48
49
50
51
52
52
53
54
55
56
57
58
59
60
61
62
63

Артикул

Название

Примечание

Количество

|$3

418-926-3504

CAB ASS'Y

SN: 70958-@

1шт.

|$4

418-926-3502

CAB ASS'Y

SN: 70001-70957

1шт.

|$$3

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.K0210-51A0 TO K0210-58A0.

-1шт.

|$8

417-926-3106

DOOR ASS'Y

SN: 72744-UP

1шт.

|$9

0

DOOR ASS'Y

SN: 70958-72743

1шт.

|$10

417-926-3102

DOOR ASS'Y

SN: 70001-70957

1шт.

1

0

DOOR,L.H.

SN: 70067-@

1шт.

2

417-926-3132

SASH ASS'Y,L.H.

SN: 70958-@

1шт.

2

417-926-3131

SASH ASS'Y,L.H.

SN: 70001-70957

1шт.

2

417-926-3850

FRAME

SN: 70001-72749

1шт.

3

417-926-3990

RIVET

SN: 70001-72749

8шт.

3

417-926-3680

CATCH

SN: 72750-UP

1шт.

4

417-926-3670

CATCH

SN: 72750-UP

1шт.

4

421-56-11970

CATCH

SN: 70001-72749

4шт.

5

417-926-3871

GLASS

SN: 72750-UP

1шт.

5

417-926-3870

GLASS

SN: 70001-72749

1шт.

6

417-926-3881

GLASS

SN: 72750-UP

1шт.

6

417-926-3880

GLASS

SN: 70001-72749

1шт.

7

417-926-3890

LOCK ASS'Y

SN: 70001-UP

1шт.

8

417-926-3830

LOCK ASS'Y

SN: 70001-UP

1шт.

9

417-926-3841

CHANNEL

SN: 72750-UP

1шт.

9

417-926-3840

CHANNEL

SN: 70001-72749

1шт.

10

417-926-3931

CHANNEL

SN: 72750-UP

1шт.

10

417-926-3930

CHANNEL

SN: 70001-72749

1шт.

11

417-926-3941

RUBBER

SN: 72750-UP

1шт.

11

417-926-3940

RUBBER

SN: 70001-72749

1шт.

12

417-926-3951

RUBBER

SN: 72750-UP

1шт.

12

417-926-3950

STOPPER

SN: 70001-72749

1шт.

13

417-926-3961

RUBBER

SN: 72750-UP

1шт.

13

417-926-3960

STOPPER

SN: 70001-72749

1шт.

14

417-926-3971

RUBBER

SN: 72750-UP

1шт.

14

417-926-3970

STOPPER

SN: 70001-72749

1шт.

14

417-926-3820

RUBBER

SN: 72750-UP

2шт.

15

417-926-3991

RIVET

SN: 72750-UP

8шт.

15

417-926-3990

RIVET

SN: 70001-72749

4шт.

16

417-926-3660

CATCH

SN: 72750-UP

4шт.

16

421-56-11970

CATCH

SN: 70001-72749

2шт.

17

417-926-3142

LOCK

SN: 70441-UP

1шт.

18

01224-70616

SCREW

SN: 70001-UP

3шт.

19

417-926-3150

ROD

SN: 70001-UP

1шт.

20

417-926-3160

ROD,L.H.

SN: 70001-UP

1шт.

21

423-925-4220

ROD

SN: 70579-UP

1шт.

22

423-925-4230

ROD

SN: 70579-UP

1шт.

23

01580-10403

NUT

SN: 70579-UP

2шт.

24

01023-60430

SCREW

SN: 70579-UP

1шт.

25

417-926-3181

COVER

SN: 70001-UP

1шт.

26

417-926-3191

COVER,L.H.

SN: 70001-UP

1шт.

27

417-926-3410

SEAL

SN: 70001-UP

2шт.

28

417-926-3420

SEAL

SN: 70001-UP

1шт.

29

417-926-3210

LINK ASS'Y,L.H.

SN: 70001-UP

2шт.

30

417-926-3221

DAM

SN: 70001-UP

1шт.

31

417-926-3231

SEAL

SN: 70067-UP

1шт.

32

417-926-3370

KNOB

SN: 70001-UP

2шт.

33

417-926-3250

SCREW

SN: 70001-UP

2шт.

34

417-926-3260

LOCK ASS'Y,L.H.

SN: 70001-UP

1шт.

35

418-926-3912

COVER,L.H.

SN: 70001-UP

1шт.

36

09415-01008

CAP

SN: 70001-UP

1шт.

37

417-926-3470

BUTTON

SN: 70001-UP

2шт.

38

01010-80616

BOLT

SN: 70001-UP

16шт.

39

01010-80620

BOLT

SN: 70001-UP

4шт.

40

01224-70616

SCREW

SN: 70001-UP

2шт.

41

01225-70616

SCREW

SN: 70001-UP

5шт.

42

01640-20610

WASHER

SN: 70001-UP

3шт.

43

01643-30623

WASHER

SN: 70001-UP

25шт.

44

04052-10633

PIN

SN: 70001-UP

3шт.

45

08037-01008

GROMMET

SN: 70441-UP

3шт.

46

14X-911-1540

KNOB

SN: 70001-UP

1шт.

47

205-54-71830

SNAP

SN: 70001-UP

1шт.

48

205-54-72220

HANDLE

SN: 70001-UP

1шт.

49

417-926-3380

LOCK

SN: 70001-UP

1шт.

50

418-926-3490

WASHER

SN: 70001-UP

5шт.

51

419-54-16880

KNOB

SN: 70441-UP

1шт.

52

421-09-31310

CAP ASS'Y

SN: 70001-UP

2шт.

53

421-56-21720

CAP

SN: 70001-UP

1шт.

54

423-926-3223

HANDLE

SN: 70001-UP

1шт.

55

424-926-3261

HANDLE

SN: 70001-UP

1шт.

55

0

HANDLE

SN: (70001-72749)

1шт.

56

424-926-3630

GROMMET

SN: 70001-UP

1шт.

57

423-926-3860

GROMMET

SN: 70001-UP

1шт.

58

417-926-3430

SHEET

SN: 70001-UP

1шт.

59

417-926-3440

SHEET

SN: 70001-70957

2шт.

60

417-926-3540

SEAL

SN: 70001-UP

1шт.

61

417-923-3950

STOPPER

SN: 70067-UP

1шт.

62

01010-81016

BOLT

SN: 70001-UP

6шт.

63

01643-31032

WASHER

SN: 70001-UP

6шт.

Выбрано товаров: 85
