Запчасти Komatsu WA250PT-3MC FIG. F-A ТРАНСМИССИЯ - МУФТА ВПЕРЕД/РЕВЕРС ДЛЯ GROUND ПРИВОДN РУЛЕВ. УПРАВЛЕНИЕ СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА

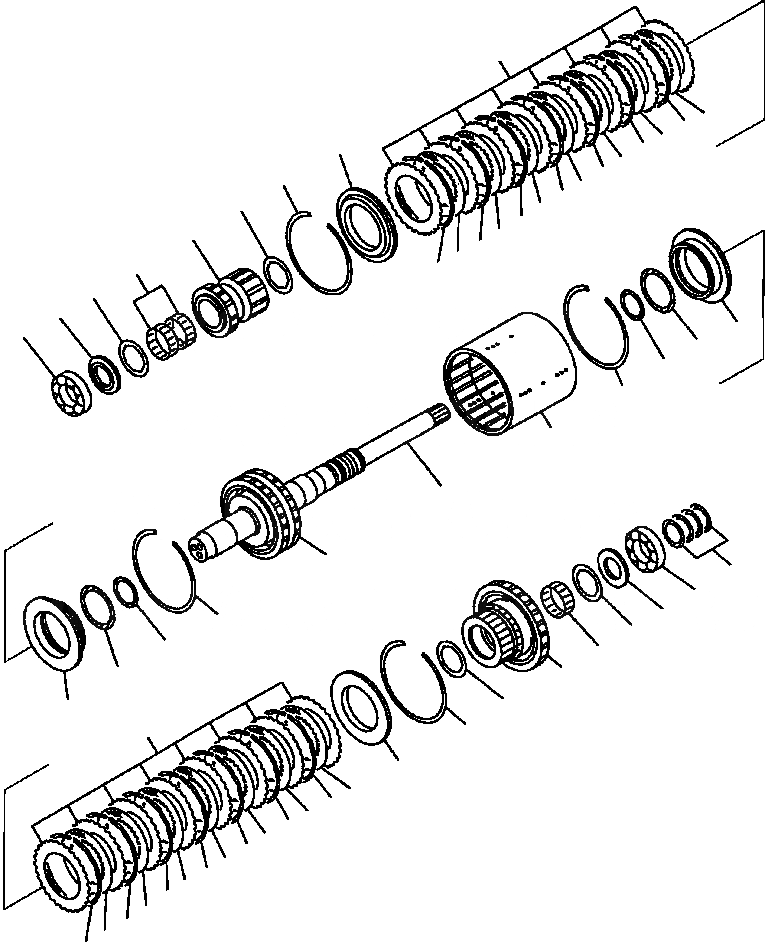

Схема запчастей Komatsu WA250PT-3MC - FIG. F-A ТРАНСМИССИЯ - МУФТА ВПЕРЕД/РЕВЕРС ДЛЯ GROUND ПРИВОДN РУЛЕВ. УПРАВЛЕНИЕ СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА
6
5
7
8
5
7
5
9
7
5
12
7
5
18
7
5
7
13
5
7
12
14
16
4
10
11
9
3
1
2
19
15
14
9
12
11
13
17
10
12
4
6
9
8
5
7
5
7
5
7
5
7
5
7
5
7
5
7

Артикул

Название

Примечание

Количество

|$0

TRANSMISSION ASSEMBLY (SEE FIG. F4350-51A0)

1шт.

|$1

714-13-12010

CLUTCH ASSEMBLY, FORWARD AND REVERSE

SN: A78001 --UP

1шт.

|$2

714-13-12110

SHAFT ASSEMBLY

SN: A78001 --UP

1шт.

1

NSS

SHAFT, INPUT

SN: A78001 --UP

1шт.

2

NSS

CYLINDER

SN: A78001 --UP

1шт.

3

714-13-12360

HOUSING ASSEMBLY

SN: A78001 --UP

1шт.

4

714-13-12650

PISTON, FORWARD AND REVERSE

SN: A78001 --UP

2шт.

5

714-12-19710

DISC

SN: A78001 --UP

14шт.

6

714-16-19730

PLATE, SEPARATE

SN: A78001 --UP

16шт.

7

419-15-12133

SPRING, WAVE

SN: A78001 --UP

14шт.

8

714-12-12610

PLATE, END

SN: A78001 --UP

2шт.

9

419-15-12140

RING, SNAP

SN: A78001 --UP

4шт.

10

714-13-19210

RING, SEAL

SN: A78001 --UP

2шт.

11

714-16-19210

RING, SEAL

SN: A78001 --UP

2шт.

12

714-11-19510

WASHER, THRUST

SN: A78001 --UP

4шт.

13

419-15-12270

BEARING, NEEDLE

SN: A78001 --UP

3шт.

14

714-11-12710

SPACER

SN: A78001 --UP

2шт.

15

06040-06210

BEARING

SN: A78001 --UP

1шт.

16

714-13-19310

BEARING

SN: A78001 --UP

1шт.

17

714-13-12420

GEAR, 38 TEETH - FORWARD

SN: A78001 --UP

1шт.

18

714-13-12410

GEAR, 22 TEETH - REVERSE

SN: A78001 --UP

1шт.

19

419-15-12122

RING, SEAL

SN: A78001 --UP

4шт.

|$22

-1шт.

|$24

-1шт.

Выбрано товаров: 24
