Komatsu
/
Погрузчики фронтальные
/
WA250PT-3MC S/N A78001-UP
/
КОМПОНЕНТЫ ДВИГАТЕЛЯ
/

FIG. B-A ДВИГАТЕЛЬ ЭЛЕКТРОПРОВОДКА

Запчасти Komatsu WA250PT-3MC FIG. B-A ДВИГАТЕЛЬ ЭЛЕКТРОПРОВОДКА КОМПОНЕНТЫ ДВИГАТЕЛЯ

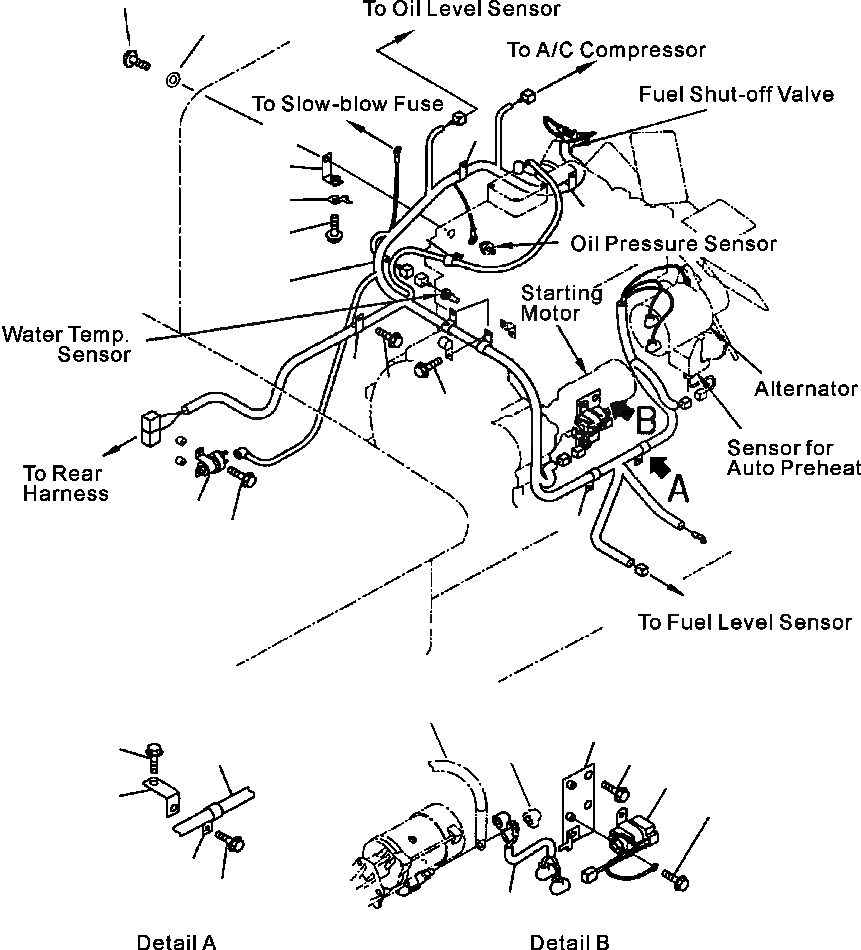

Схема запчастей Komatsu WA250PT-3MC - FIG. B-A ДВИГАТЕЛЬ ЭЛЕКТРОПРОВОДКА КОМПОНЕНТЫ ДВИГАТЕЛЯ
17
18
6
9
10
8
11
3
6
6
7
7
1
6
2
19
12
5
13
20
3
14
4
15
6
7
16

№

Артикул

Название

Примечание

Количество

1

600-815-2170

SWITCH, HEATER

SN: A78001 --UP

1шт.

2

01435-00610

BOLT

SN: A78001 --UP

2шт.

3

418-06-A1561

WIRING HARNESS

SN: A78001 --UP

1шт.

4

426-01-12360

PLATE

SN: A78001 --UP

1шт.

5

01435-01016

BOLT

SN: A78001 --UP

1шт.

6

08036-01814

CLIP

SN: A78001 --UP

6шт.

7

01435-01020

BOLT

SN: A78001 --UP

7шт.

8

08036-00814

CLIP

SN: A78001 --UP

2шт.

9

426-01-12360

PLATE

SN: A78001 --UP

1шт.

10

08053-01512

CLIP

SN: A78001 --UP

1шт.

11

01435-01016

BOLT

SN: A78001 --UP

1шт.

12

1308 345 H1

BRACKET

SN: A78001 --UP

2шт.

13

01435-01220

BOLT

SN: A78001 --UP

2шт.

14

1207 387 H2

SWITCH

SN: A78001 --UP

1шт.

15

22 470 R1

BOLT

SN: A78001 --UP

2шт.

16

1308 349 H91

WIRE

SN: A78001 --UP

1шт.

17

01050-81216

BOLT

SN: A78001 --UP

1шт.

18

01643-31232

WASHER

SN: A78001 --UP

1шт.

19

WIRE (SEE FIG. B0000-01A1)

SN: A78001 --UP

1шт.

20

CAP (SEE FIG. B0000-01A1)

SN: A78001 --UP

1шт.

Выбрано товаров: 20
