Запчасти Komatsu WA250PT-3 ГИДРОЛИНИЯ (ВОЗВРАТН. ЛИНИЯ) (С ЭКСТРЕНН. УПРАВЛ.) ГИДРАВЛИКА

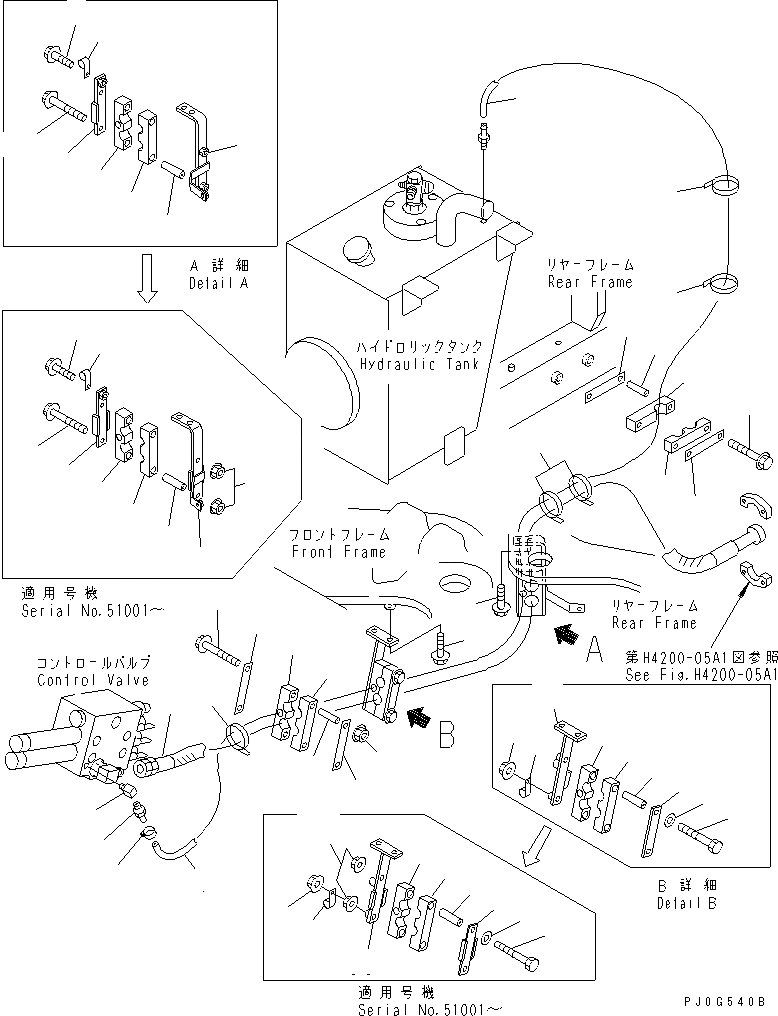

Схема запчастей Komatsu WA250PT-3 - ГИДРОЛИНИЯ (ВОЗВРАТН. ЛИНИЯ) (С ЭКСТРЕНН. УПРАВЛ.) ГИДРАВЛИКА
1
2
3
4
4
5
6
6
6
6
7
7
8
8
9
9
9
9
10
11
12
12
13
14
15
16
16
17
17
18
18
19
19
20
20
20A
21
22
22
23
23
24
24
25
25
26
26
27
27
27A
28
29
30
30
31
32
33
34
34
35
35

Артикул

Название

Примечание

Количество

1

418-875-2220

HOSE

SN: 50001-UP

1шт.

2

421-70-13140

ELBOW

SN: 50001-UP

1шт.

3

113-04-32130

NIPPLE

SN: 50001-UP

1шт.

4

07261-20927

HOSE

SN: 50001-UP

1шт.

5

07281-00197

CLAMP

SN: 50001-UP

2шт.

6

08036-02514

CLIP

SN: 50001-UP

2шт.

7

01435-01016

BOLT

SN: 50001-UP

1шт.

8

01584-01008

NUT

SN: 51001-UP

1шт.

8

01584-01210

NUT

SN: 50001-51000

1шт.

9

08034-20536

BAND

SN: 50001-UP

5шт.

10

418-62-23611

CLAMP

SN: 50001-UP

1шт.

11

418-62-23650

CLAMP

SN: 50001-UP

1шт.

12

418-62-23630

PLATE

SN: 50001-UP

2шт.

13

417-62-23391

SPACER

SN: 50001-UP

2шт.

14

01435-01285

BOLT

SN: 50001-UP

2шт.

15

01435-01225

BOLT

SN: 50001-UP

2шт.

16

418-62-23611

CLAMP

SN: 50001-UP

1шт.

17

418-62-23621

CLAMP

SN: 50001-UP

1шт.

18

418-62-23641

PLATE

SN: 51001-UP

1шт.

18

418-62-23640

PLATE

SN: 50001-51000

1шт.

19

417-62-23690

SPACER

SN: 51001-UP

2шт.

19

417-62-23391

SPACER

SN: 50001-51000

2шт.

20

01435-01090

BOLT

SN: 51001-UP

2шт.

20

01435-01290

BOLT

SN: 50001-51000

2шт.

20A

01584-01008

NUT

SN: 51001-UP

2шт.

21

01435-01225

BOLT

SN: 50001-UP

2шт.

22

418-62-23611

CLAMP

SN: 50001-UP

1шт.

23

418-62-23621

CLAMP

SN: 50001-UP

1шт.

24

418-62-23780

PLATE

SN: 51001-UP

1шт.

24

418-62-23630

PLATE

SN: 50001-51000

1шт.

25

417-62-23690

SPACER

SN: 51001-UP

2шт.

25

417-62-23391

SPACER

SN: 50001-51000

2шт.

26

01011-81005

BOLT

SN: 51001-UP

2шт.

26

01011-81205

BOLT

SN: 50001-51000

2шт.

27

01643-31032

WASHER

SN: 51001-UP

2шт.

27

01643-31232

WASHER

SN: 50001-51000

2шт.

27A

01584-01008

NUT

SN: 51001-UP

2шт.

28

418-62-23611

CLAMP

SN: 50001-UP

1шт.

29

418-62-23621

CLAMP

SN: 50001-UP

1шт.

30

418-62-23630

PLATE

SN: 50001-UP

2шт.

31

417-62-23391

SPACER

SN: 50001-UP

2шт.

32

01435-01290

BOLT

SN: 50001-UP

2шт.

33

01584-01210

NUT

SN: 50001-UP

2шт.

34

418-875-2261

BRACKET

SN: 51001-UP

1шт.

34

418-875-2260

BRACKET

SN: 50001-51000

1шт.

35

418-62-23381

BRACKET

SN: 51001-UP

1шт.

35

418-62-23380

BRACKET

SN: 50001-51000

1шт.

Выбрано товаров: 47
