Запчасти Komatsu WA250PT-3 ТРАНСМИССИЯ (МУФТА ВПЕРЕД/РЕВЕРС) СИЛОВАЯ ПЕРЕДАЧА

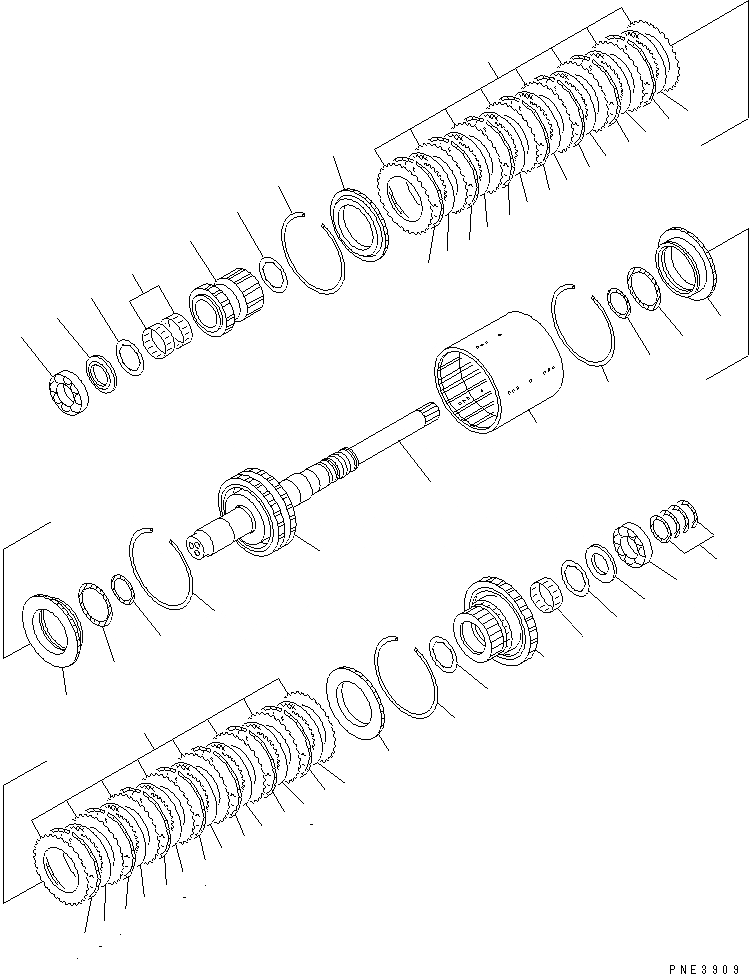

Схема запчастей Komatsu WA250PT-3 - ТРАНСМИССИЯ (МУФТА ВПЕРЕД/РЕВЕРС) СИЛОВАЯ ПЕРЕДАЧА
1
2
3
4
4
5
5
5
5
5
5
5
5
5
5
5
5
5
5
6
6
7
7
7
7
7
7
7
7
7
7
7
7
7
7
8
8
9
9
9
9
10
10
11
11
12
12
12
12
13
13
14
14
15
16
17
18
19

Артикул

Название

Примечание

Количество

|$4

714-13-10001

TORQFLOW ASS'Y

SN: 50021-UP

1шт.

|$5

714-13-10000

TORQFLOW ASS'Y

SN: 50001-50020

1шт.

|$6

714-13-10041

TORQFLOW ASS'Y,(WITH EMERGENCY STEERING)

SN: 50021-UP

1шт.

|$7

714-13-10040

TORQFLOW ASS'Y,(WITH EMERGENCY STEERING)

SN: 50001-50020

1шт.

|$$5

THESE ASSEMBLIES CONSISTS OF ALL PARTS SHOWN IN FIGS.F4350-51A0 TO F4350-70A0.

-1шт.

|$11

714-13-12010

CLUTCH ASS'Y,FORWARD AND REVERSE

SN: 50001-UP

1шт.

|$12

714-13-12110

SHAFT ASS'Y

SN: 50001-UP

1шт.

1

0

SHAFT,INPUT

SN: 50001-UP

1шт.

2

0

CYLINDER

SN: 50001-UP

1шт.

3

714-13-12360

HOUSING ASS'Y

SN: 50001-UP

1шт.

4

714-13-12650

PISTON,FORWARD AND REVERSE

SN: 50001-UP

2шт.

5

714-12-19711

DISC

SN: 50001-UP

14шт.

6

714-16-19730

PLATE,SEPARATE

SN: 50001-UP

16шт.

7

56D-15-12710

SPRING,WAVE

SN: 51017-UP

14шт.

7

0

SPRING,WAVE

SN: 50001-51016

14шт.

8

714-12-12610

PLATE,END

SN: 50001-UP

2шт.

9

419-15-12140

RING,SNAP

SN: 50001-UP

4шт.

10

714-13-19210

RING,SEAL

SN: 50001-UP

2шт.

11

714-16-19210

RING,SEAL

SN: 50001-UP

2шт.

12

714-11-19510

WASHER,THRUST

SN: 50001-UP

4шт.

13

419-15-12270

BEARING,NEEDLE

SN: 50001-UP

3шт.

14

714-11-12710

SPACER

SN: 50001-UP

2шт.

15

06040-06210

BEARING

SN: 50001-UP

1шт.

16

714-13-19310

BEARING

SN: 50001-UP

1шт.

17

714-13-12420

GEAR, 38 TEETH,FORWARD

SN: 50001-UP

1шт.

18

714-13-12410

GEAR, 22 TEETH,REVERSE

SN: 50001-UP

1шт.

19

419-15-12122

RING,SEAL

SN: 50001-UP

4шт.

Выбрано товаров: 27
