Запчасти Komatsu WA250L-5 КАБИНА ROPS (ДВЕРЬ ПРАВ.)(№779-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

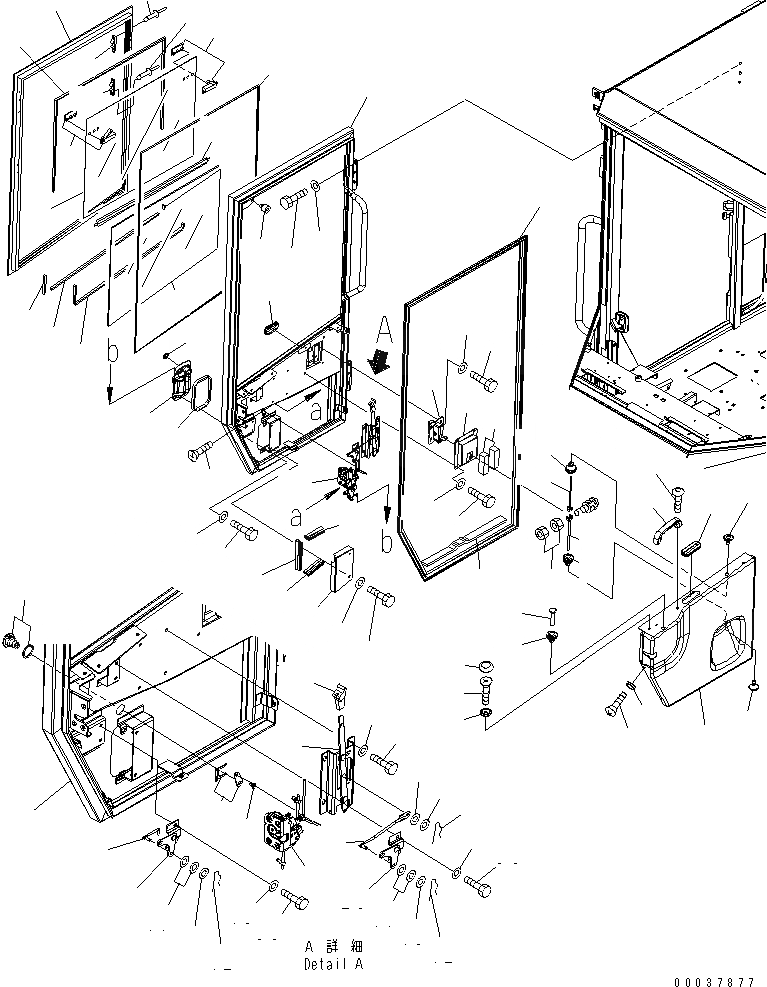

Схема запчастей Komatsu WA250L-5 - КАБИНА ROPS (ДВЕРЬ ПРАВ.)(№779-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
22
23
24
24
25
26
26
27
28
29
30
31
32
33
33
34
35
36
36
36
36
36
36
37
38
39
40
40
40
40
41
41
41
41
41
41
41
41
41
42
42
42
43
43
43
44
45
46
47
48
49
50
50
51
52
53
54
55
56
57
58
59
60
61

Артикул

Название

Примечание

Количество

|$4

419-926-3035

ROPS CAB ASS'Y

SN: 70931-UP

1шт.

|$5

419-926-3033

ROPS CAB ASS'Y

SN: 70127-70930

1шт.

|$$3

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.K0210-51A0 TO K0210-58A0.

-1шт.

|$7

418-923-3404

DOOR ASS'Y

SN: 72750-UP

1шт.

|$8

418-923-3403

DOOR ASS'Y

SN: 70931-72749

1шт.

|$9

418-923-3402

DOOR ASS'Y,R.H.

SN: 70579-70930

1шт.

1

0

DOOR,R.H.

SN: 70107-UP

1шт.

1

14X-911-1330

HINGE

SN: 70001-UP

2шт.

|$12

417-926-3272

SASH ASS'Y

SN: 70931-UP

1шт.

|$13

417-926-3271

SASH ASS'Y,R.H.

SN: 70107-70930

1шт.

2

0

FRAME

SN: 70107-UP

1шт.

3

417-926-3990

RIVET

SN: 70107-UP

8шт.

4

421-56-11970

CATCH

SN: 70107-UP

4шт.

5

417-926-3870

GLASS

SN: 70107-UP

1шт.

6

417-926-3880

GLASS

SN: 70107-UP

1шт.

7

417-926-3890

LOCK ASS'Y

SN: 70107-UP

1шт.

8

417-926-3830

LOCK ASS'Y

SN: 70107-UP

1шт.

9

417-926-3840

CHANNEL

SN: 70107-UP

1шт.

10

417-926-3930

CHANNEL

SN: 70107-UP

1шт.

11

417-926-3940

RUBBER

SN: 70107-UP

1шт.

12

417-926-3950

STOPPER

SN: 70107-UP

1шт.

13

417-926-3960

STOPPER

SN: 70107-UP

1шт.

14

417-926-3970

STOPPER

SN: 70107-UP

1шт.

15

417-926-3990

RIVET

SN: 70107-UP

4шт.

16

421-56-11970

CATCH

SN: 70107-UP

2шт.

17

417-926-3281

LOCK,R.H.

SN: 70001-UP

1шт.

18

01224-70616

SCREW

SN: 70001-UP

3шт.

19

417-926-3290

ROD,R.H.

SN: 70001-UP

1шт.

20

417-926-3181

COVER,R.H.

SN: 70001-UP

1шт.

21

417-926-3321

COVER,R.H.

SN: 70001-UP

1шт.

22

417-926-3410

SEAL

SN: 70001-UP

2шт.

23

417-926-3420

SEAL

SN: 70001-UP

1шт.

24

417-926-3330

LOCK ASS'Y,R.H.

SN: 70001-UP

1шт.

25

417-926-3341

SEAL,R.H.

SN: 70445-UP

1шт.

26

417-926-3350

LINK ASS'Y,R.H.

SN: 70001-UP

2шт.

27

417-926-3150

ROD

SN: 70001-UP

1шт.

28

423-925-4220

ROD

SN: 70579-UP

1шт.

29

423-925-4230

ROD

SN: 70579-UP

1шт.

30

01580-10403

NUT

SN: 70579-UP

2шт.

31

01023-60430

SCREW

SN: 70579-UP

1шт.

32

417-926-3221

DAM

SN: 70001-UP

1шт.

33

417-926-3370

KNOB

SN: 70001-UP

2шт.

34

417-926-3250

SCREW

SN: 70001-UP

2шт.

35

418-926-3923

COVER,R.H.

SN: 70001-UP

1шт.

36

01010-80616

BOLT

SN: 70001-UP

16шт.

37

01010-80620

BOLT

SN: 70001-UP

4шт.

38

01224-70616

SCREW

SN: 70001-UP

2шт.

39

01225-70616

SCREW

SN: 70001-UP

5шт.

40

01640-20610

WASHER

SN: 70001-UP

3шт.

41

01643-30623

WASHER

SN: 70001-UP

25шт.

42

04052-10633

PIN

SN: 70001-UP

3шт.

43

08037-01008

GROMMET

SN: 70001-UP

3шт.

44

14X-911-1540

KNOB

SN: 70001-UP

1шт.

45

205-54-71830

SNAP

SN: 70001-UP

1шт.

46

205-54-72220

HANDLE

SN: 70001-UP

1шт.

47

417-926-3380

LOCK

SN: 70001-UP

1шт.

48

418-926-3490

WASHER

SN: 70001-UP

5шт.

49

419-54-16880

KNOB

SN: 70001-UP

1шт.

50

421-09-31310

CAP ASS'Y

SN: 70001-UP

2шт.

51

421-56-21720

CAP

SN: 70001-UP

1шт.

52

423-926-3233

HANDLE

SN: 70001-UP

1шт.

53

424-926-3271

HANDLE

SN: 70001-UP

1шт.

53

0

HANDLE

SN: (70001-72743)

1шт.

54

424-926-3630

GROMMET

SN: 70001-UP

1шт.

55

423-926-3860

GROMMET

SN: 70001-UP

1шт.

56

417-926-3430

SHEET (BONDED)

SN: 70001-UP

1шт.

57

417-926-3440

SHEET (BONDED)

SN: 70001-70930

2шт.

58

417-926-3540

SEAL

SN: 70001-UP

1шт.

59

417-923-3950

STOPPER

SN: 70107-UP

1шт.

60

01010-81016

BOLT

SN: 70001-UP

6шт.

61

01643-31032

WASHER

SN: 70001-UP

6шт.

Выбрано товаров: 71
