Запчасти Komatsu WA250L-5 КАБИНА ROPS (ДВЕРЬ ЛЕВ.)(№7-778) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

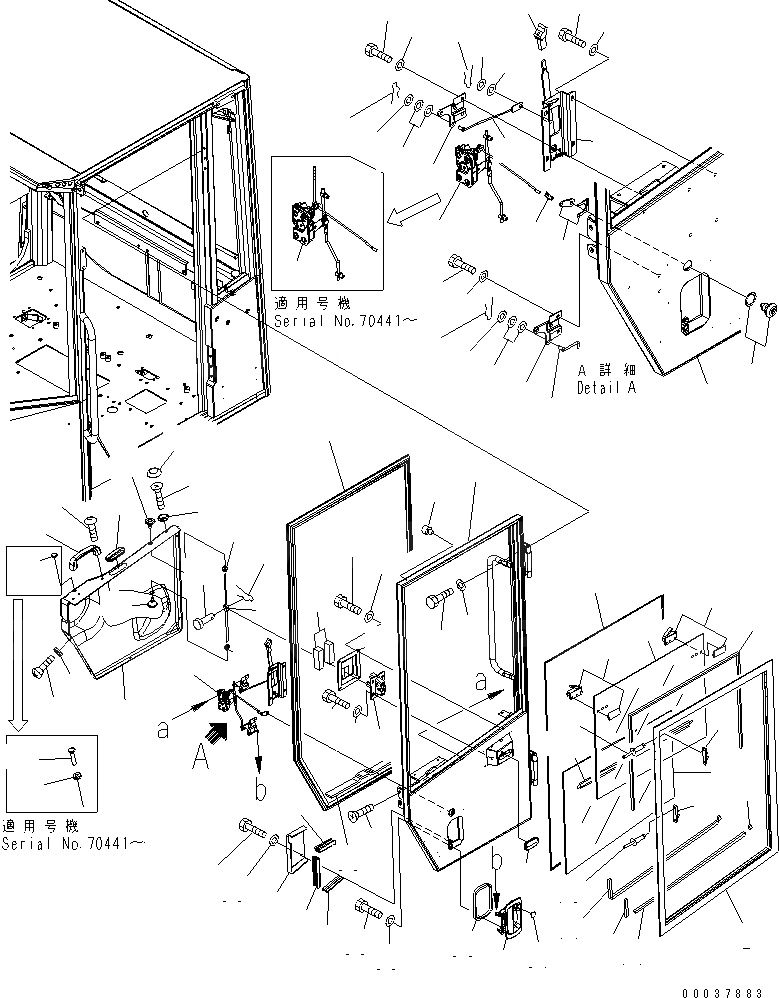

Схема запчастей Komatsu WA250L-5 - КАБИНА ROPS (ДВЕРЬ ЛЕВ.)(№7-778) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
17
18
19
20
21
22
23
24
24
25
26
26
27
28
29
29
30
31
31
32
33
33
33
33
33
33
34
35
36
37
37
37
38
38
38
38
38
38
38
38
38
38
39
40
40
40
41
42
42
42
43
44
45
46
47
48
49
50
50
51
52
53
54
55
56
57
58
59
60
61

Артикул

Название

Примечание

Количество

|$4

419-926-3033

ROPS CAB ASS'Y

SN: 70127-@

1шт.

|$5

419-926-3032

ROPS CAB ASS'Y

SN: 70107-70126

1шт.

|$6

418-926-3071

CAB ASS'Y

SN: 70001-70106

1шт.

|$$4

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.K0210-51A0 TO K0210-58A0.

-1шт.

|$8

417-926-3103

DOOR ASS'Y,L.H.

SN: 70107-70578

1шт.

|$9

417-926-3102

DOOR ASS'Y,L.H.

SN: 70001-70106

1шт.

1

0

DOOR,L.H.

SN: 70107-@

1шт.

1

0

DOOR,L.H.

SN: 70001-70106

1шт.

1

14X-911-1330

HINGE

SN: 70001-@

2шт.

|$13

417-926-3131

SASH ASS'Y,L.H.

SN: 70001-@

1шт.

2

0

FRAME

SN: 70001-@

1шт.

3

417-926-3990

RIVET

SN: 70001-@

8шт.

4

421-56-11970

CATCH

SN: 70001-@

4шт.

5

417-926-3870

GLASS

SN: 70001-@

1шт.

6

417-926-3880

GLASS

SN: 70001-@

1шт.

7

417-926-3890

LOCK ASS'Y

SN: 70001-@

1шт.

8

417-926-3830

LOCK ASS'Y

SN: 70001-@

1шт.

9

417-926-3840

CHANNEL

SN: 70001-@

1шт.

10

417-926-3930

CHANNEL

SN: 70001-@

1шт.

11

417-926-3940

RUBBER

SN: 70001-@

1шт.

12

417-926-3950

STOPPER

SN: 70001-@

1шт.

13

417-926-3960

STOPPER

SN: 70001-@

1шт.

14

417-926-3970

STOPPER

SN: 70001-@

1шт.

15

417-926-3990

RIVET

SN: 70001-@

4шт.

16

421-56-11970

CATCH

SN: 70001-@

2шт.

17

417-926-3142

LOCK,L.H.

SN: 70441-@

1шт.

17

417-926-3141

LOCK,L.H.

SN: 70001-70440

1шт.

18

01224-70616

SCREW

SN: 70001-@

3шт.

19

417-926-3150

ROD

SN: 70001-@

1шт.

20

417-926-3160

ROD,L.H.

SN: 70001-@

1шт.

21

417-926-3171

ROD

SN: 70001-70578

1шт.

22

417-926-3181

COVER

SN: 70001-@

1шт.

23

417-926-3191

COVER,L.H.

SN: 70001-@

1шт.

24

417-926-3410

SEAL

SN: 70001-@

2шт.

25

417-926-3420

SEAL

SN: 70001-@

1шт.

26

417-926-3210

LINK ASS'Y,L.H.

SN: 70001-@

2шт.

27

417-926-3221

DAM

SN: 70001-@

1шт.

28

417-926-3231

SEAL,L.H.

SN: 70107-@

1шт.

28

417-926-3230

SEAL,L.H.

SN: 70001-70106

1шт.

29

417-926-3370

KNOB

SN: 70001-@

2шт.

30

417-926-3250

SCREW

SN: 70001-@

2шт.

31

417-926-3260

LOCK ASS'Y,L.H.

SN: 70001-@

1шт.

32

418-926-3912

COVER,L.H.

SN: 70001-@

1шт.

33

01010-80616

BOLT

SN: 70001-@

16шт.

34

01010-80620

BOLT

SN: 70001-@

4шт.

35

01224-70616

SCREW

SN: 70001-@

2шт.

36

01225-70616

SCREW

SN: 70001-@

5шт.

37

01640-20610

WASHER

SN: 70001-@

3шт.

38

01643-30623

WASHER

SN: 70001-@

25шт.

39

04052-10430

PIN

SN: 70001-70578

1шт.

40

04052-10633

PIN

SN: 70001-@

3шт.

41

04205-10418

PIN

SN: 70001-70578

1шт.

42

08037-01008

GROMMET

SN: 70441-@

3шт.

42

08037-01008

GROMMET

SN: 70001-70440

2шт.

43

09415-01008

CAP

SN: 70001-70440

1шт.

44

14X-911-1540

KNOB

SN: 70001-@

1шт.

45

205-54-71830

SNAP

SN: 70001-@

1шт.

46

205-54-72220

HANDLE

SN: 70001-@

1шт.

47

417-926-3380

LOCK

SN: 70001-@

1шт.

48

418-926-3490

WASHER

SN: 70001-@

5шт.

49

419-54-16880

KNOB

SN: 70441-@

1шт.

50

421-09-31310

CAP ASS'Y

SN: 70001-@

2шт.

51

421-56-21720

CAP

SN: 70001-@

1шт.

52

423-926-3223

HANDLE

SN: 70001-@

1шт.

53

424-926-3260

HANDLE

SN: 70001-@

1шт.

54

424-926-3630

GROMMET

SN: 70001-@

1шт.

55

423-926-3860

GROMMET

SN: 70001-@

1шт.

56

417-926-3430

SHEET

SN: 70001-@

1шт.

57

417-926-3440

SHEET

SN: 70001-@

2шт.

58

417-926-3540

SEAL

SN: 70001-@

1шт.

59

417-923-3950

STOPPER

SN: 70107-@

1шт.

60

01010-81016

BOLT

SN: 70001-@

6шт.

61

01643-31032

WASHER

SN: 70001-@

6шт.

Выбрано товаров: 73
