Запчасти Komatsu WA250L-3 ТРАНСМИССИЯ (СТОЯНОЧНЫЙ ТОРМОЗ) (ДЛЯ ЭКСТРЕННОГО УПРАВЛЕНИЯ) СИЛОВАЯ ПЕРЕДАЧА

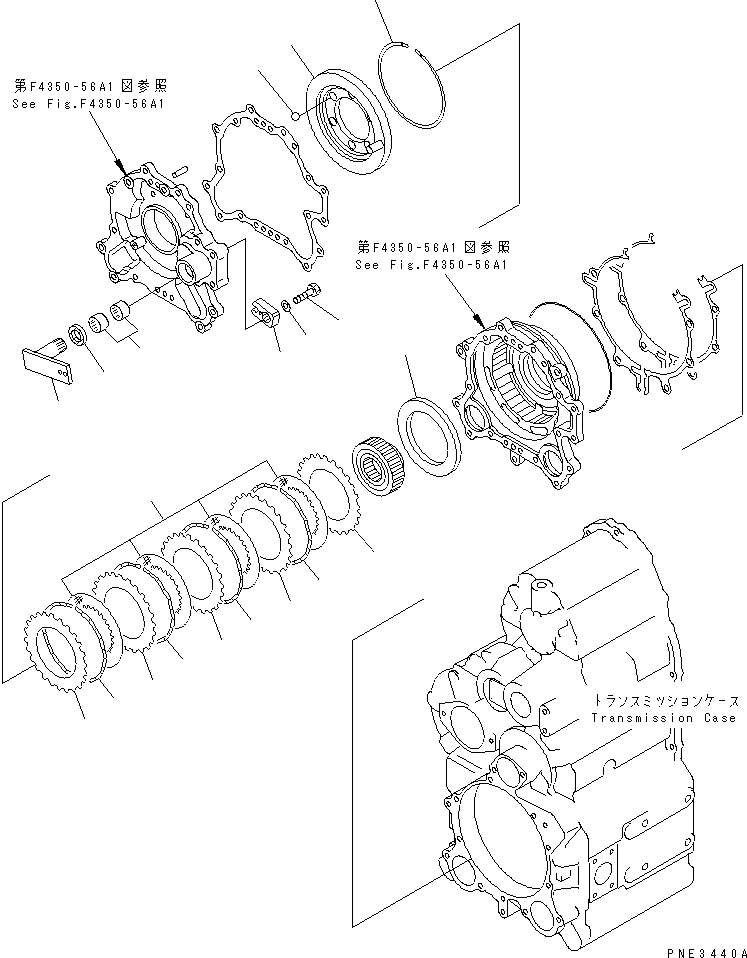

Схема запчастей Komatsu WA250L-3 - ТРАНСМИССИЯ (СТОЯНОЧНЫЙ ТОРМОЗ) (ДЛЯ ЭКСТРЕННОГО УПРАВЛЕНИЯ) СИЛОВАЯ ПЕРЕДАЧА
1
2
3
4
5
6
7
8
8
8
8
8
9
10
10
10
10
11
12
13

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|$3

714-13-10041

TORQFLOW ASS'Y

SN: (78327)-UP

1шт.

|$4

714-13-10040

TORQFLOW ASS'Y

SN: 53001-(78326)

1шт.

|$$4

THESE ASSEMBLIES CONSISTS OF ALL PARTS SHOWN IN FIGS.F4350-51A1 TO F4350-68A1.

-1шт.

1

714-13-18513

LEVER

SN: 53001-UP

1шт.

2

714-13-18651

LEVER

SN: 53001-UP

1шт.

3

01010-81016

BOLT

SN: 53001-UP

1шт.

4

417-43-16210

WASHER

SN: 53001-UP

1шт.

5

714-13-18521

PISTON,WITH PIN

SN: 53001-UP

1шт.

5

714-13-18331

PISTON

SN: 53001-UP

1шт.

5

714-13-18661

PIN

SN: 53001-UP

1шт.

6

714-07-12720

RING,SNAP

SN: 53001-UP

1шт.

7

714-07-12670

DISC

SN: 53001-UP

4шт.

8

714-07-12680

PLATE,SEPARATE

SN: 53001-UP

5шт.

9

714-13-18630

PLATE

SN: 53001-UP

1шт.

10

714-07-12691

SPRING,WAVE

SN: 53001-UP

4шт.

10

0

SPRING,WAVE

SN: (53001-54123)

4шт.

11

06120-03020

BEARING,NEEDLE

SN: 53001-UP

2шт.

12

714-13-19810

SEAL,OIL (K1)

SN: 53001-UP

1шт.

13

714-11-18340

BALL

SN: 53001-UP

8шт.

Выбрано товаров: 20
