Запчасти Komatsu WA250-5 КАПОТ (ДВЕРЬ) ЧАСТИ КОРПУСА

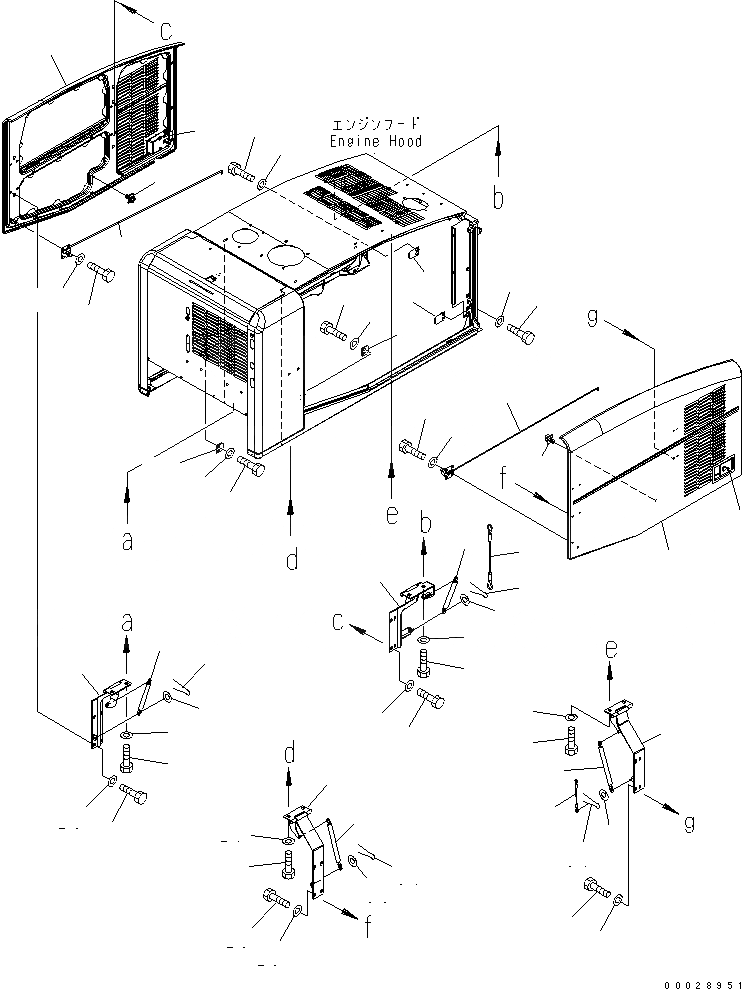

Схема запчастей Komatsu WA250-5 - КАПОТ (ДВЕРЬ) ЧАСТИ КОРПУСА
1
2
3
4
5
6
7
8
8
9
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
23
23
23
23
24
25
26
26
26
26
27
27
27
27
28
28
28
28
29
29
29
29
30
30
30
30
31
31
31
31
32
32

Артикул

Название

Примечание

Количество

1

418-54-31124

DOOR

SN: 70001-UP

1шт.

2

421-54-31740

LOCK ASS'Y (WELDED)

SN: 70001-UP

1шт.

3

418-54-31493

LATCH ASS'Y

SN: 70001-UP

1шт.

4

01010-81020

BOLT

SN: 70001-UP

2шт.

5

01643-31032

WASHER

SN: 70889-UP

2шт.

5

01643-31023

WASHER

SN: 70001-70888

2шт.

6

418-54-31181

PLATE

SN: 70001-UP

1шт.

7

418-54-31192

PLATE

SN: 70001-UP

1шт.

8

01010-81025

BOLT

SN: 70001-UP

4шт.

9

01643-31032

WASHER

SN: 70001-UP

4шт.

10

418-54-34270

HOLDER

SN: 70001-UP

1шт.

11

418-54-31134

DOOR

SN: 70001-UP

1шт.

12

421-54-31740

LOCK ASS'Y (WELDED)

SN: 70001-UP

1шт.

13

418-54-31353

LATCH ASS'Y

SN: 70001-UP

1шт.

14

01010-81020

BOLT

SN: 70001-UP

2шт.

15

01643-31032

WASHER

SN: 70001-UP

2шт.

16

418-54-31181

PLATE

SN: 70001-UP

1шт.

17

418-54-31192

PLATE

SN: 70001-UP

1шт.

18

01010-81025

BOLT

SN: 70001-UP

4шт.

19

01643-31032

WASHER

SN: 70001-UP

4шт.

20

418-54-34270

HOLDER

SN: 70001-UP

1шт.

21

418-54-34730

HINGE

SN: 70001-UP

1шт.

22

418-54-34740

HINGE

SN: 70001-UP

1шт.

23

418-54-31960

GAS SPRING

SN: 70001-UP

4шт.

24

418-54-31671

HINGE

SN: 70001-UP

1шт.

25

418-54-31681

HINGE

SN: 70001-UP

1шт.

26

01010-81225

BOLT

SN: 70001-UP

8шт.

27

01643-31232

WASHER

SN: 70001-UP

8шт.

28

01010-81020

BOLT

SN: 70001-UP

16шт.

29

01643-31032

WASHER

SN: 70001-UP

16шт.

30

01640-20816

WASHER

SN: 70001-UP

8шт.

31

04050-12015

PIN

SN: 70001-UP

8шт.

32

418-54-21390

WIRE

SN: 70001-UP

2шт.

Выбрано товаров: 33
