FIG. M-A КАБИНА ПОЛ - ПОКРЫТИЕ ПОЛА

Запчасти Komatsu WA250-3L FIG. M-A КАБИНА ПОЛ - ПОКРЫТИЕ ПОЛА ЧАСТИ КОРПУСА

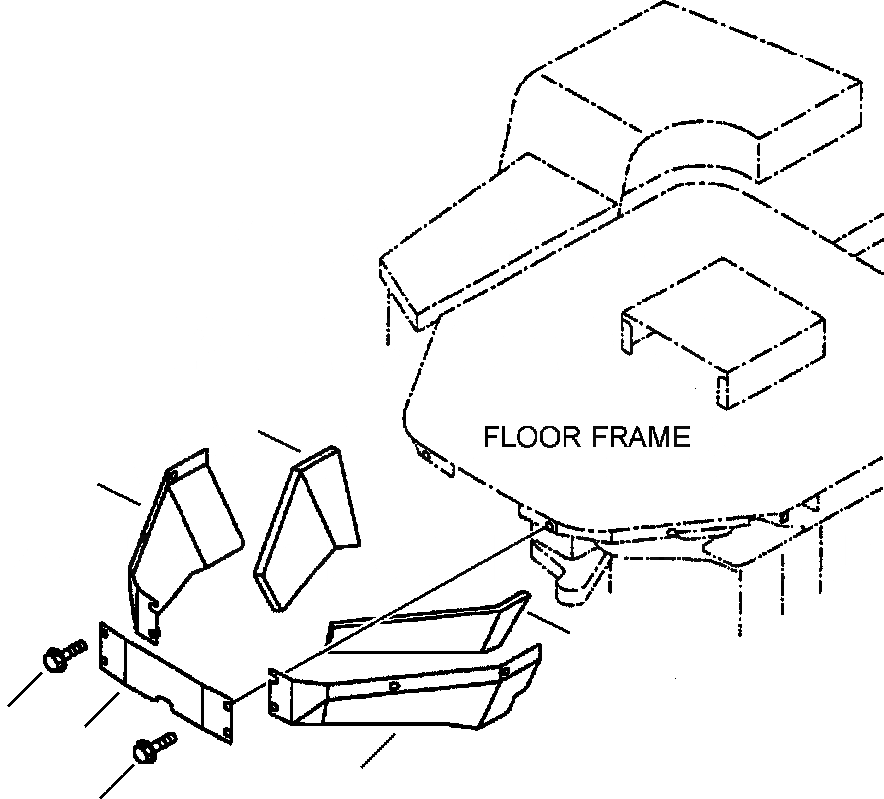

Схема запчастей Komatsu WA250-3L - FIG. M-A КАБИНА ПОЛ - ПОКРЫТИЕ ПОЛА ЧАСТИ КОРПУСА
6
3
5
4
1
2
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

417-54-24380

PLATE

SN: A70001-UP-UP

1шт.

2

418-54-24310

COVER, L.H.

SN: A70001-UP-UP

1шт.

3

418-54-24320

COVER, R.H.

SN: A70001-UP-UP

1шт.

4

01435-01020

BOLT

SN: A70001-UP-UP

8шт.

5

418-54-21590

SHEET, L.H.

SN: A70001-UP-UP

1шт.

6

418-54-21610

SHEET, R.H.

SN: A70001-UP-UP

1шт.
