FIG. H-A ГИДРАВЛS - ТРУБЫ - ЛИНИЯ ГИДРОЦИЛИНДРА ПОДЪЕМА

Запчасти Komatsu WA250-3L FIG. H-A ГИДРАВЛS - ТРУБЫ - ЛИНИЯ ГИДРОЦИЛИНДРА ПОДЪЕМА ГИДРАВЛИКА

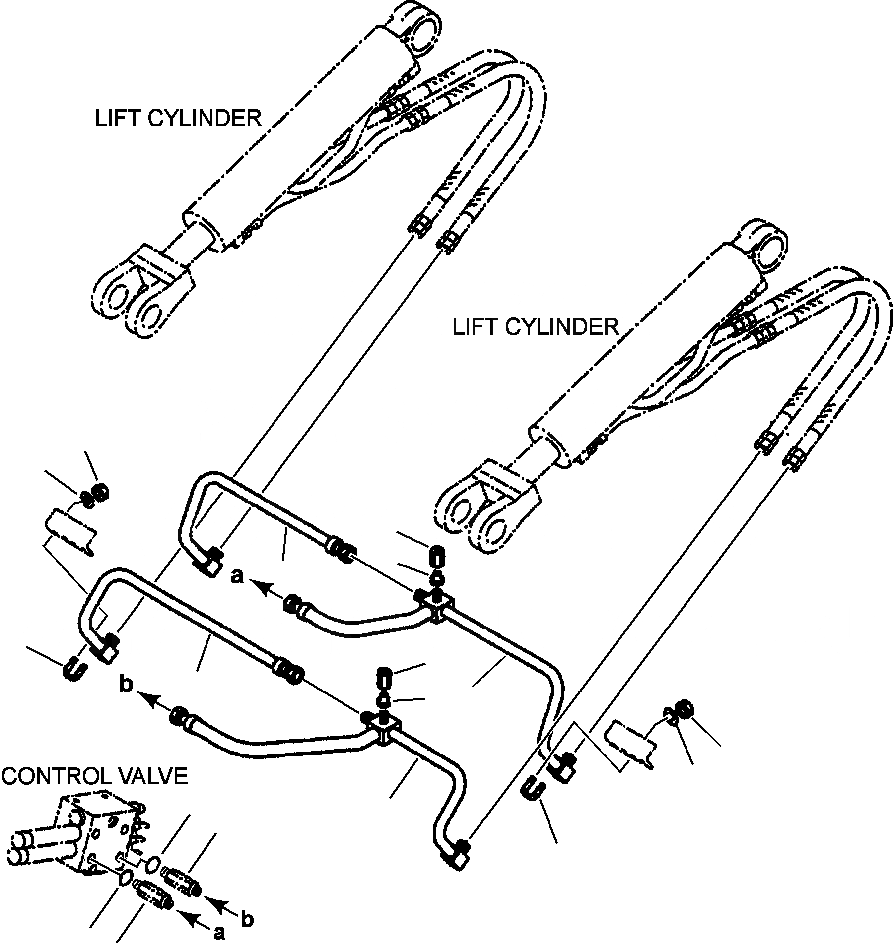

Схема запчастей Komatsu WA250-3L - FIG. H-A ГИДРАВЛS - ТРУБЫ - ЛИНИЯ ГИДРОЦИЛИНДРА ПОДЪЕМА ГИДРАВЛИКА
8
9
5
6
4
7
5
2
3
6
8
9
11
1
10
7
11
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

418-62-23220

TUBE

SN: A70001-UP-UP

1шт.

2

418-62-23230

TUBE

SN: A70001-UP-UP

1шт.

3

418-62-23240

TUBE

SN: A70001-UP-UP

1шт.

4

418-62-23250

TUBE

SN: A70001-UP-UP

1шт.

5

07221-20315

NUT

SN: A70001-UP-UP

2шт.

6

07222-00312

PLUG

SN: A70001-UP-UP

2шт.

7

07283-22738

CLIP

SN: A70001-UP-UP

4шт.

8

01597-01009

NUT

SN: A70001-UP-UP

8шт.

9

01643-31032

WASHER

SN: A70001-UP-UP

8шт.

10

418-62-13630

UNION

SN: A70001-UP-UP

2шт.

11

07002-12434

O-RING

SN: A70001-UP-UP

2шт.

Выбрано товаров: 11
