Запчасти Komatsu WA250-3-SN ПЕРЕДНИЙ МОСТ (ДИФФЕРЕНЦ. И ТОРМОЗ.) ТРАНСМИССИЯ

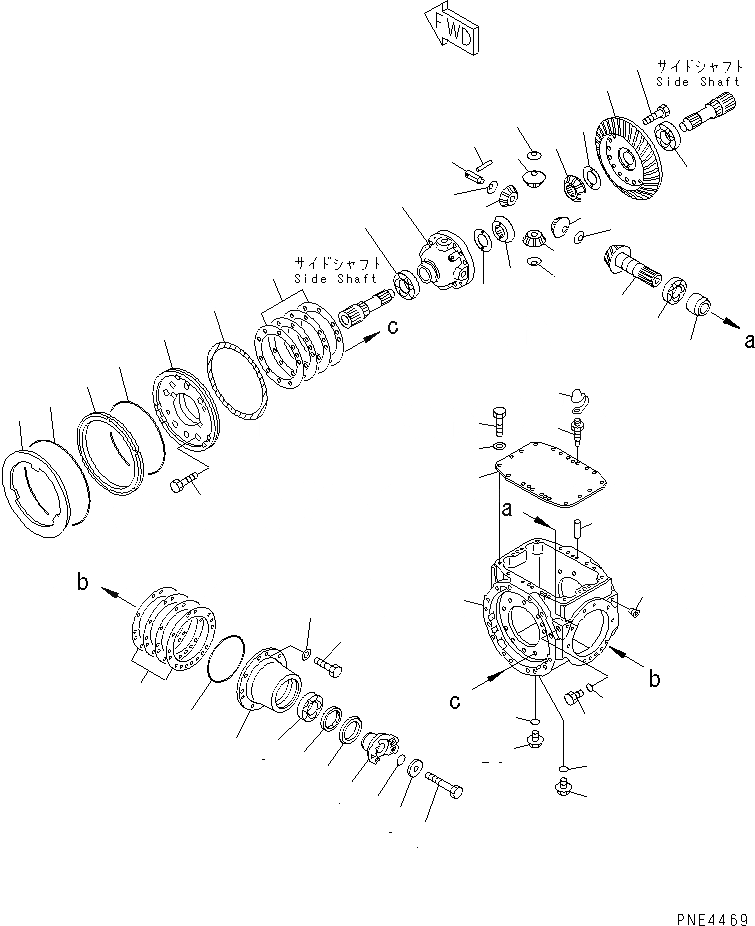

Схема запчастей Komatsu WA250-3-SN - ПЕРЕДНИЙ МОСТ (ДИФФЕРЕНЦ. И ТОРМОЗ.) ТРАНСМИССИЯ
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
18
18
18
19
20
20
21
21
21
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47

Артикул

Название

Примечание

Количество

|1

418-22-20010

AXLE ASS'Y,FRONT

SN: 65001-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F4400-01A0 TO F4400-03A0.

-1шт.

1

418-22-21250

COUPLING

SN: 65001-UP

1шт.

2

418-22-21310

PROTECTOR

SN: 65001-UP

1шт.

3

417-15-13770

HOLDER

SN: 65001-UP

1шт.

4

01011-61615

BOLT

SN: 65001-UP

1шт.

5

418-22-21330

SEAL,OIL

SN: 65001-UP

1шт.

6

418-22-11820

BEARING

SN: 65001-UP

1шт.

7

418-22-11810

BEARING

SN: 65001-UP

1шт.

8

418-22-11861

SPACER

SN: 65001-UP

1шт.

9

07000-13040

O-RING

SN: 65001-UP

1шт.

10

418-22-21130

CAGE

SN: 65001-UP

1шт.

|11

418-22-21600

PINION ASS'Y

SN: 65001-UP

1шт.

11

0

GEAR,BEVEL

SN: 65001-UP

1шт.

12

0

PINION

SN: 65001-UP

1шт.

13

07000-15160

O-RING

SN: 65001-UP

1шт.

14

01010-31645

BOLT

SN: .-UP

16шт.

|14

0

BOLT

SN: 65001-.

16шт.

15

418-22-11513

CARRIER

SN: 65001-UP

1шт.

16

418-22-11440

PIN

SN: 65001-UP

4шт.

17

418-22-11431

GEAR

SN: 65001-UP

2шт.

18

419-22-11420

PINION

SN: 65001-UP

4шт.

19

418-22-11412

SHAFT

SN: 65001-UP

4шт.

20

418-22-11531

WASHER

SN: 65001-UP

2шт.

21

418-22-11550

WASHER

SN: 65001-UP

4шт.

22

417-22-11850

BEARING

SN: 65001-UP

2шт.

23

418-22-21160

CARRIER

SN: 65001-UP

2шт.

24

418-22-23110

HOUSING

SN: 65001-UP

1шт.

25

07043-70211

PLUG

SN: 65001-UP

2шт.

26

07044-13620

PLUG

SN: 65001-UP

1шт.

27

07002-13634

O-RING

SN: 65001-UP

1шт.

28

419-22-13140

PLUG

SN: 65001-UP

2шт.

29

07002-13034

O-RING

SN: 65001-UP

2шт.

30

01010-31230

BOLT

SN: .-UP

14шт.

|30

0

BOLT

SN: 65001-.

14шт.

31

418-22-21510

SHIM¤ 0.05MM

SN: 65001-UP

6шт.

|31

418-22-21520

SHIM¤ 0.2MM

SN: 65001-UP

3шт.

|31

418-22-21530

SHIM¤ 0.3MM

SN: 65001-UP

3шт.

|31

418-22-21540

SHIM¤ 0.8MM

SN: 65001-UP

2шт.

32

418-33-21430

RING

SN: 65001-UP

2шт.

33

418-33-21420

O-RING

SN: 65001-UP

2шт.

34

417-22-11360

SHIM¤ 0.05MM

SN: 65001-UP

2шт.

|34

417-22-11370

SHIM¤ 0.2MM

SN: 65001-UP

2шт.

|34

417-22-11380

SHIM¤ 0.3MM

SN: 65001-UP

2шт.

|34

417-22-11390

SHIM¤ 0.8MM

SN: 65001-UP

1шт.

35

01010-31235

BOLT

SN: .-UP

8шт.

|35

0

BOLT

SN: 65001-.

8шт.

36

01643-31232

WASHER

SN: 65001-UP

8шт.

37

418-33-21120

PISTON

SN: 65001-UP

2шт.

38

418-33-21410

O-RING

SN: 65001-UP

2шт.

39

07040-11209

PLUG

SN: 65001-UP

2шт.

40

07002-11223

O-RING

SN: 65001-UP

2шт.

41

419-33-11460

BLEEDER

SN: 65001-UP

2шт.

42

418-22-23120

COVER

SN: 65001-UP

1шт.

43

04020-01228

PIN,DOWEL

SN: 65001-UP

2шт.

44

01010-31230

BOLT

SN: .-UP

16шт.

|44

0

BOLT

SN: 65001-.

16шт.

45

01643-31232

WASHER

SN: 65001-UP

16шт.

46

566-32-11620

CAP

SN: 65001-UP

2шт.

47

418-33-21251

PLATE

SN: 65001-UP

2шт.

Выбрано товаров: 60
