Запчасти Komatsu WA250-3 ГИДР. ПРОВОД. ОБОГРЕВАТЕЛЯ КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

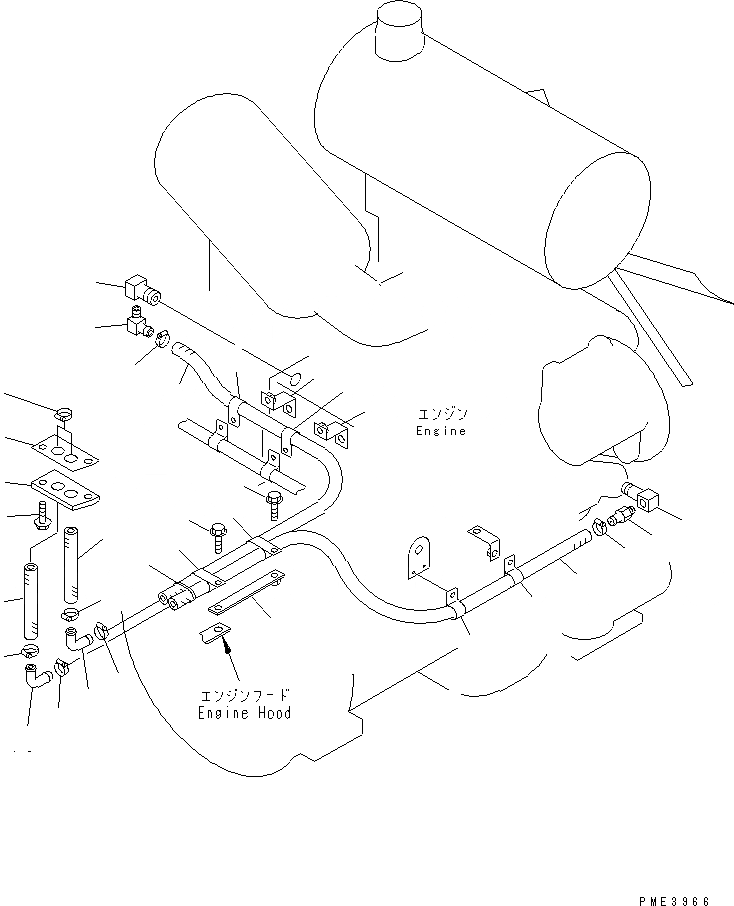

Схема запчастей Komatsu WA250-3 - ГИДР. ПРОВОД. ОБОГРЕВАТЕЛЯ КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
4
5
6
7
8
9
9
9
9
10
10
11
12
13
14
15
15
16
17
18
19
20
20
21
22
23
24
25
26

Артикул

Название

Примечание

Количество

1

418-07-25120

ELBOW

SN: 65001-UP

1шт.

2

416-942-1542

ELBOW

SN: 65001-UP

1шт.

3

09483-10510

HOSE

SN: 65001-UP

1шт.

4

09479-02400

CLAMP

SN: 66019-UP

1шт.

|4

07280-02523

CLAMP

SN: 65001-66018

1шт.

5

418-07-25130

ELBOW

SN: 65001-UP

1шт.

6

416-942-1560

CONNECTOR

SN: 65001-UP

1шт.

7

09483-10516

HOSE

SN: 65001-UP

1шт.

8

09479-02400

CLAMP

SN: 66019-UP

1шт.

|8

07280-02523

CLAMP

SN: 65001-66018

1шт.

9

08036-02514

CLIP

SN: 65001-UP

4шт.

10

418-07-25140

BRACKET

SN: 65001-UP

2шт.

11

09479-02400

CLAMP

SN: 66019-UP

1шт.

|11

07280-02523

CLAMP

SN: 65001-66018

1шт.

12

09479-02400

CLAMP

SN: 66019-UP

1шт.

|12

07280-02523

CLAMP

SN: 65001-66018

1шт.

13

418-07-25150

BRACKET

SN: 65001-UP

1шт.

14

01435-01020

BOLT

SN: 65001-UP

1шт.

15

421-07-11550

CLIP

SN: 65001-UP

2шт.

16

01435-01016

BOLT

SN: 65001-UP

1шт.

17

08034-20536

BAND

SN: 65001-UP

2шт.

18

416-942-1550

ELBOW

SN: 65001-UP

1шт.

19

417-07-25110

HOSE

SN: 65001-UP

1шт.

20

09479-02400

CLAMP

SN: 66019-UP

2шт.

|20

07280-02523

CLAMP

SN: 65001-66018

2шт.

21

416-942-1550

ELBOW

SN: 65001-UP

1шт.

22

417-07-25110

HOSE

SN: 65001-UP

1шт.

23

09479-02400

CLAMP

SN: 66019-UP

2шт.

|23

07280-02523

CLAMP

SN: 65001-66018

2шт.

24

421-07-23950

PLATE

SN: 65001-UP

1шт.

25

421-07-23960

SHEET

SN: 65001-UP

1шт.

26

01435-00610

BOLT

SN: 65001-UP

2шт.

Выбрано товаров: 32
