Запчасти Komatsu WA250-3 ТРАНСМИССИЯ (КОРПУС ТРАНСМИССИИ) (/)(№-) СИЛОВАЯ ПЕРЕДАЧА

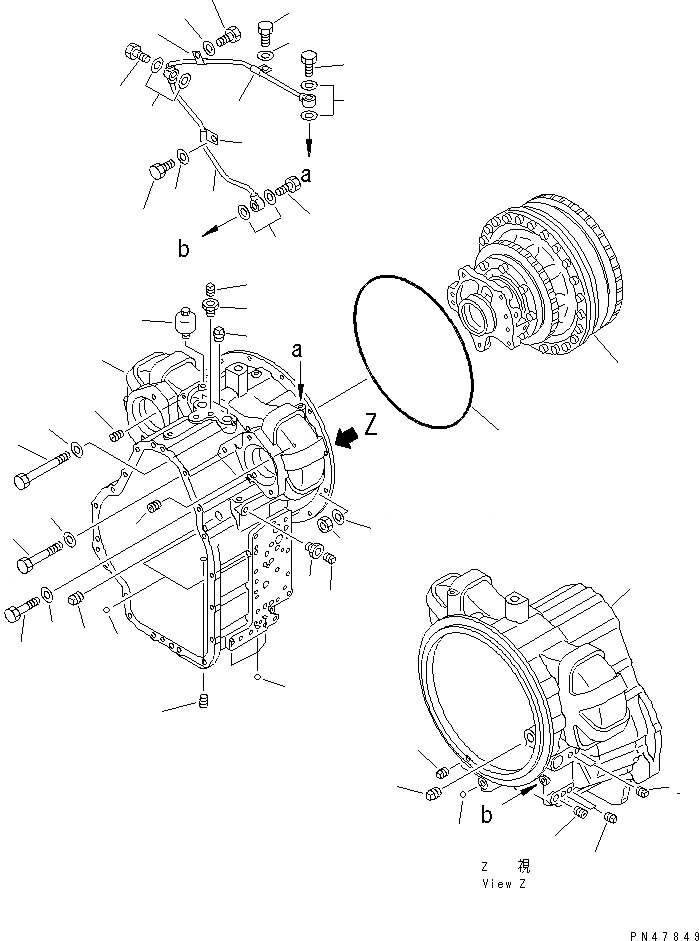

Схема запчастей Komatsu WA250-3 - ТРАНСМИССИЯ (КОРПУС ТРАНСМИССИИ) (/)(№-) СИЛОВАЯ ПЕРЕДАЧА
1
1
2
2
3
4
4
5
5
6
6
7
7
8
8
9
10
10
10
11
12
13
13
13
14
14
14
15
15
15
16
16
16
17
17
17
18
19
20
21
22
22
22
23
24
25

Артикул

Название

Примечание

Количество

|$0

714-13-10000

TORQFLOW ASS'Y

SN: 50001-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.2201 TO 2271.

-1шт.

|$2

714-13-11121

CASE ASS'Y,REAR

SN: 50001-UP

1шт.

1

0

CASE,REAR

SN: 50001-UP

1шт.

2

07042-00617

PLUG

SN: 50001-UP

2шт.

3

07042-70211

PLUG

SN: 50001-UP

1шт.

4

07043-70312

PLUG

SN: 50001-UP

2шт.

5

07042-30108

PLUG

SN: 50001-UP

4шт.

6

419-15-12750

ORIFICE

SN: 50001-UP

2шт.

7

21T-38-11390

BUSHING

SN: 50001-UP

2шт.

8

07042-30108

PLUG

SN: 50001-UP

2шт.

9

07043-70617

PLUG

SN: 50001-UP

2шт.

10

714-11-19390

BALL

SN: 50001-UP

7шт.

11

07030-00252

BREATHER

SN: 50001-UP

1шт.

12

714-13-18890

TUBE

SN: 50001-UP

1шт.

13

07206-30710

BOLT,JOINT

SN: 50001-UP

3шт.

14

07005-01012

SEAL, WASHER

SN: 50001-UP

6шт.

15

04434-50610

CLIP

SN: 50001-UP

3шт.

16

01010-31020

BOLT

SN: 50001-UP

3шт.

17

01643-31032

WASHER

SN: 50001-UP

3шт.

18

711-57-00300

TORQUE CONVERTER A.

SN: 50001-UP

1шт.

19

01010-31265

BOLT

SN: 50001-UP

1шт.

20

01010-31295

BOLT

SN: 50001-UP

3шт.

21

01011-31225

BOLT

SN: 50001-UP

1шт.

22

01643-31232

WASHER

SN: 50001-UP

5шт.

23

424-13-11110

O-RING

SN: 50001-UP

1шт.

24

01582-11008

NUT

SN: 50001-UP

12шт.

25

01643-31032

WASHER

SN: 50001-UP

12шт.

Выбрано товаров: 28
