РАБОЧЕЕ ОБОРУДОВАНИЕ
/

РУКОЯТЬ

Запчасти Komatsu WA250-1LC РУКОЯТЬ РАБОЧЕЕ ОБОРУДОВАНИЕ

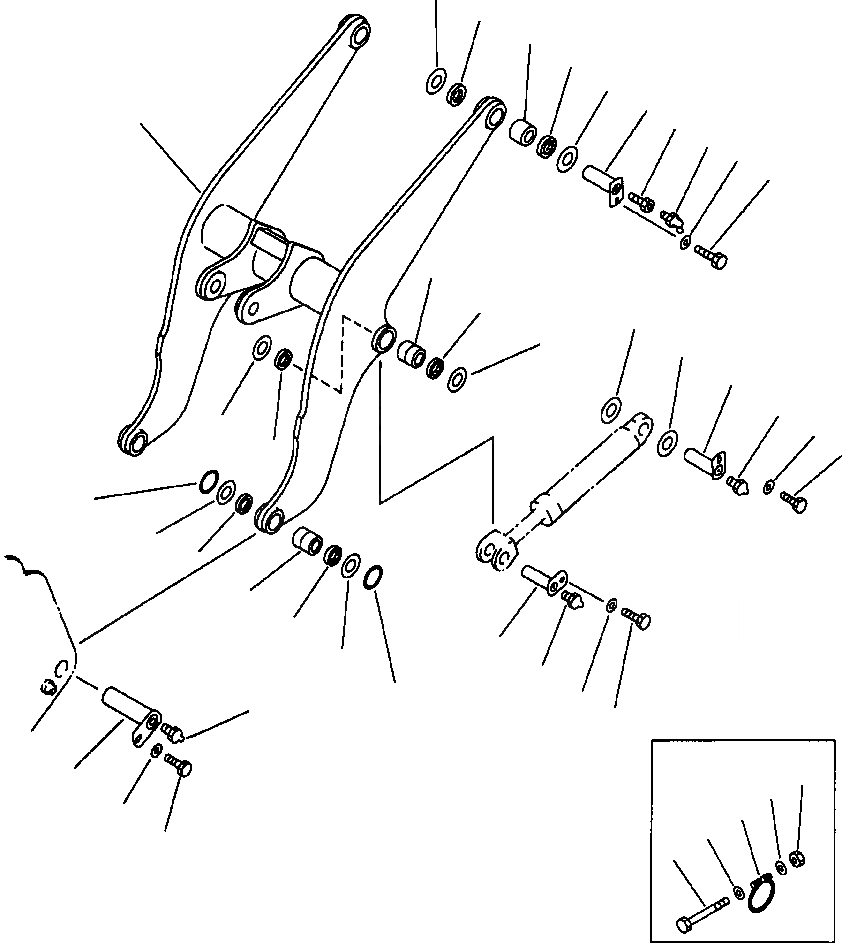

Схема запчастей Komatsu WA250-1LC - РУКОЯТЬ РАБОЧЕЕ ОБОРУДОВАНИЕ
8
3
2
3
8
9
1
10
11
13
12
6
7
14
15
14
16
18
15
20
19
7
22
31
21
5
4
5
30
17
21
18
22
20
27
19
25
26
24
22
29
24
28
23

№

Артикул

Название

Примечание

Количество

1

418-70-00601

LIFT ARM ASSEMBLY

1шт.

2

419-70-11810

BUSHING

2шт.

3

419-09-11110

SEAL DUST

4шт.

4

417-70-11860

BUSHING

2шт.

5

417-09-11120

SEAL, DUST

4шт.

6

418-70-11860

BUSHING

2шт.

7

418-09-11110

SEAL, DUST

4шт.

8

418-70-11450

SHIM, 1.5mm

2шт.

8

418-70-11460

SHIM, 3.0mm

2шт.

9

419-70-11981

PIN

2шт.

10

423-70-11160

NIPPLE

2шт.

11

07020-00675

FITTING, GREASE

2шт.

12

01010-51625

BOLT

2шт.

13

421-70-11280

WASHER

2шт.

14

419-70-11440

SHIM, 1.5mm

2шт.

14

419-70-11450

SHIM, 3.0mm

2шт.

15

418-70-11370

SHIM, 1.5mm

4шт.

16

419-70-11981

PIN

2шт.

17

418-70-11670

PIN

2шт.

18

07020-00000

FITTING, GREASE

4шт.

19

01010-51625

BOLT

4шт.

20

421-70-11280

WASHER

4шт.

21

418-70-11350

SHIM, 1.5mm

2шт.

21

418-70-11360

SHIM, 3.0mm

2шт.

22

418-70-11420

O-RING

4шт.

23

NOT USED

-1шт.

24

NOT USED

-1шт.

25

NOT USED

-1шт.

26

418-70-11910

PIN

2шт.

27

07020-00000

FITTING, GREASE

2шт.

28

01010-51625

BOLT

2шт.

29

421-70-11280

WASHER

2шт.

30

BUCKET (SEE PG 07-008)

-29шт.

31

LIFT CYLINDER (SEE PG 06-032)

-29шт.

Выбрано товаров: 34
