ТОПЛИВН. БАК., БАК И ФИЛЬТР (№788-)

Запчасти Komatsu WA200PZ-6 ТОПЛИВН. БАК., БАК И ФИЛЬТР (№788-) ТОПЛИВН. БАК., ДЛЯ EXCEPT ЕС

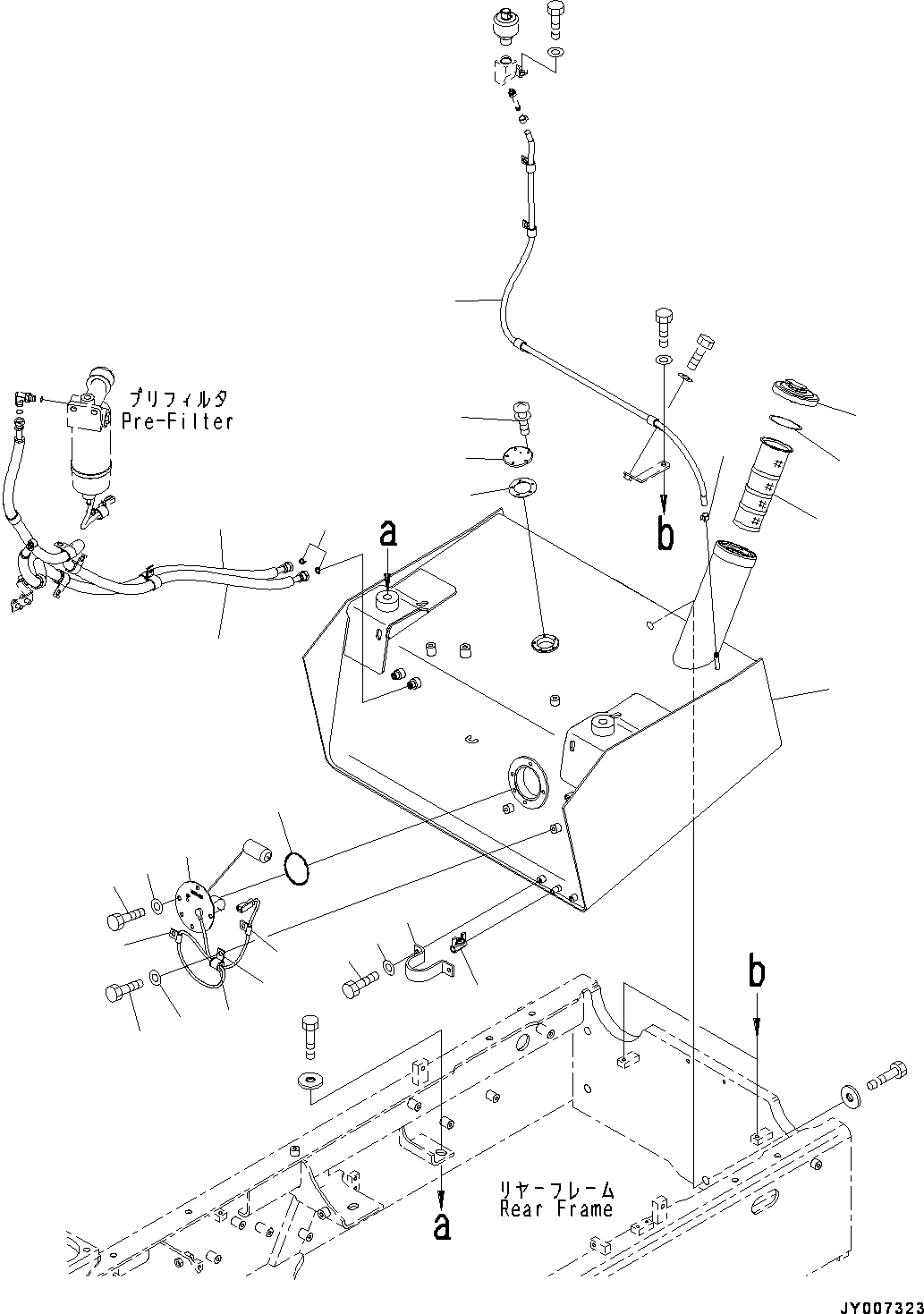

Схема запчастей Komatsu WA200PZ-6 - ТОПЛИВН. БАК., БАК И ФИЛЬТР (№788-) ТОПЛИВН. БАК., ДЛЯ EXCEPT ЕС
13
17
16
15
14
12
11
10
9
8
13
7
6
5
21
20
18
19
4
25
24
23
1
3
2
22
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

417-04-41110

Tank, Fuel

SN: 70883-UP

1шт.

2

17M-04-41190

Strainer

SN: 70883-UP

1шт.

3

423-04-11362

Cap

SN: 70883-UP

1шт.

4

417-04-21230

Packing

SN: 70883-UP

1шт.

5

7861-93-4832

Sensor, Fuel Level, Fuel

SN: 70899-UP

1шт.

5

7861-93-4831

Sensor, Fuel Level, Fuel

SN: 70883-70898

1шт.

6

01010-81020

Bolt

SN: 70883-UP

5шт.

7

01643-31032

Washer

SN: 70883-UP

5шт.

8

04434-51710

Clip

SN: 70883-UP

1шт.

9

07095-20211

Cushion

SN: 70883-UP

1шт.

10

01010-81020

Bolt

SN: 70883-UP

3шт.

11

01643-31032

Washer

SN: 70883-UP

3шт.

12

07000-12085

O-ring

SN: 70883-UP

1шт.

13

04434-50610

Clip

SN: 70883-UP

2шт.

14

363-04-11130

Valve

SN: 70883-UP

1шт.

15

417-04-10140

Cover

SN: 70883-UP

1шт.

16

01010-80816

Bolt

SN: 70883-UP

2шт.

17

01643-30823

Washer

SN: 70883-UP

2шт.

18

417-04-41310

Hose

SN: 70883-UP

1шт.

19

417-04-41331

Hose

SN: 70883-UP

1шт.

20

02896-11009

O-ring

SN: 70883-UP

2шт.

21

417-04-41440

Tube

SN: 70883-UP

1шт.

22

07285-00130

Clip

SN: 70883-UP

1шт.

23

418-04-31210

Cover

SN: 70883-UP

1шт.

24

01023-10510

Screw

SN: 70883-UP

5шт.

25

418-04-31220

Packing

SN: 70883-UP

1шт.

Выбрано товаров: 26
