Запчасти Komatsu WA200PZ-6 РАДИАТОР, КРЕПЛЕНИЕ (№788-) РАДИАТОР, С ШИР. СЕРДЦЕВИНА РАДИАТОР, LATCH ТИП

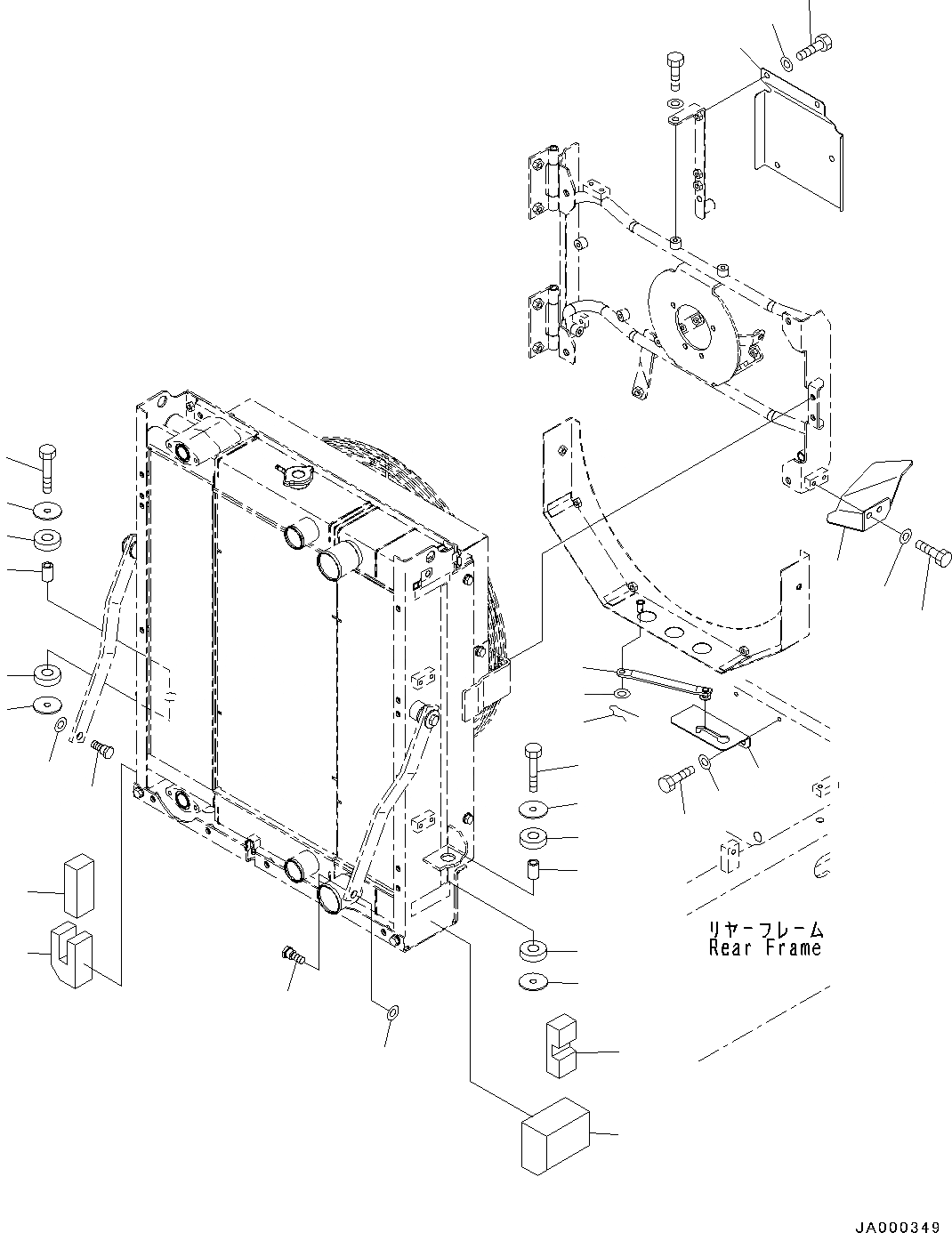

Схема запчастей Komatsu WA200PZ-6 - РАДИАТОР, КРЕПЛЕНИЕ (№788-) РАДИАТОР, С ШИР. СЕРДЦЕВИНА РАДИАТОР, LATCH ТИП
20
1
19
5
3
9
7
18
17
16
15
12
13
14
11
10
9
8
7
6
5
4
3
2
10
1
26
25
24
23
22
21

Артикул

Название

Примечание

Количество

1

418-03-11390

Cushion

SN: 70883-UP

2шт.

2

415-03-11210

Spacer

SN: 70883-UP

1шт.

3

416-03-11210

Washer

SN: 70883-UP

2шт.

4

01010-81265

Bolt

SN: 70883-UP

1шт.

5

418-03-11390

Cushion

SN: 70883-UP

2шт.

6

415-03-11210

Spacer

SN: 70883-UP

1шт.

7

416-03-11210

Washer

SN: 70883-UP

2шт.

8

01010-81265

Bolt

SN: 70883-UP

1шт.

9

01643-31232

Washer

SN: 70883-UP

2шт.

10

416-03-11281

Bolt

SN: 70883-UP

2шт.

11

417-03-41530

Seal

SN: 70883-UP

1шт.

12

418-03-41561

Sheet

SN: 70883-UP

1шт.

13

417-03-41540

Seal

SN: 70883-UP

1шт.

14

418-03-41551

Sheet

SN: 70883-UP

1шт.

15

417-03-43160

Plate

SN: 70883-UP

1шт.

16

01010-81025

Bolt

SN: 70883-UP

2шт.

17

01643-31032

Washer

SN: 70883-UP

2шт.

18

417-03-43171

Stopper

SN: 70883-UP

1шт.

19

04052-21038

Pin, Snap

SN: 70883-UP

1шт.

20

01640-21016

Washer

SN: 70883-UP

1шт.

21

418-03-43750

Cover

SN: 70883-UP

1шт.

22

01010-81020

Bolt

SN: 70883-UP

2шт.

23

01643-31032

Washer

SN: 70883-UP

2шт.

24

418-03-43260

Cover

SN: 70883-UP

1шт.

25

01010-D1020

Bolt

SN: 70883-UP

4шт.

26

01643-71032

Washer

SN: 70883-UP

4шт.

Выбрано товаров: 26
