Запчасти Komatsu WA200PZ-6 РАДИАТОР, КОМПОНЕНТЫ (№788-) РАДИАТОР, С ШИР. СЕРДЦЕВИНА РАДИАТОР, LATCH ТИП

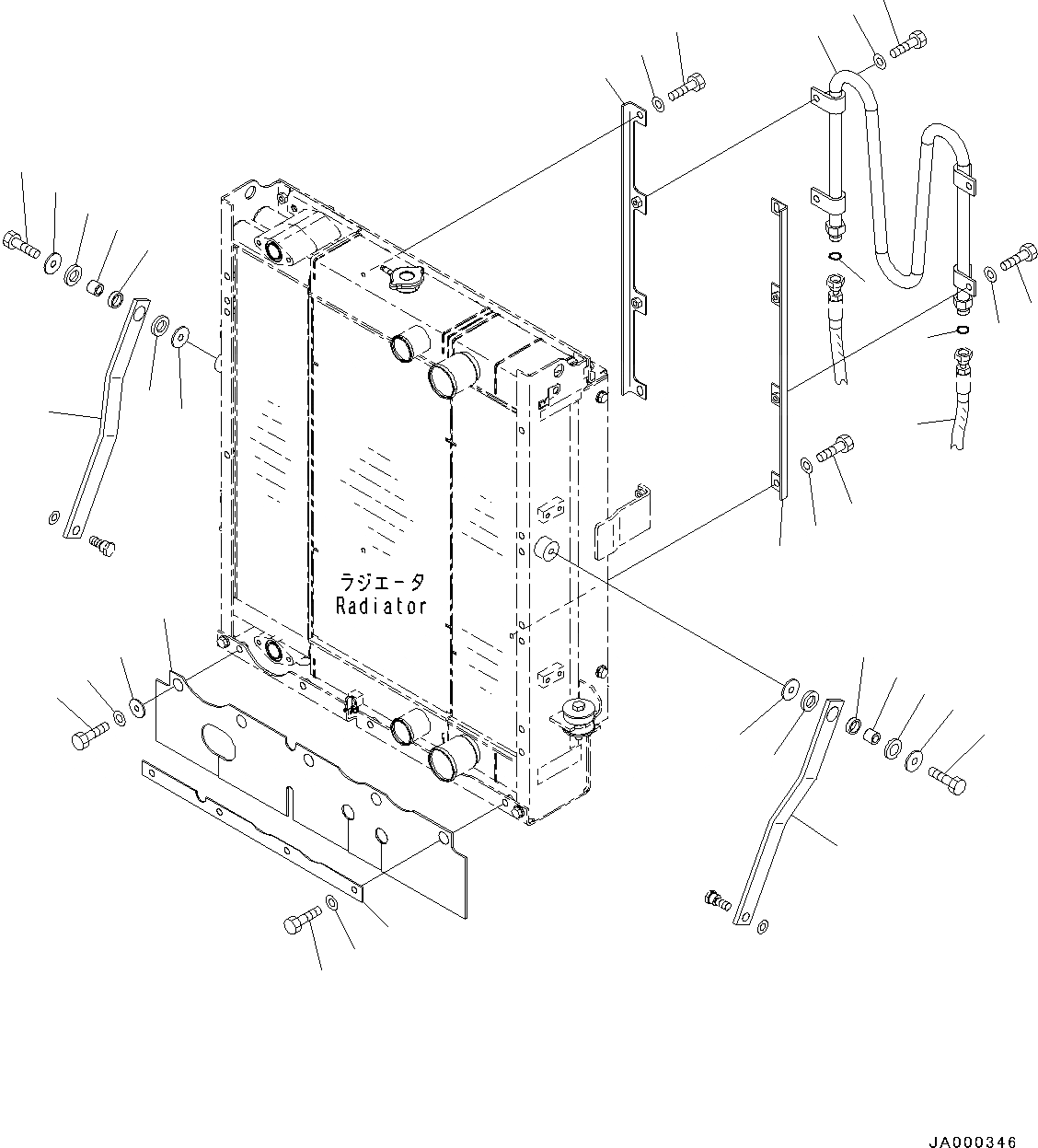

Схема запчастей Komatsu WA200PZ-6 - РАДИАТОР, КОМПОНЕНТЫ (№788-) РАДИАТОР, С ШИР. СЕРДЦЕВИНА РАДИАТОР, LATCH ТИП
9
13
12
9
14
15
17
14
15
16
18
2
3
4
4
2
3
3
4
5
5
4
3
1
11
10
7
8
6
13
6
8
7
10
11
12
19

Артикул

Название

Примечание

Количество

1

417-14-31121

Tube

SN: 70883-UP

1шт.

2

418-14-41130

Bracket

SN: 70883-UP

2шт.

3

01010-81025

Bolt

SN: 70883-UP

8шт.

4

01643-31032

Washer

SN: 70883-UP

8шт.

5

02896-21012

O-ring

SN: 70883-UP

2шт.

6

419-43-17920

Washer

SN: 70883-UP

2шт.

7

419-03-49330

Spacer

SN: 70883-UP

2шт.

8

416-03-11260

Cushion

SN: 70883-UP

2шт.

9

418-03-48181

Plate

SN: 70883-UP

2шт.

10

419-03-49320

Cushion

SN: 70883-UP

2шт.

11

416-03-11260

Cushion

SN: 70883-UP

2шт.

12

419-43-17920

Washer

SN: 70883-UP

2шт.

13

01010-81245

Bolt

SN: 70883-UP

2шт.

14

01010-81025

Bolt

SN: 70883-UP

5шт.

15

01643-31032

Washer

SN: 70883-UP

5шт.

16

103-54-21160

Collar

SN: 70883-UP

1шт.

17

418-03-41520

Plate

SN: 70883-UP

1шт.

18

418-03-41511

Sheet

SN: 70883-UP

1шт.

19

417-14-41231

Hose

SN: UP

-1шт.

Выбрано товаров: 19
