WA200PZ-6 S/N 70136 - 70342
/
M ЧАСТИ КОРПУСА
/

ЗАДН. КРЫЛО (КРЫЛО И ЩИТКИ) (ПОЛН. КРЫЛО)

Запчасти Komatsu WA200PZ-6 ЗАДН. КРЫЛО (КРЫЛО И ЩИТКИ) (ПОЛН. КРЫЛО) M ЧАСТИ КОРПУСА

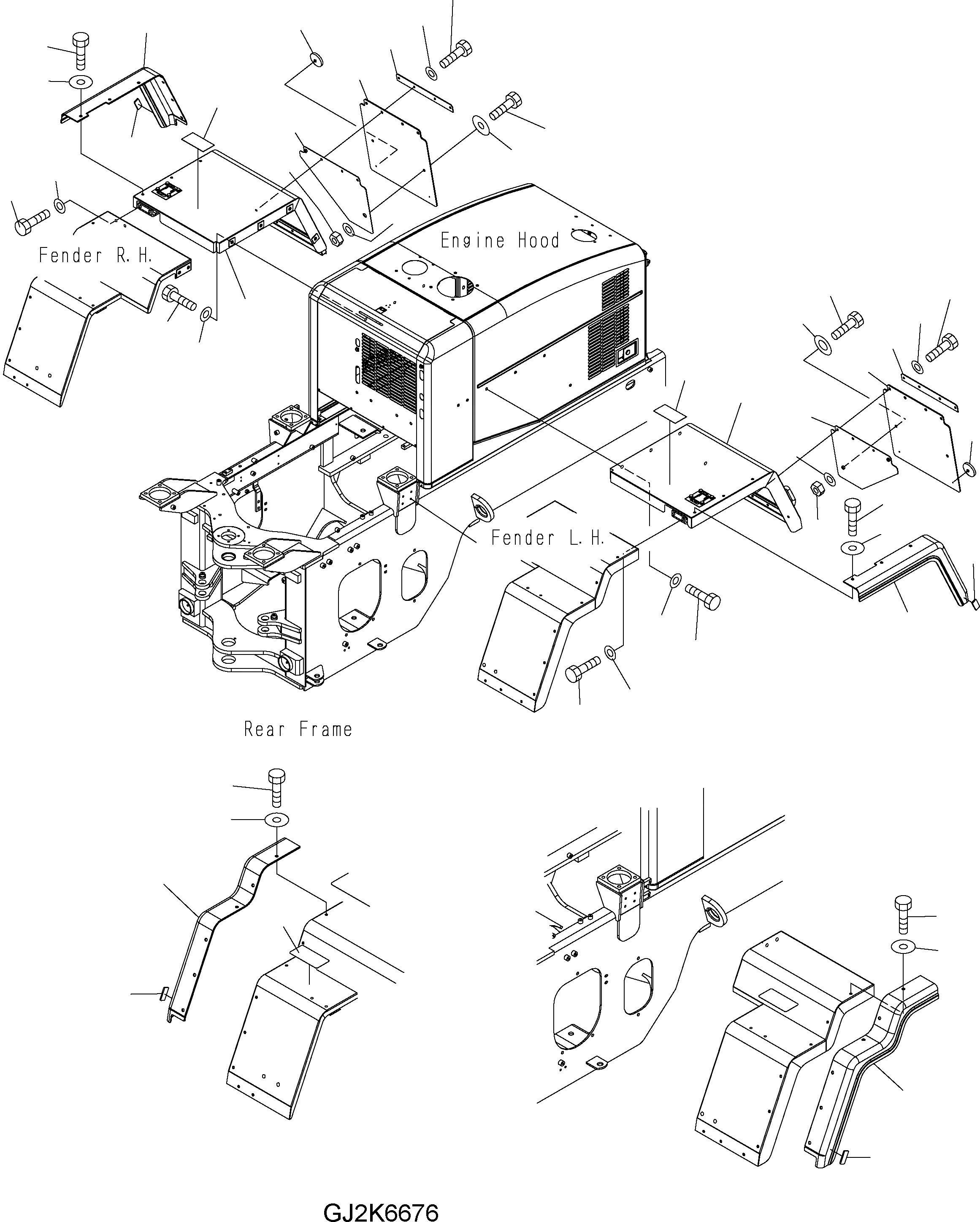

Схема запчастей Komatsu WA200PZ-6 - ЗАДН. КРЫЛО (КРЫЛО И ЩИТКИ) (ПОЛН. КРЫЛО) M ЧАСТИ КОРПУСА
31
32
41
9
28
11
24
13
7
26
39
14
35
34
32
31
37
40
29
30
33
2
27
5
6
7
23
1
25
41
38
10
12
36
14
4
8
3
30
29
18
20
16
17
19
22
15
21
31

№

Артикул

Название

Примечание

Количество

1

418-54-31318

FENDER, LHS

SN: 70136-70342

1шт.

2

418-54-31327

FENDER, RHS

SN: 70136-70342

1шт.

3

01010-81225

BOLT

SN: 70136-70342

4шт.

4

01643-31232

WASHER

SN: 70136-70342

4шт.

5

01010-81225

BOLT

SN: 70136-70342

4шт.

6

01643-31232

WASHER

SN: 70136-70342

4шт.

7

09805-C0881

PLATE, CAUTION, DO NOT GET ON

SN: 70136-70342

2шт.

8

418-54-34950

COVER, LHS

SN: 70136-70342

1шт.

9

418-54-34960

COVER, RHS

SN: 70136-70342

1шт.

10

01010-81025

BOLT

SN: 70136-70342

6шт.

11

01010-81025

BOLT

SN: 70136-70342

6шт.

12

01643-31032

WASHER

SN: 70136-70342

6шт.

13

01643-31032

WASHER

SN: 70136-70342

6шт.

14

42Y-06-H3050

REFLECTOR

SN: 70136-70342

2шт.

15

417-54-41330

COVER, LHS

SN: 70136-70342

1шт.

16

417-54-41340

COVER, RHS

SN: 70136-70342

1шт.

17

01010-81025

BOLT

SN: 70136-70342

6шт.

18

01010-81025

BOLT

SN: 70136-70342

6шт.

19

01643-31032

WASHER

SN: 70136-70342

6шт.

20

01643-31032

WASHER

SN: 70136-70342

6шт.

21

42Y-06-H3050

REFLECTOR

SN: 70136-70342

1шт.

22

42Y-06-H3050

REFLECTOR

SN: 70136-70342

1шт.

23

417-54-34652

SHEET

SN: 70136-70342

1шт.

24

417-54-34662

SHEET

SN: 70136-70342

1шт.

25

417-54-34640

PLATE

SN: 70136-70342

1шт.

26

417-54-34640

PLATE

SN: 70136-70342

1шт.

27

417-54-34840

PLATE

SN: 70136-70342

1шт.

28

417-54-34840

PLATE

SN: 70136-70342

1шт.

29

01010-81230

BOLT

SN: 70136-70342

4шт.

30

01643-31232

WASHER

SN: 70136-70342

4шт.

31

01010-81230

BOLT

SN: 70136-70342

4шт.

32

01643-31232

WASHER

SN: 70136-70342

4шт.

33

416-03-11210

WASHER

SN: 70136-70342

1шт.

34

416-03-11210

WASHER

SN: 70136-70342

1шт.

35

01580-11210

NUT

SN: 70136-70342

1шт.

36

01580-11210

NUT

SN: 70136-70342

1шт.

37

01643-31232

WASHER

SN: 70136-70342

1шт.

38

01643-31232

WASHER

SN: 70136-70342

1шт.

39

01010-81225

BOLT

SN: 70136-70342

1шт.

40

01010-81225

BOLT

SN: 70136-70342

1шт.

41

418-06-K1910

REFLECTOR

SN: 70136-70342

2шт.

Выбрано товаров: 41
