Главная
/
Справочники
/
Komatsu
/
Погрузчики фронтальные
/
WA200PZ-6 S/N 70136 - 70342
/
M ЧАСТИ КОРПУСА
/

КАПОТ (ДВЕРЬ, SPRING И ПЛАСТИНА) (ДЛЯ ПОЛН. КРЫЛО)

Запчасти Komatsu WA200PZ-6 КАПОТ (ДВЕРЬ, SPRING И ПЛАСТИНА) (ДЛЯ ПОЛН. КРЫЛО) M ЧАСТИ КОРПУСА

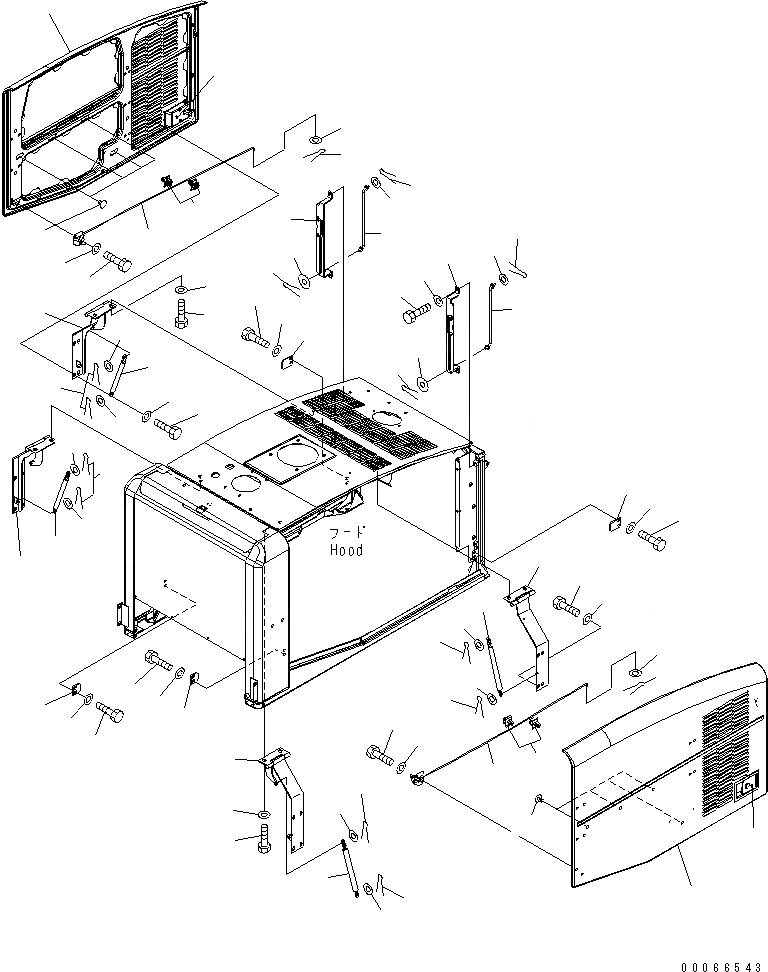

Схема запчастей Komatsu WA200PZ-6 - КАПОТ (ДВЕРЬ, SPRING И ПЛАСТИНА) (ДЛЯ ПОЛН. КРЫЛО) M ЧАСТИ КОРПУСА
1
2
3
4
5
6
7
8
9
10
11
12
8
9
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
27
29
30
31
27
32
33
34
35
34
34
35
34
35
35
27
34
35
34
34
35
32
33
30
31
20
36
37
38
21
34
39
40
41
42
42
43
43
42
36
41
42
44
44

№

Артикул

Название

Примечание

Количество

1

417-54-44710

DOOR

SN: 70136-70342

1шт.

2

421-54-31740

LOCK ASSEMBLY

SN: 70136-70342

1шт.

3

418-54-41370

LATCH ASSEMBLY

SN: 70136-70342

1шт.

4

01010-81020

BOLT

SN: 70136-70342

2шт.

5

01643-31032

WASHER

SN: 70136-70342

2шт.

6

418-54-31181

PLATE

SN: 70136-70342

1шт.

7

418-54-31192

PLATE

SN: 70136-70342

1шт.

8

01010-81025

BOLT

SN: 70136-70342

4шт.

9

01643-31032

WASHER

SN: 70136-70342

4шт.

10

418-54-34270

HOLDER

SN: 70136-70342

2шт.

11

01640-20508

WASHER

SN: 70136-70342

1шт.

12

04050-11610

PIN

SN: 70136-70342

1шт.

13

417-54-44720

DOOR

SN: 70136-70342

1шт.

14

421-54-31740

LOCK ASSEMBLY

SN: 70136-70342

1шт.

15

418-54-41380

LATCH ASSEMBLY

SN: 70136-70342

1шт.

16

01010-81020

BOLT

SN: 70136-70342

2шт.

17

01643-31032

WASHER

SN: 70136-70342

2шт.

18

418-54-31181

PLATE

SN: 70136-70342

1шт.

19

418-54-31192

PLATE

SN: 70136-70342

1шт.

20

01010-81025

BOLT

SN: 70136-70342

4шт.

21

01643-31032

WASHER

SN: 70136-70342

4шт.

22

418-54-34270

HOLDER

SN: 70136-70342

2шт.

23

01640-20508

WASHER

SN: 70136-70342

1шт.

24

04050-11610

PIN

SN: 70136-70342

1шт.

25

418-54-44780

HINGE

SN: 70136-70342

1шт.

26

418-54-44790

HINGE

SN: 70136-70342

1шт.

27

418-54-31960

GAS SPRING

SN: 70136-70342

4шт.

28

418-54-44751

HINGE

SN: 70136-70342

1шт.

29

418-54-44761

HINGE

SN: 70136-70342

1шт.

30

01010-81225

BOLT

SN: 70136-70342

8шт.

31

01643-31232

WASHER

SN: 70136-70342

8шт.

32

01010-81020

BOLT

SN: 70136-70342

20шт.

33

01643-31032

WASHER

SN: 70136-70342

20шт.

34

01640-20816

WASHER

SN: 70136-70342

8шт.

35

04050-12015

PIN

SN: 70136-70342

8шт.

36

418-54-41930

ROD

SN: 70136-70342

2шт.

37

418-54-41940

BRACKET

SN: 70136-70342

1шт.

38

418-54-44770

BRACKET

SN: 70136-70342

1шт.

39

01010-81025

BOLT

SN: 70136-70342

4шт.

40

01643-31032

WASHER

SN: 70136-70342

4шт.

41

01641-21016

WASHER

SN: 70136-70342

2шт.

42

04050-12015

PIN

SN: 70136-70342

4шт.

43

203-54-56970

WASHER

SN: 70136-70342

2шт.

44

416-54-21710

PLUG

SN: 70136-70342

8шт.

Выбрано товаров: 44
