Запчасти Komatsu WA200PZ-6 КАБИНА ROPS (КАБИНА)(№7-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

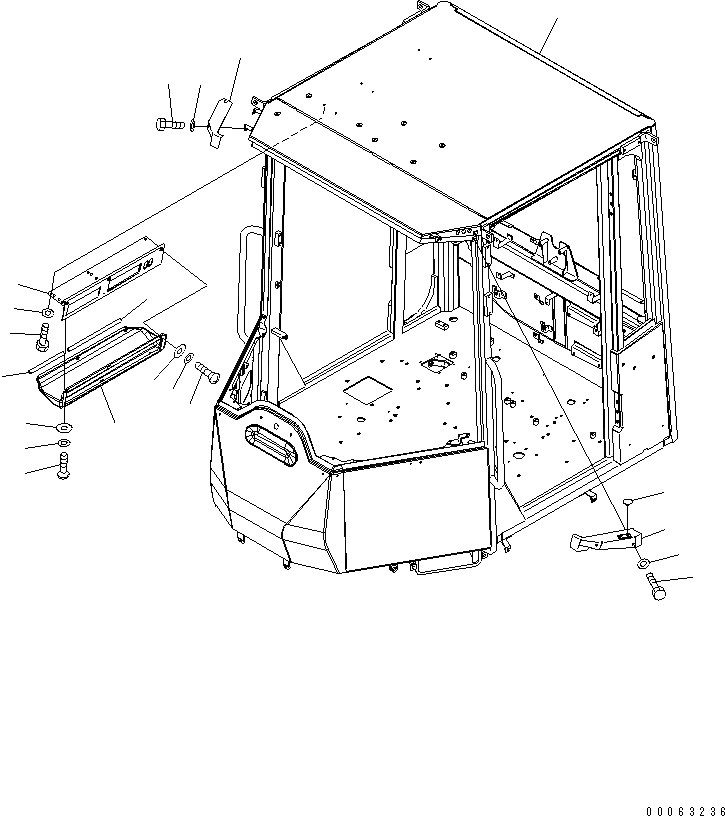

Схема запчастей Komatsu WA200PZ-6 - КАБИНА ROPS (КАБИНА)(№7-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
3
4
4
5
5
6
7
8
9
10
11
12
13
13
14
14
15

Артикул

Название

Примечание

Количество

|$12

418-926-4091

ROPS CAB ASS'Y,(MONOCOQUE TYPE)

SN: 70001-UP

1шт.

|$14

418-926-4901

ROPS CAB ASS'Y,(DOOR SASH)

SN: 70001-UP

1шт.

|$$3

THESE ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.K0210-01A0 TO K0210-08A0.

-1шт.

1

0

ROPS CAB

SN: 70698-UP

1шт.

1

0

ROPS CAB

SN: 70188-70697

1шт.

1

0

ROPS CAB

SN: 70001-70187

1шт.

2

418-925-3450

COVER

SN: 70001-UP

1шт.

3

01225-70620

SCREW

SN: 70001-UP

8шт.

4

418-926-3490

WASHER

SN: 70001-UP

8шт.

5

423-925-4620

WASHER

SN: 70001-UP

8шт.

6

418-926-4460

BRACKET

SN: 70001-UP

1шт.

7

01010-80616

BOLT

SN: 70001-UP

6шт.

8

01643-30623

WASHER

SN: 70001-UP

6шт.

9

418-926-4670

FINISHER

SN: 70001-UP

1шт.

10

423-54-42380

FINISHER

SN: 70001-UP

1шт.

11

418-926-4230

COVER,L.H.

SN: 70001-UP

1шт.

12

418-926-4240

COVER,R.H.

SN: 70001-UP

1шт.

13

01010-80612

BOLT

SN: 70001-UP

4шт.

14

01643-30623

WASHER

SN: 70001-UP

4шт.

15

426-56-21990

PLUG

SN: 70001-UP

2шт.

Выбрано товаров: 20
