Запчасти Komatsu WA200PT-5L ГИДРОЛИНИЯ (ЦИЛИНДР СТРЕЛЫS) (/) ГИДРАВЛИКА

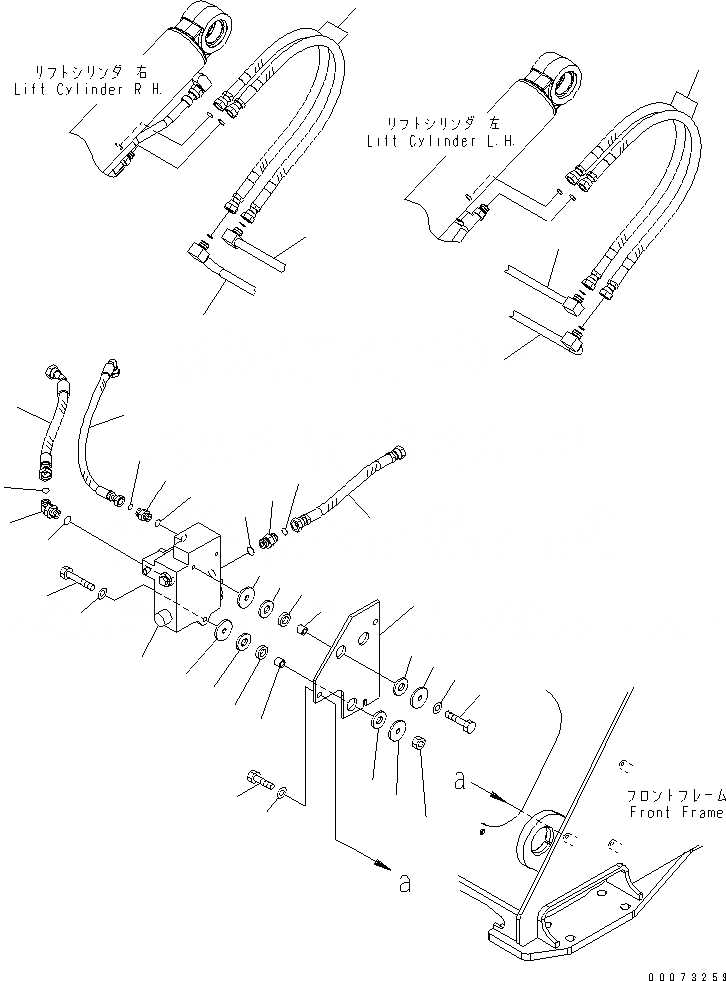

Схема запчастей Komatsu WA200PT-5L - ГИДРОЛИНИЯ (ЦИЛИНДР СТРЕЛЫS) (/) ГИДРАВЛИКА
1
1
2
3
4
5
6
6
7
7
7
7
8
8
8
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
25
26
27

Артикул

Название

Примечание

Количество

1

417-T90-3420

HOSE

SN: A89001-UP

4шт.

2

421-S99-3450

VALVE ASS'Y

SN: A89001-UP

1шт.

3

418-S99-3141

BRACKET

SN: A89001-UP

1шт.

4

01010-81275

BOLT

SN: A89001-UP

1шт.

5

01010-81250

BOLT

SN: A89001-UP

2шт.

6

01643-31232

WASHER

SN: A89001-UP

3шт.

7

418-54-13220

WASHER

SN: A89001-UP

6шт.

8

418-54-13151

CUSHION

SN: A89001-UP

6шт.

9

418-54-13161

CUSHION

SN: A89001-UP

3шт.

10

428-64-15110

COLLAR

SN: A89001-UP

3шт.

11

01580-11210

NUT

SN: A89001-UP

1шт.

12

01010-81230

BOLT

SN: A89001-UP

3шт.

13

01643-31232

WASHER

SN: A89001-UP

3шт.

14

02781-00522

UNION

SN: A89001-UP

1шт.

15

07002-12434

O-RING

SN: A89001-UP

1шт.

16

02896-11015

O-RING

SN: A89001-UP

1шт.

17

02783-10522

ELBOW

SN: A89001-UP

1шт.

18

07002-12434

O-RING

SN: A89001-UP

1шт.

19

02896-11015

O-RING

SN: A89001-UP

1шт.

20

02781-00422

UNION

SN: A89001-UP

1шт.

21

07002-12034

O-RING

SN: A89001-UP

1шт.

22

02896-11012

O-RING

SN: A89001-UP

1шт.

23

TUBE,(SEE FIG. H4200-05A0)

SN: A89001-UP

-1шт.

24

TUBE,(SEE FIG. H4200-05A0)

SN: A89001-UP

-1шт.

25

HOSE,(SEE FIG. H4200-12A0)

SN: A89001-UP

-1шт.

26

HOSE,(SEE FIG. H4200-12A0)

SN: A89001-UP

-1шт.

27

HOSE,(SEE FIG. H4200-12A0)

SN: A89001-UP

-1шт.

Выбрано товаров: 27
