Запчасти Komatsu WA200-6 ПЕРЕДН. WIRE Э/ПРОВОДКА (№C-) ПЕРЕДН. WIRE Э/ПРОВОДКА

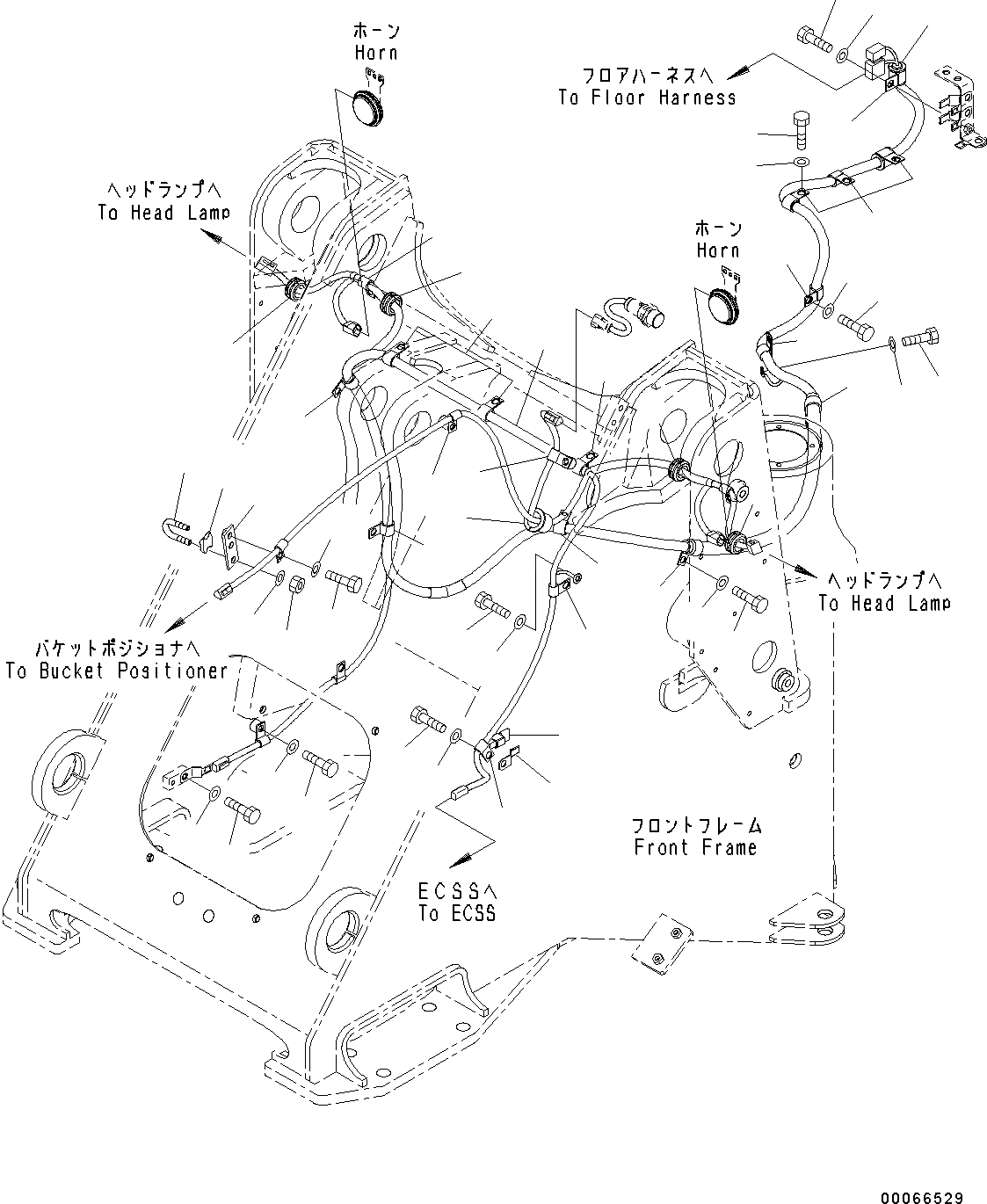

Схема запчастей Komatsu WA200-6 - ПЕРЕДН. WIRE Э/ПРОВОДКА (№C-) ПЕРЕДН. WIRE Э/ПРОВОДКА
14
14
13
18
17
13
24
20
14
13
22
21
23
7
12
15
16
13
14
10
8
9
10
1
9
10
7
7
7
9
2
9
19
10
11
10
9
13
14
13
16
10
10
15
14
4
5
6
3
10
11

Артикул

Название

Примечание

Количество

1

417-06-42141

Wire Harness

SN: C10001-UP

1шт.

2

21J-06-13661

Diode

SN: C10001-UP

1шт.

3

04434-52512

Clip

SN: C10001-UP

2шт.

4

01010-81020

Bolt

SN: C10001-UP

2шт.

5

01643-31032

Washer

SN: C10001-UP

2шт.

6

07095-20418

Cushion

SN: C10001-UP

2шт.

7

418-06-12430

Grommet

SN: C10001-UP

4шт.

8

426-09-11210

Grommet

SN: C10001-UP

1шт.

9

04434-51012

Clip

SN: C10001-UP

8шт.

10

04434-51712

Clip

SN: C10001-UP

10шт.

11

04434-52512

Clip

SN: C10001-UP

2шт.

12

04434-51412

Clip

SN: C10001-UP

1шт.

13

01010-81020

Bolt

SN: C10001-UP

20шт.

14

01643-31032

Washer

SN: C10001-UP

20шт.

15

01010-81016

Bolt

SN: C10001-UP

2шт.

16

01643-31032

Washer

SN: C10001-UP

2шт.

17

01010-81020

Bolt

SN: C10001-UP

1шт.

18

01643-31032

Washer

SN: C10001-UP

1шт.

19

08193-21012

Clip

SN: C10001-UP

2шт.

20

417-06-32280

Bracket

SN: C10001-UP

1шт.

21

01597-01009

Nut

SN: C10001-UP

2шт.

22

01643-31032

Washer

SN: C10001-UP

2шт.

23

07283-32738

Clip

SN: C10001-UP

1шт.

24

07283-52737

Seat

SN: C10001-UP

1шт.

Выбрано товаров: 24
