Запчасти Komatsu WA200-6 ТОПЛИВН. БАК. КРЕПЛЕНИЕS (№C-) ТОПЛИВН. БАК.

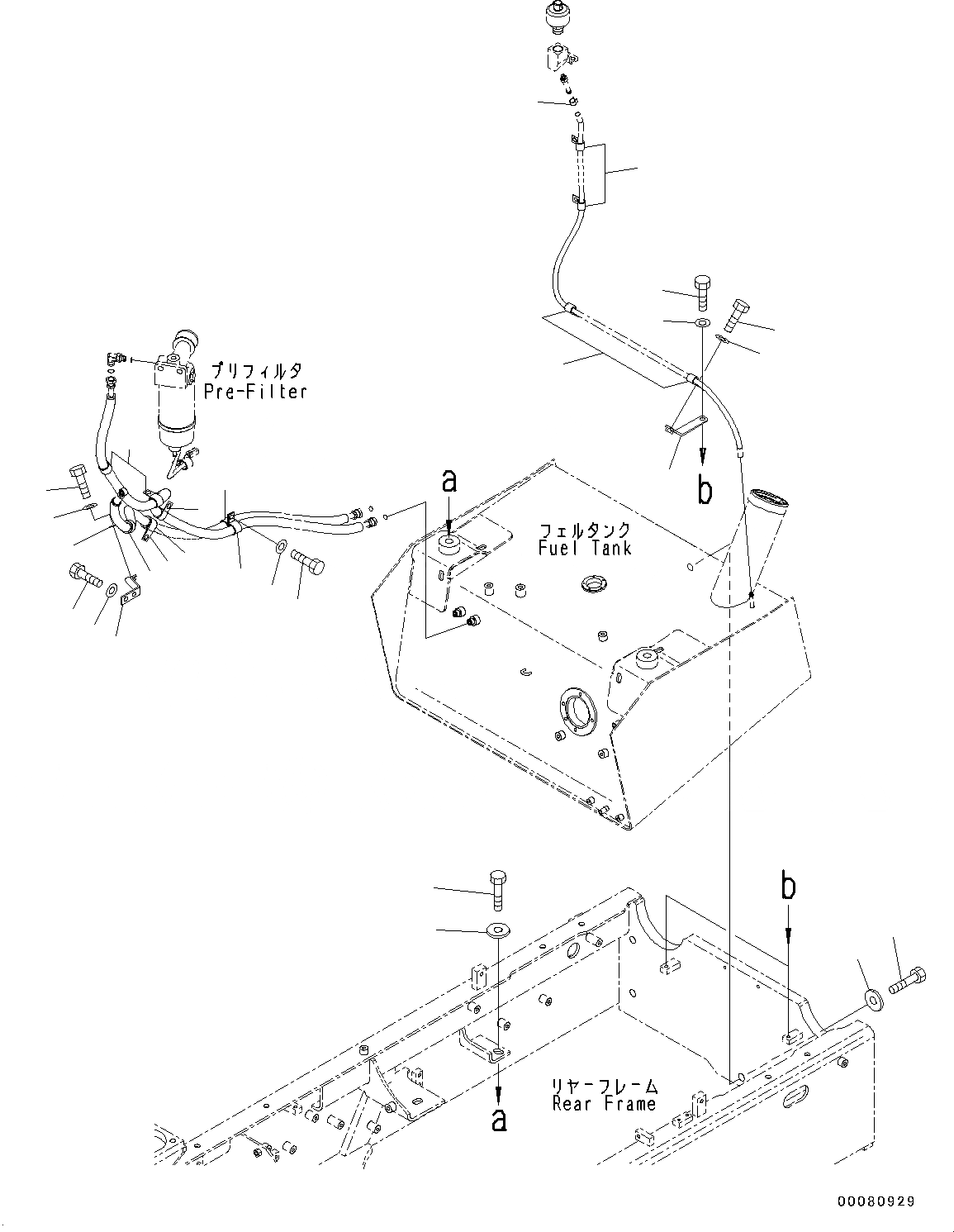

Схема запчастей Komatsu WA200-6 - ТОПЛИВН. БАК. КРЕПЛЕНИЕS (№C-) ТОПЛИВН. БАК.
1
1
2
2
6
7
5
5
5
5
3
7
8
7
4
3
6
6
4
11
12
10
15
14
13
10
9

№

Артикул

Название

Примечание

Количество

1

01010-81665

Bolt

SN: C10001-UP

3шт.

2

421-70-11280

Washer

SN: C10001-UP

3шт.

3

04434-52711

Clip

SN: C10001-UP

2шт.

4

07095-20420

Cushion

SN: C10001-UP

2шт.

5

04434-51910

Clip

SN: C10001-UP

5шт.

6

01010-81020

Bolt

SN: C10001-UP

10шт.

7

01643-31032

Washer

SN: C10001-UP

10шт.

8

417-04-41420

Bracket

SN: C10001-UP

1шт.

9

07285-00130

Clip

SN: C10001-UP

1шт.

10

04434-51910

Clip

SN: C10001-UP

4шт.

11

01010-81020

Bolt

SN: C10001-UP

4шт.

12

01643-31032

Washer

SN: C10001-UP

4шт.

13

417-04-41450

Bracket

SN: C10001-UP

2шт.

14

01010-81020

Bolt

SN: C10001-UP

2шт.

15

01643-31032

Washer

SN: C10001-UP

2шт.

Выбрано товаров: 15
