WA200-6 S/N C10001-UP
/
ЧАСТИ КОРПУСАS И КРЫШКИ
/
ЗАДН. КРЫЛО
/

ЗАДН. КРЫЛО КРЫЛО И СУППОРТ (№C-)

Запчасти Komatsu WA200-6 ЗАДН. КРЫЛО КРЫЛО И СУППОРТ (№C-) ЗАДН. КРЫЛО

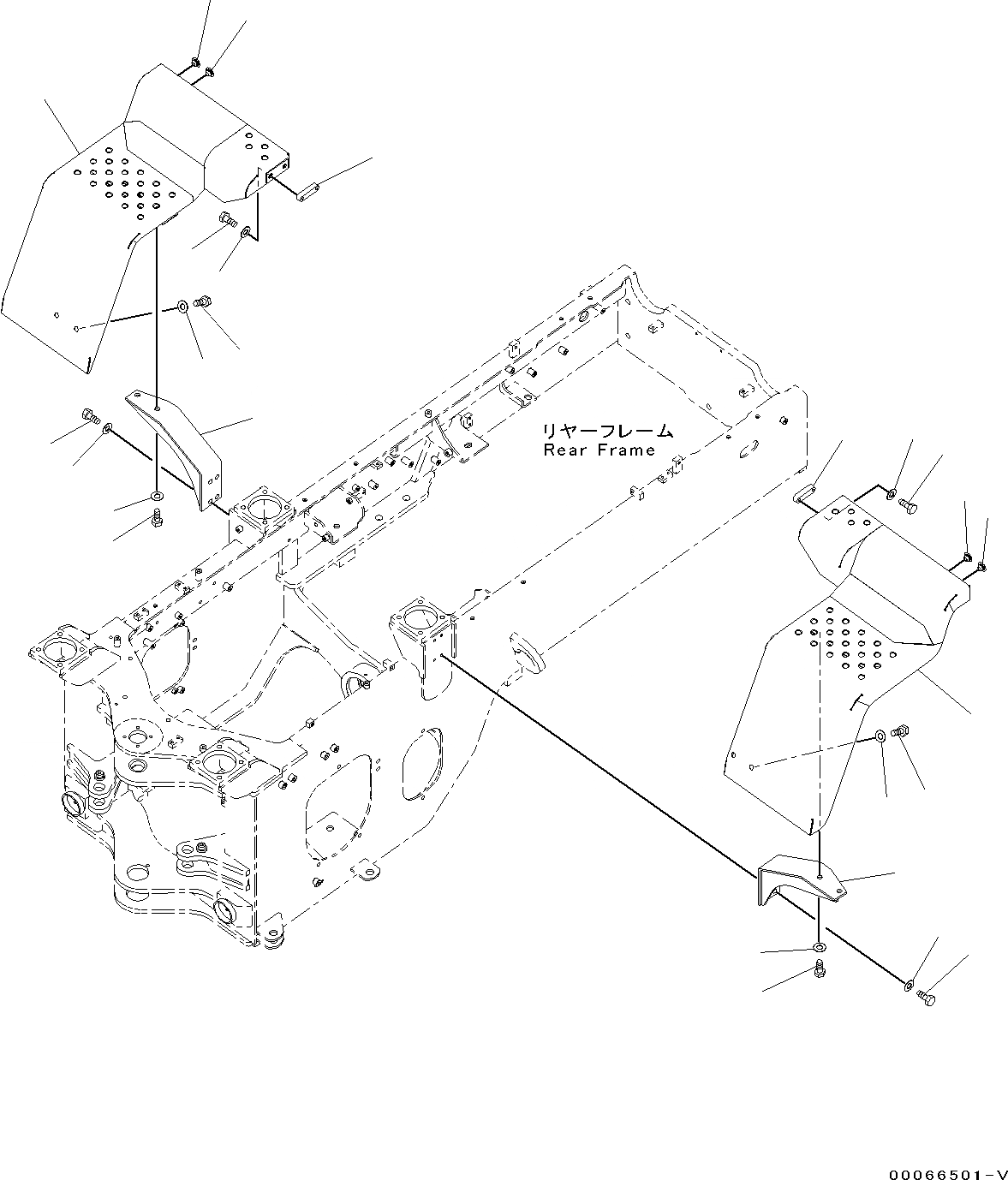

Схема запчастей Komatsu WA200-6 - ЗАДН. КРЫЛО КРЫЛО И СУППОРТ (№C-) ЗАДН. КРЫЛО
1
4
2
7
7
15
16
18
6
17
19
3
24
5
8
11
9
14
14
20
21
23
13
22
10
12

№

Артикул

Название

Примечание

Количество

1

417-54-41211

Fender,LHS

SN: C10001-UP

1шт.

2

01010-81225

Bolt

SN: C10001-UP

2шт.

3

01643-31232

Washer

SN: C10001-UP

2шт.

4

01010-81230

Bolt

SN: C10001-UP

2шт.

5

01643-31232

Washer

SN: C10001-UP

2шт.

6

418-54-33570

Seat

SN: C10001-UP

1шт.

7

421-54-21850

Plug

SN: C10001-UP

2шт.

8

417-54-41221

Fender,RHS

SN: C10001-UP

1шт.

9

01010-81225

Bolt

SN: C10001-UP

2шт.

10

01643-31232

Washer

SN: C10001-UP

2шт.

11

01010-81230

Bolt

SN: C10001-UP

2шт.

12

01643-31232

Washer

SN: C10001-UP

2шт.

13

418-54-33570

Seat

SN: C10001-UP

1шт.

14

421-54-21850

Plug

SN: C10001-UP

2шт.

15

418-54-41230

Bracket, L.H

SN: C10001-UP

1шт.

16

01010-81225

Bolt

SN: C10001-UP

2шт.

17

01643-31232

Washer

SN: C10001-UP

2шт.

18

01010-81230

Bolt

SN: C10001-UP

4шт.

19

01643-31232

Washer

SN: C10001-UP

4шт.

20

418-54-41240

Bracket, R.H

SN: C10001-UP

1шт.

21

01010-81225

Bolt

SN: C10001-UP

2шт.

22

01643-31232

Washer

SN: C10001-UP

2шт.

23

01010-81230

Bolt

SN: C10001-UP

4шт.

24

01643-31232

Washer

SN: C10001-UP

4шт.

Выбрано товаров: 24
