WA200-6 S/N C10001-UP
/
КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
/
УПРАВЛЕНИЕ ПОГРУЗКОЙ БЛОК
/

УПРАВЛЕНИЕ ПОГРУЗКОЙ БЛОК ШЛАНГИ (№C-)

Запчасти Komatsu WA200-6 УПРАВЛЕНИЕ ПОГРУЗКОЙ БЛОК ШЛАНГИ (№C-) УПРАВЛЕНИЕ ПОГРУЗКОЙ БЛОК

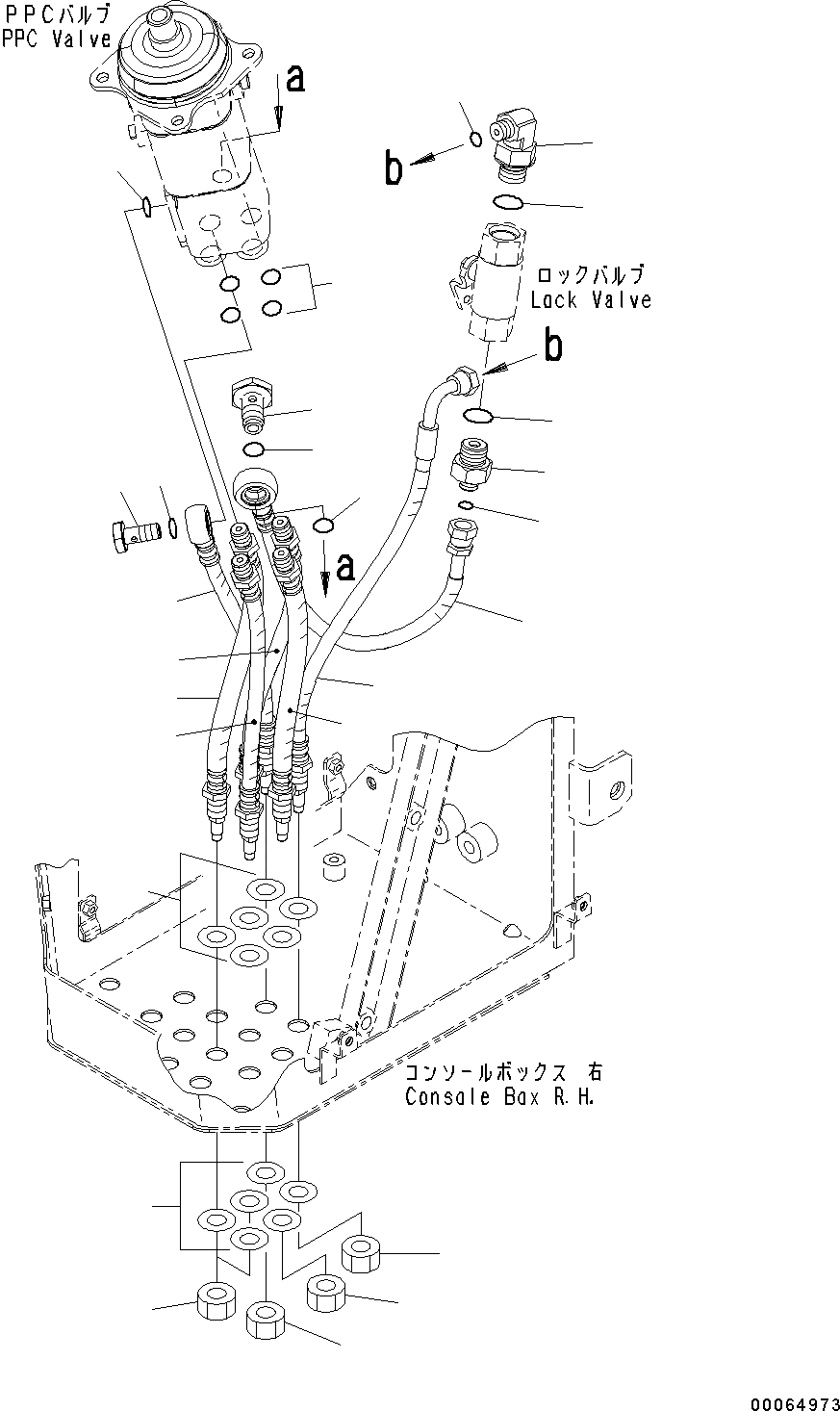

Схема запчастей Komatsu WA200-6 - УПРАВЛЕНИЕ ПОГРУЗКОЙ БЛОК ШЛАНГИ (№C-) УПРАВЛЕНИЕ ПОГРУЗКОЙ БЛОК
12
9
13
7
6
8
19
3
5
4
11
11
18
20
19
16
17
15
22
22
14
1
14
21
2
10

№

Артикул

Название

Примечание

Количество

1

01583-11408

Nut

SN: C10001-UP

1шт.

2

418-43-38221

Hose, L=380mm, Blue-Red

SN: C10001-UP

1шт.

3

11Y-62-12170

Elbow

SN: C10001-UP

1шт.

4

02896-11008

O-ring

SN: C10001-UP

1шт.

5

07002-02034

O-ring

SN: C10001-UP

1шт.

6

8255-62-4370

Union

SN: C10001-UP

1шт.

7

07002-02034

O-ring

SN: C10001-UP

1шт.

8

02896-11008

O-ring

SN: C10001-UP

1шт.

9

418-43-38231

Hose, L=380mm

SN: C10001-UP

1шт.

10

20Y-62-18910

Bolt

SN: C10001-UP

1шт.

11

07000-12018

O-ring

SN: C10001-UP

2шт.

12

07002-01423

O-ring

SN: C10001-UP

4шт.

13

418-43-38243

Hose, L=300mm

SN: C10001-UP

1шт.

14

01583-11408

Nut

SN: C10001-UP

4шт.

15

418-43-38253

Hose, L=300mm

SN: C10001-UP

1шт.

16

418-43-38262

Hose, L=300mm

SN: C10001-UP

1шт.

17

418-43-38272

Hose, L=300mm

SN: C10001-UP

1шт.

18

20Y-62-18890

Bolt

SN: C10001-UP

1шт.

19

07000-12015

O-ring

SN: C10001-UP

2шт.

20

418-43-38282

Hose, L=330mm

SN: C10001-UP

1шт.

21

01583-11408

Nut

SN: C10001-UP

1шт.

22

01643-31445

Washer

SN: C10001-UP

12шт.

Выбрано товаров: 22
