WA200-6 S/N 70001-UP
/
ЭЛЕКТРИКА
/

ПЕРЕДН. Э/ПРОВОДКА (ДЛЯ СТРЕЛЫ KICK OUT)

Запчасти Komatsu WA200-6 ПЕРЕДН. Э/ПРОВОДКА (ДЛЯ СТРЕЛЫ KICK OUT) ЭЛЕКТРИКА

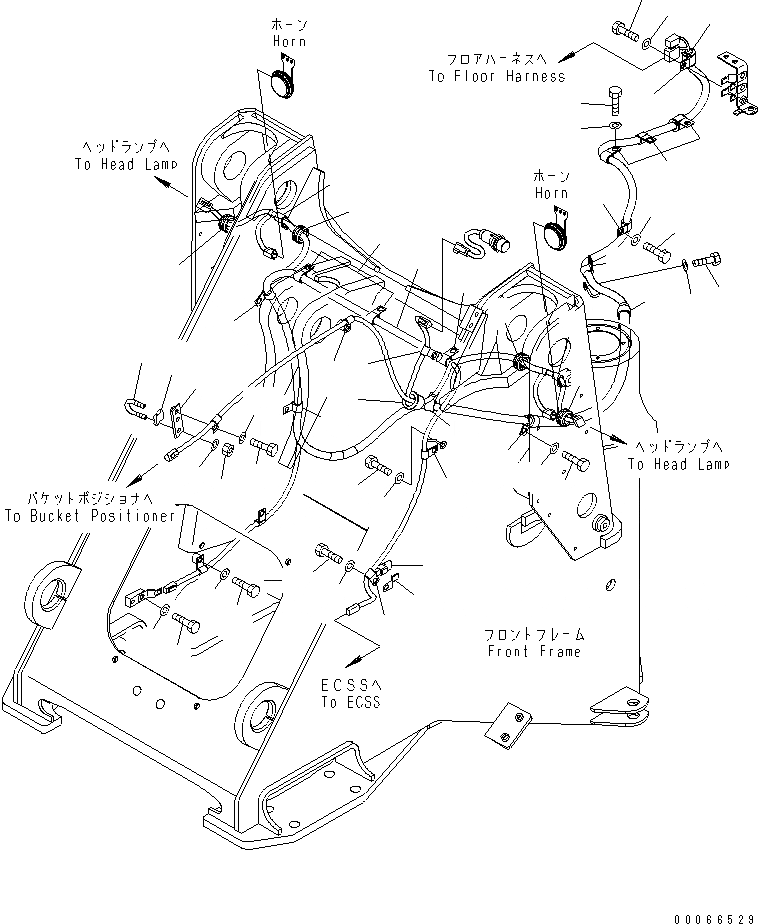

Схема запчастей Komatsu WA200-6 - ПЕРЕДН. Э/ПРОВОДКА (ДЛЯ СТРЕЛЫ KICK OUT) ЭЛЕКТРИКА
1
2
3
4
5
6
7
7
7
7
8
9
9
9
9
9
10
10
10
10
10
10
10
10
11
11
12
13
13
13
13
13
13
14
14
14
14
14
14
15
15
16
16
17
18
19
20
21
22
23
24

№

Артикул

Название

Примечание

Количество

1

417-06-42141

WIRING HARNESS

SN: 70009-UP

1шт.

1

417-06-42140

WIRING HARNESS

SN: 70001-70008

1шт.

2

21J-06-13661

DIODE

SN: 70001-UP

1шт.

3

04434-52512

CLIP

SN: 70001-UP

2шт.

4

01010-81020

BOLT

SN: 70001-UP

2шт.

5

01643-31032

WASHER

SN: 70001-UP

2шт.

6

07095-20418

CUSHION

SN: 70001-UP

2шт.

7

418-06-12430

GROMMET

SN: 70001-UP

4шт.

8

426-09-11210

GROMMET

SN: 70001-UP

1шт.

9

04434-51012

CLIP

SN: 70001-UP

8шт.

10

04434-51712

CLIP

SN: 70001-UP

10шт.

11

04434-52512

CLIP

SN: 70001-UP

2шт.

12

04434-51412

CLIP

SN: 70001-UP

1шт.

13

01010-81020

BOLT

SN: 70001-UP

20шт.

14

01643-31032

WASHER

SN: 70001-UP

20шт.

15

01010-81016

BOLT

SN: 70001-UP

2шт.

16

01643-31032

WASHER

SN: 70001-UP

2шт.

17

01010-81020

BOLT

SN: 70001-UP

1шт.

18

01643-31032

WASHER

SN: 70001-UP

1шт.

19

08193-21012

CLIP

SN: 70001-UP

2шт.

20

417-06-32280

BRACKET

SN: 70001-UP

1шт.

21

01597-01009

NUT

SN: 70001-UP

2шт.

22

01643-31032

WASHER

SN: 70001-UP

2шт.

23

07283-32738

CLIP

SN: 70001-UP

1шт.

24

07283-52737

SEAT

SN: 70001-UP

1шт.

Выбрано товаров: 25
