Запчасти Komatsu WA200-5-SN КАПОТ (ЗАЩИТА РАДИАТОРА) (СНЕГОУБОРОЧН. СПЕЦ-Я.) ЧАСТИ КОРПУСА

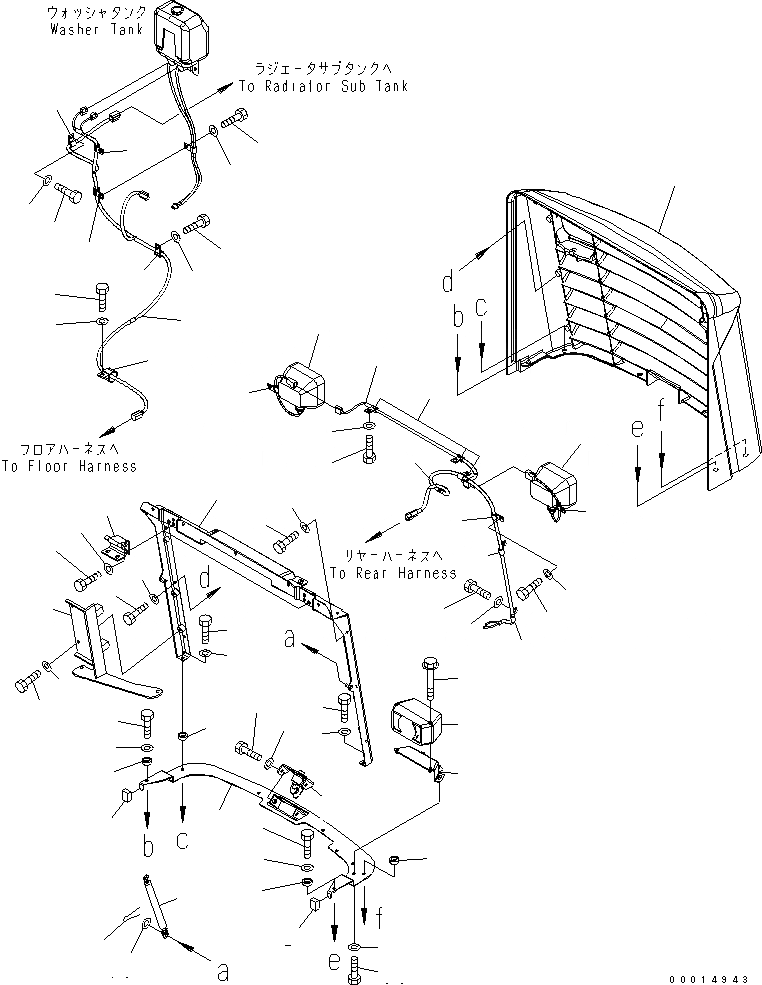

Схема запчастей Komatsu WA200-5-SN - КАПОТ (ЗАЩИТА РАДИАТОРА) (СНЕГОУБОРОЧН. СПЕЦ-Я.) ЧАСТИ КОРПУСА
1
2
2
3
4
4
5
5
6
7
7
8
8
9
9
10
10
11
11
11
11
12
13
14
15
16
17
18
19
20
21
22
22
22
23
23
23
24
24
25
25
26
27
28
29
30
30
30
30
31
32
32
33
33
33
34
34
34
35
35
36
37
38
39
40
41
42
43

Артикул

Название

Примечание

Количество

1

418-54-31142

GRILLE

SN: 65001-UP

1шт.

2

418-54-35410

CUSHION

SN: 65001-UP

2шт.

3

418-944-3270

BRACKET

SN: 65001-UP

1шт.

4

01010-80820

BOLT

SN: 65001-UP

13шт.

5

01643-30823

WASHER

SN: 65001-UP

13шт.

6

418-54-31163

BRACKET

SN: 65001-UP

1шт.

7

01010-D0820

BOLT

SN: 65001-UP

2шт.

8

01643-70823

WASHER

SN: 65001-UP

2шт.

9

01010-D0820

BOLT

SN: 65001-UP

4шт.

10

418-54-35450

WASHER

SN: 65001-UP

4шт.

11

418-54-31970

SPACER

SN: 65001-UP

6шт.

12

418-54-31172

HINGE,GRILLE

SN: 65001-UP

2шт.

13

01010-81020

BOLT

SN: 65001-UP

8шт.

14

01643-31032

WASHER

SN: 65001-UP

8шт.

15

417-54-21562

LOCK ASS'Y

SN: 65278-UP

1шт.

|15

417-54-21561

LOCK ASS'Y

SN: 65001-65278

1шт.

16

01010-80816

BOLT

SN: 65001-UP

2шт.

17

01643-30823

WASHER

SN: 65001-UP

2шт.

18

418-Z96-3130

GAS SPRING

SN: 65001-UP

2шт.

19

01640-20816

WASHER

SN: 65001-UP

4шт.

20

04050-12015

PIN

SN: 65001-UP

4шт.

21

417-06-32120

WIRING HARNESS

SN: 65001-UP

1шт.

22

01010-81020

BOLT

SN: 65001-UP

4шт.

23

01643-31032

WASHER

SN: 65001-UP

4шт.

24

04434-51412

CLIP

SN: 65001-UP

2шт.

25

04434-51012

CLIP

SN: 65001-UP

2шт.

26

04434-53412

CLIP

SN: 65001-UP

1шт.

27

01010-81020

BOLT

SN: 65001-UP

1шт.

28

01643-31032

WASHER

SN: 65001-UP

1шт.

29

418-06-32312

WIRING HARNESS

SN: 65001-UP

1шт.

30

04434-51010

CLIP

SN: 65001-UP

4шт.

31

04434-50810

CLIP

SN: 65001-UP

2шт.

32

417-06-32610

CLIP

SN: 65001-UP

3шт.

33

01010-80816

BOLT

SN: 65001-UP

9шт.

34

01643-30823

WASHER

SN: 65001-UP

9шт.

35

421-06-23350

LAMP ASS'Y

SN: 65001-UP

2шт.

|35

421-06-23320

LENS

SN: 65001-UP

1шт.

|35

421-06-23330

BULB¤ 70W

SN: 65001-UP

1шт.

36

08164-C0000

BUZZER

SN: 65117-UP

1шт.

|36

14X-06-31520

ALARM

SN: 65001-65116

1шт.

37

01435-00895

BOLT

SN: 65001-UP

2шт.

38

418-54-31980

BRACKET

SN: 65001-UP

1шт.

39

01010-80816

BOLT

SN: 65001-UP

3шт.

40

01643-30823

WASHER

SN: 65001-UP

3шт.

41

419-Z96-3111

BRACKET

SN: 65001-UP

1шт.

42

01010-81020

BOLT

SN: 65001-UP

3шт.

43

01643-31032

WASHER

SN: 65001-UP

3шт.

Выбрано товаров: 47
