Главная
/
Справочники
/
Komatsu
/
Погрузчики фронтальные
/
WA200-5 S/N H50001 - Up
/
E ЭЛЕКТРИКА
/

ПЕРЕДН. Э/ПРОВОДКА

Запчасти Komatsu WA200-5 ПЕРЕДН. Э/ПРОВОДКА E ЭЛЕКТРИКА

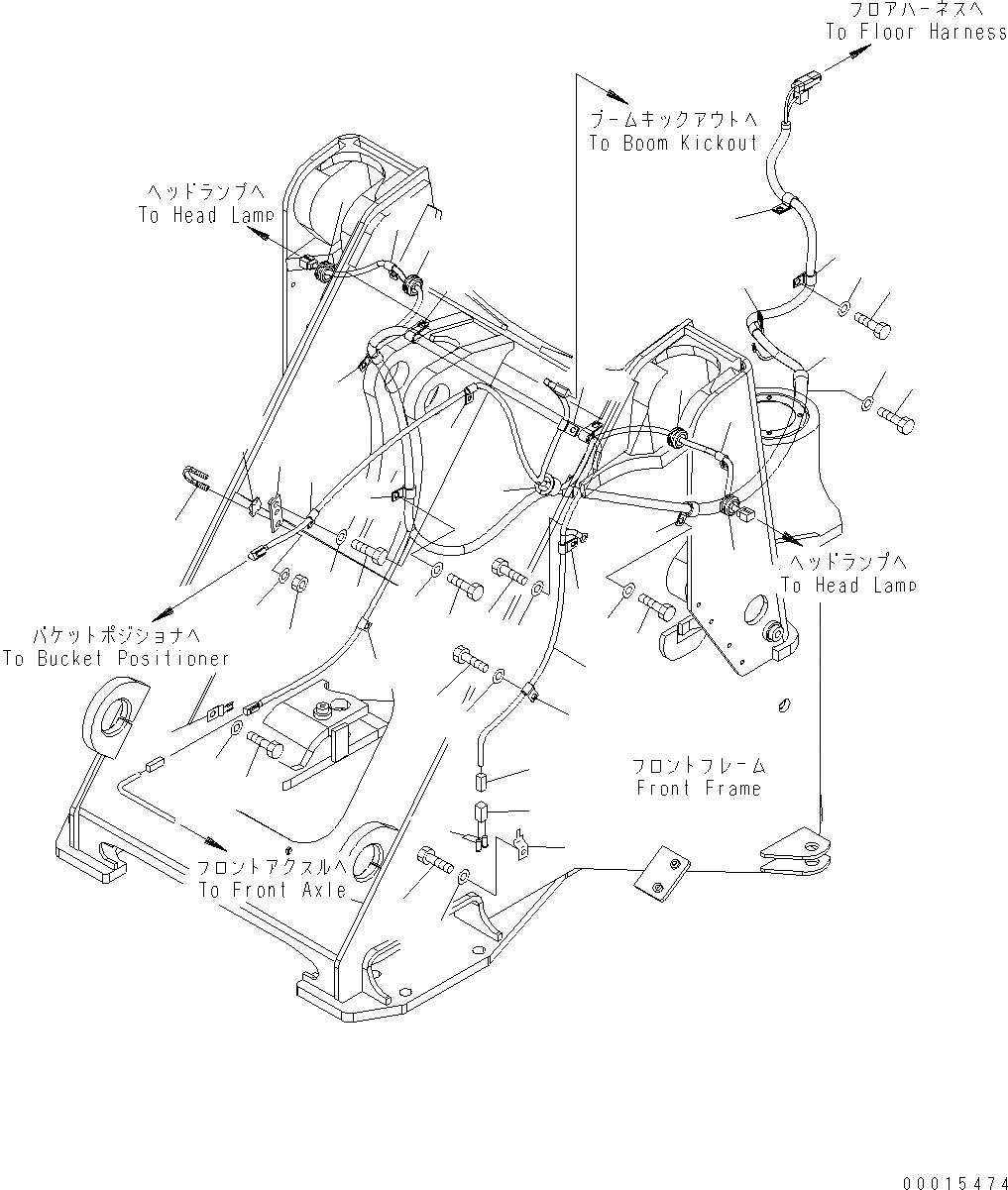

Схема запчастей Komatsu WA200-5 - ПЕРЕДН. Э/ПРОВОДКА E ЭЛЕКТРИКА
18
17
14
4
5
2
4
2
5
5
5
5
8
7
8
7
6
4
2
2
6
4
5
8
7
4
10
9
7
7
8
19
4
1
22
20
24
23
21
11
12
13
16
15
8
7
4
8
4
5
3

№

Артикул

Название

Примечание

Количество

1

417-06-32151

WIRING HARNESS

SN: H50051-UP

1шт.

2

418-06-12430

GROMMET

SN: H50051-UP

4шт.

3

426-09-11210

GROMMET

SN: H50051-UP

1шт.

4

04434-51012

CLIP

SN: H50051-UP

8шт.

5

04434-51712

CLIP

SN: H50051-UP

8шт.

6

04434-52312

CLIP

SN: H50051-UP

2шт.

7

01010-81020

BOLT

SN: H50051-UP

16шт.

8

01643-31032

WASHER

SN: H50051-UP

16шт.

9

01010-81016

BOLT

SN: H50051-UP

2шт.

10

01643-31032

WASHER

SN: H50051-UP

2шт.

11

01010-81020

BOLT

SN: H50051-UP

1шт.

12

01643-31032

WASHER

SN: H50051-UP

1шт.

13

08193-21012

CLIP

SN: H50051-UP

1шт.

14

417-06-32280

BRACKET

SN: H50051-UP

1шт.

15

01597-01009

NUT

SN: H50051-UP

2шт.

16

01643-31032

WASHER

SN: H50051-UP

2шт.

17

07283-32738

CLIP

SN: H50051-UP

1шт.

18

07283-52737

SEAT

SN: H50051-UP

1шт.

19

08192-12300

WEDGE

SN: H50051-UP

1шт.

20

08192-22100

CONNECTOR

SN: H50051-UP

1шт.

21

08191-00770

PLUG

SN: H50051-UP

2шт.

22

08193-21012

CLIP

SN: H50051-UP

1шт.

23

01010-81220

BOLT

SN: H50051-UP

1шт.

24

01643-31232

WASHER

SN: H50051-UP

1шт.

Выбрано товаров: 24
