Главная
/
Справочники
/
Komatsu
/
Погрузчики фронтальные
/
WA200-5 S/N H50001 - Up
/
E ЭЛЕКТРИКА
/

КОРПУС АККУМУЛЯТОРА

Запчасти Komatsu WA200-5 КОРПУС АККУМУЛЯТОРА E ЭЛЕКТРИКА

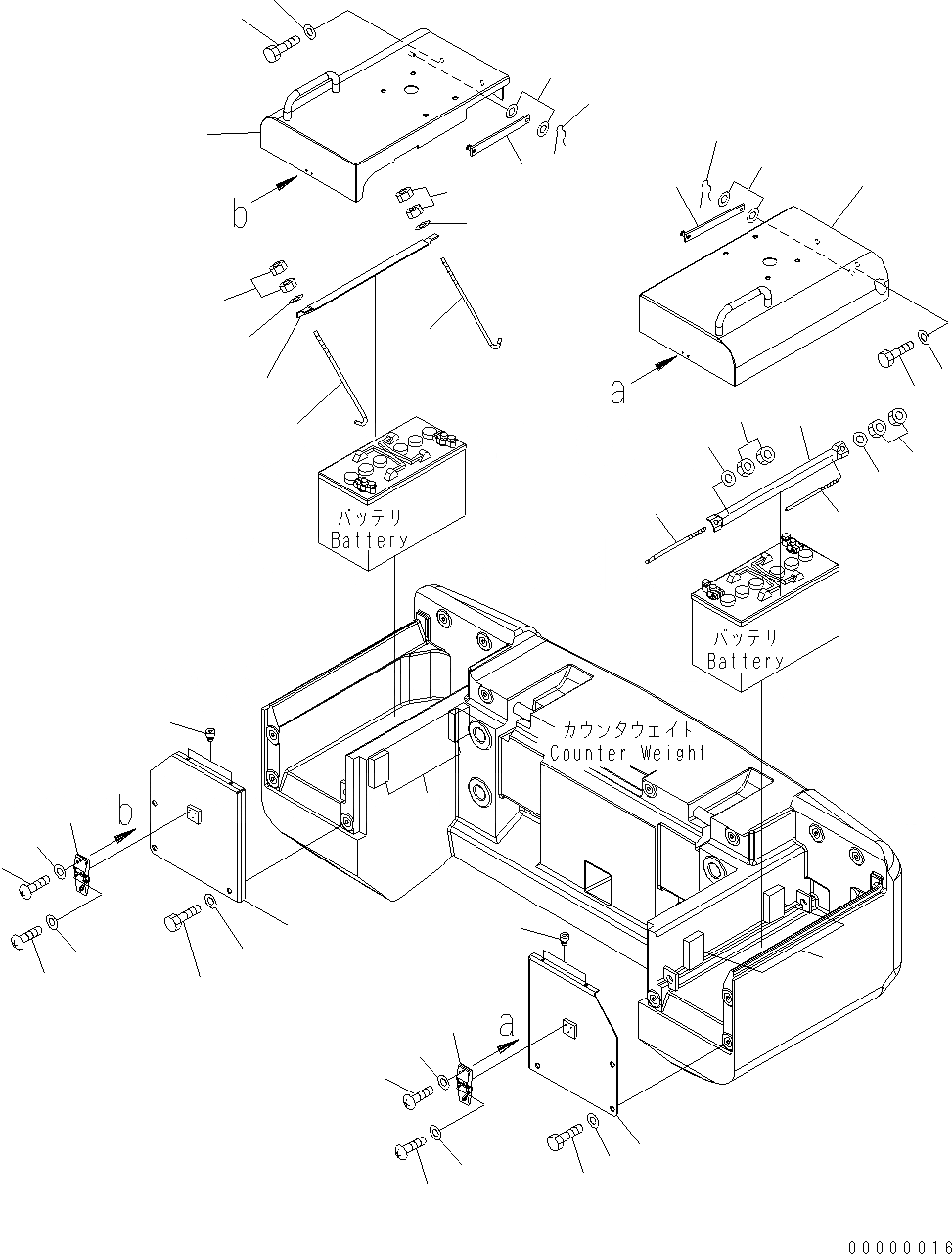

Схема запчастей Komatsu WA200-5 - КОРПУС АККУМУЛЯТОРА E ЭЛЕКТРИКА
20
21
23
24
22
31
32
30
30
29
31
32
19
10
8
9
5
7
6
32
31
30
29
32
31
30
18
25
28
27
26
28
16
17
15
33
4
11
14
13
12
14
2
3
1
33

№

Артикул

Название

Примечание

Количество

1

418-06-31115

COVER

SN: H50051-UP

1шт.

2

01010-81020

BOLT

SN: H50051-UP

3шт.

3

01643-31032

WASHER

SN: H50051-UP

3шт.

4

415-54-11980

CUSHION

SN: H50051-UP

2шт.

5

418-06-31711

COVER

SN: H50051-UP

1шт.

6

01010-81020

BOLT

SN: H50051-UP

2шт.

7

01643-31032

WASHER

SN: H50051-UP

2шт.

8

421-06-24230

BAR

SN: H50051-UP

1шт.

9

01641-20812

WASHER

SN: H50051-UP

2шт.

10

04052-10833

PIN

SN: H50051-UP

1шт.

11

421-09-12322

HOLDER

SN: H50051-UP

1шт.

12

01220-40408

SCREW

SN: H50051-UP

3шт.

13

01220-40410

SCREW

SN: H50051-UP

2шт.

14

01641-20405

WASHER

SN: H50051-UP

5шт.

15

418-06-31125

COVER

SN: H50051-UP

1шт.

16

01010-81020

BOLT

SN: H50051-UP

3шт.

17

01643-31032

WASHER

SN: H50051-UP

3шт.

18

415-54-11980

CUSHION

SN: H50051-UP

2шт.

19

418-06-31721

COVER

SN: H50051-UP

1шт.

20

01010-81020

BOLT

SN: H50051-UP

2шт.

21

01643-31032

WASHER

SN: H50051-UP

2шт.

22

421-06-24230

BAR

SN: H50051-UP

1шт.

23

01641-20812

WASHER

SN: H50051-UP

2шт.

24

04052-10833

PIN

SN: H50051-UP

1шт.

25

421-09-12322

HOLDER

SN: H50051-UP

1шт.

26

01220-40408

SCREW

SN: H50051-UP

3шт.

27

01220-40410

SCREW

SN: H50051-UP

2шт.

28

01641-20405

WASHER

SN: H50051-UP

5шт.

29

418-06-31510

HOLDER

SN: H50051-UP

2шт.

30

417-06-11123

ROD

SN: H50051-UP

4шт.

31

01643-30823

WASHER

SN: H50051-UP

4шт.

32

01580-10806

NUT

SN: H50051-UP

8шт.

33

418-06-H1150

RUBBER

SN: H50051-UP

4шт.

Выбрано товаров: 33
