Komatsu
/
Погрузчики фронтальные
/
WA200-5 S/N B10001-UP
/
ГИДРАВЛИКА
/

ОСНОВН. КЛАПАН (ДЛЯ 3-Х СЕКЦИОНН. КЛАПАН)

Запчасти Komatsu WA200-5 ОСНОВН. КЛАПАН (ДЛЯ 3-Х СЕКЦИОНН. КЛАПАН) ГИДРАВЛИКА

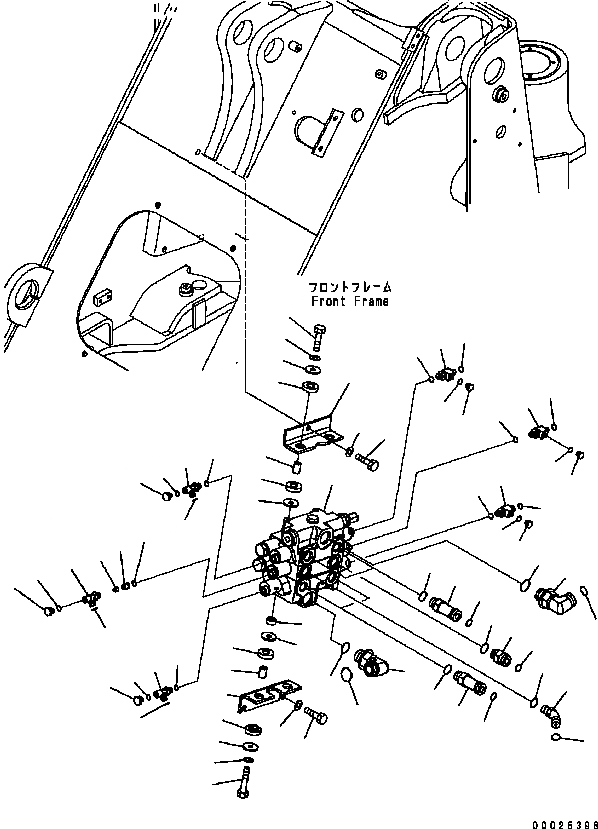

Схема запчастей Komatsu WA200-5 - ОСНОВН. КЛАПАН (ДЛЯ 3-Х СЕКЦИОНН. КЛАПАН) ГИДРАВЛИКА
44
42
43
3
4
13
10
2
9
8
45
46
34
32
35A
36
37
33
34
35
37
36
23
22
24
18
17
16
18
17
15
40
38
39
21
19
20
25
27
26
13
14
10
13
7
6
9
8
5
12
11
34
28
37
36
35A
35
36
37
29
30
31
34
44
13
11
12
43
41
45
46
1

№

Артикул

Название

Примечание

Количество

1

709-83-12400

CONTROL VALVE

SN: B10001-UP

1шт.

2

417-64-31120

BRACKET

SN: B10001-UP

1шт.

3

01010-81050

BOLT

SN: B10001-UP

2шт.

4

01643-31032

WASHER

SN: B10001-UP

2шт.

5

417-64-31110

BRACKET

SN: B10001-UP

1шт.

6

01010-81060

BOLT

SN: B10001-UP

2шт.

7

01643-31032

WASHER

SN: B10001-UP

2шт.

8

01010-81235

BOLT

SN: B10001-UP

3шт.

9

01643-31232

WASHER

SN: B10001-UP

3шт.

10

419-43-17930

CUSHION

SN: B10001-UP

4шт.

11

415-64-13130

CUSHION

SN: B10001-UP

4шт.

12

417-54-13470

SPACER

SN: B10001-UP

4шт.

13

415-64-13120

WASHER

SN: B10001-UP

8шт.

14

198-43-15310

COLLAR¤ 10MM

SN: B10001-UP

2шт.

15

02781-00628

UNION

SN: B10001-UP

1шт.

16

02783-10628

ELBOW

SN: B10001-UP

1шт.

17

07002-12434

O-RING

SN: B10001-UP

2шт.

18

02896-11018

O-RING

SN: B10001-UP

2шт.

19

418-62-33640

UNION

SN: B10001-UP

2шт.

20

07002-12434

O-RING

SN: B10001-UP

2шт.

21

02896-11018

O-RING

SN: B10001-UP

2шт.

22

21W-62-42640

ELBOW

SN: B10001-UP

1шт.

23

07002-13334

O-RING

SN: B10001-UP

1шт.

24

11Y-62-11980

O-RING

SN: B10001-UP

1шт.

25

21W-62-42640

ELBOW

SN: B10001-UP

1шт.

26

07002-13334

O-RING

SN: B10001-UP

1шт.

27

11Y-62-11980

O-RING

SN: B10001-UP

1шт.

28

02782-50210

ELBOW

SN: B10001-UP

1шт.

|29

418-62-34421

VALVE ASS'Y

SN: B10001-UP

1шт.

29

418-62-34490

ELBOW

SN: B10001-UP

1шт.

30

418-62-34440

POPPET

SN: B10001-UP

1шт.

31

21Y-62-11591

PLUG

SN: B10001-UP

1шт.

32

418-62-34470

TEE

SN: B10001-UP

1шт.

33

418-62-34130

TEE

SN: B10001-UP

1шт.

34

07002-11423

O-RING

SN: B10001-UP

4шт.

35

02896-11008

O-RING

SN: B10001-UP

2шт.

35A

02896-11009

O-RING

SN: B10001-UP

2шт.

36

07040-11007

PLUG

SN: B10001-UP

4шт.

37

07002-11023

O-RING

SN: B10001-UP

4шт.

38

418-62-33640

UNION

SN: B10001-UP

2шт.

39

07002-12434

O-RING

SN: B10001-UP

2шт.

40

02896-11018

O-RING

SN: B10001-UP

2шт.

41

02782-50210

ELBOW

SN: B10001-UP

1шт.

42

418-62-34130

TEE

SN: B10001-UP

1шт.

43

07002-11423

O-RING

SN: B10001-UP

2шт.

44

02896-11008

O-RING

SN: B10001-UP

2шт.

45

07002-11023

O-RING

SN: B10001-UP

2шт.

46

07040-11007

PLUG

SN: B10001-UP

2шт.

Выбрано товаров: 48
