Komatsu
/
Погрузчики фронтальные
/
WA200-5 S/N B10001-UP
/
ЭЛЕКТРИКА
/

ПЕРЕДН. Э/ПРОВОДКА

Запчасти Komatsu WA200-5 ПЕРЕДН. Э/ПРОВОДКА ЭЛЕКТРИКА

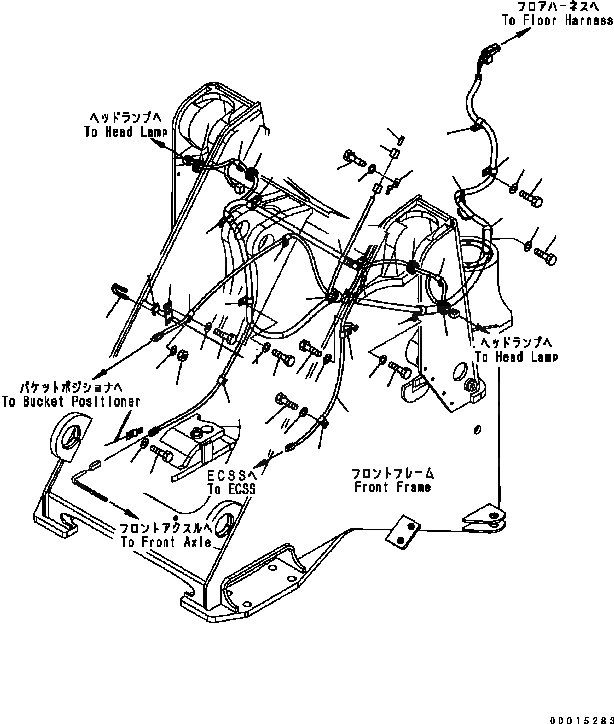

Схема запчастей Komatsu WA200-5 - ПЕРЕДН. Э/ПРОВОДКА ЭЛЕКТРИКА
11
12
13
15
16
17
18
14
4
5
8
7
4
7
8
4
8
7
9
10
1
8
4
7
6
2
3
4
5
4
4
2
5
21
20
5
2
4
2
6
8
7
7
8
5
5
19
5
22
23

№

Артикул

Название

Примечание

Количество

1

417-06-32144

WIRING HARNESS

SN: B10001-UP

1шт.

2

418-06-12430

GROMMET

SN: B10001-UP

4шт.

3

426-09-11210

GROMMET

SN: B10001-UP

1шт.

4

04434-51012

CLIP

SN: B10001-UP

8шт.

5

04434-51712

CLIP

SN: B10001-UP

8шт.

6

04434-52312

CLIP

SN: B10001-UP

2шт.

7

01010-81020

BOLT

SN: B10001-UP

16шт.

8

01643-31032

WASHER

SN: B10001-UP

16шт.

9

01010-81016

BOLT

SN: B10001-UP

2шт.

10

01643-31032

WASHER

SN: B10001-UP

2шт.

11

01010-81020

BOLT

SN: B10001-UP

1шт.

12

01643-31032

WASHER

SN: B10001-UP

1шт.

13

08193-21012

CLIP

SN: B10001-UP

1шт.

14

417-06-32280

BRACKET

SN: B10001-UP

1шт.

15

01597-01009

NUT

SN: B10001-UP

2шт.

16

01643-31032

WASHER

SN: B10001-UP

2шт.

17

07283-32738

CLIP

SN: B10001-UP

1шт.

18

07283-52737

SEAT

SN: B10001-UP

1шт.

19

08193-21012

CLIP

SN: B10001-UP

1шт.

20

01010-81020

BOLT

SN: B10001-UP

1шт.

21

01643-31032

WASHER

SN: B10001-UP

1шт.

22

08192-23100

CONNECTOR

SN: B10001-UP

1шт.

23

08191-00770

PLUG

SN: B10001-UP

3шт.

Выбрано товаров: 23
