WA200-5 S/N B10001-UP
/
ЧАСТИ КОРПУСА
/

КАПОТ (ВОЗДУХОВОДЫ COVER)

Запчасти Komatsu WA200-5 КАПОТ (ВОЗДУХОВОДЫ COVER) ЧАСТИ КОРПУСА

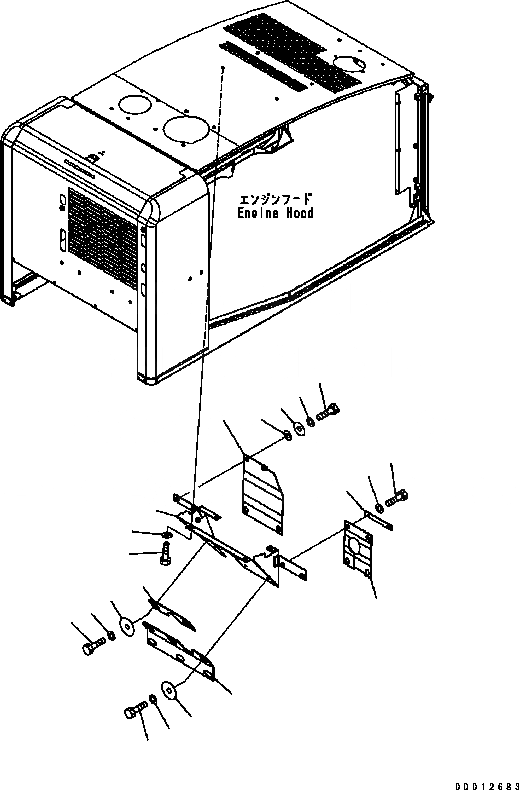

Схема запчастей Komatsu WA200-5 - КАПОТ (ВОЗДУХОВОДЫ COVER) ЧАСТИ КОРПУСА
13
17
14
16
15
11
10
12
1
3
2
4
6
8
9
7
5
6
8
7

№

Артикул

Название

Примечание

Количество

1

417-54-31441

COVER

SN: B10001-UP

1шт.

2

01010-81016

BOLT

SN: B10001-UP

4шт.

3

01643-31032

WASHER

SN: B10001-UP

4шт.

4

418-54-33490

SHEET

SN: B10001-UP

1шт.

5

418-54-31514

SHEET

SN: B10001-UP

1шт.

6

418-54-33510

PLATE

SN: B10001-UP

5шт.

7

01010-80820

BOLT

SN: B10001-UP

5шт.

8

01643-30823

WASHER

SN: B10001-UP

5шт.

9

417-54-31430

SHEET

SN: B10001-UP

1шт.

10

01010-80820

BOLT

SN: B10001-UP

2шт.

11

01643-30823

WASHER

SN: B10001-UP

2шт.

12

418-54-31530

PLATE

SN: B10001-UP

1шт.

13

417-54-31420

SHEET

SN: B10001-UP

1шт.

14

203-54-56970

WASHER

SN: B10001-UP

2шт.

15

01010-80820

BOLT

SN: B10001-UP

2шт.

16

01643-30823

WASHER

SN: B10001-UP

2шт.

17

01643-50823

WASHER

SN: B10001-UP

2шт.

Выбрано товаров: 17
