Запчасти Komatsu WA200-5 УПРАВЛ-Е ТОРМОЗОМ (АККУМУЛЯТОР) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

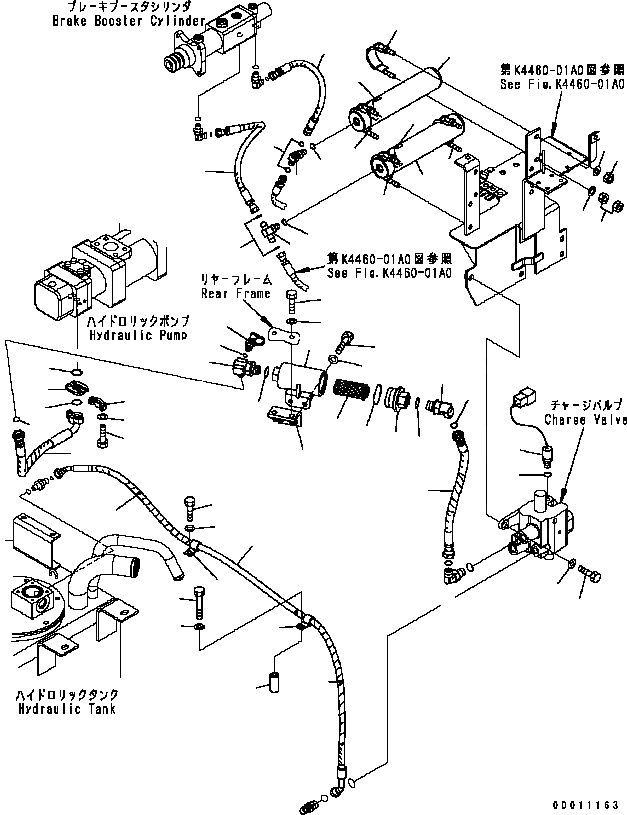

Схема запчастей Komatsu WA200-5 - УПРАВЛ-Е ТОРМОЗОМ (АККУМУЛЯТОР) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
26
27
32
17
31
25
24
23
28
21
34
36
35
47
46
18
20
19
22
30
29
5
6
2
1
4
3
4
3
45
2
6
2
5
7
45
9
1
8
7
2
12
16
15
13
14
10
11
33
41
42
37
39
39
43
44
38
4
38A

Артикул

Название

Примечание

Количество

1

418-43-37401

ACCUMULATOR

SN: B10001-UP

2шт.

2

417-43-37140

CLIP

SN: B10001-UP

4шт.

3

01582-11008

NUT

SN: B10001-UP

12шт.

4

01643-31032

WASHER

SN: B10001-UP

8шт.

5

417-43-37410

TEE

SN: B10001-UP

2шт.

6

07000-12011

O-RING

SN: B10001-UP

2шт.

7

02896-11008

O-RING

SN: B10001-UP

4шт.

8

02753-00205

HOSE

SN: B10001-UP

1шт.

9

02765-B02A3

HOSE

SN: B10001-UP

1шт.

10

417-43-37132

HOSE

SN: B10001-UP

1шт.

11

07000-12021

O-RING

SN: B10001-UP

1шт.

12

07371-30400

FLANGE

SN: B10001-UP

2шт.

13

01643-50823

WASHER

SN: B10001-UP

4шт.

14

01010-80845

BOLT

SN: B10001-UP

4шт.

15

07373-20400

SPACER

SN: B10001-UP

1шт.

16

07000-12021

O-RING

SN: B10001-UP

1шт.

17

02896-11012

O-RING

SN: B10001-UP

1шт.

18

416-43-37690

ELBOW

SN: B10001-UP

1шт.

19

799-101-5220

NIPPLE

SN: B10001-UP

1шт.

20

07002-11023

O-RING

SN: B10001-UP

1шт.

21

07002-12434

O-RING

SN: B10001-UP

1шт.

22

421-43-22562

CASE

SN: B10001-UP

1шт.

23

421-43-27920

ELEMENT

SN: B10001-UP

1шт.

24

07002-15234

O-RING

SN: B10001-UP

1шт.

25

421-43-22571

CAP

SN: B10001-UP

1шт.

26

01010-81030

BOLT

SN: B10001-UP

2шт.

27

01643-31032

WASHER

SN: B10001-UP

2шт.

28

417-43-37970

BRACKET

SN: B10001-UP

1шт.

29

01010-81045

BOLT

SN: B10001-UP

2шт.

30

01643-31032

WASHER

SN: B10001-UP

2шт.

31

07002-12434

O-RING

SN: B10001-UP

1шт.

32

11Y-62-12630

ELBOW

SN: B10001-UP

1шт.

33

02896-11012

O-RING

SN: B10001-UP

1шт.

34

417-43-37961

HOSE

SN: B10001-UP

1шт.

35

421-43-22912

SWITCH {PRESSURE}

SN: B10001-UP

1шт.

36

07002-11423

O-RING

SN: B10001-UP

1шт.

37

418-43-37383

HOSE

SN: B10001-UP

1шт.

38

08210-01803

SPIRAL TUBE

SN: B10001-UP

1шт.

38A

08210-01804

SPIRAL TUBE

SN: B10001-UP

1шт.

39

04434-51610

CLIP

SN: B10001-UP

2шт.

40

195-979-5190

COLLAR

SN: B10001-UP

1шт.

41

01010-81030

BOLT

SN: B10001-UP

1шт.

42

01643-31032

WASHER

SN: B10001-UP

1шт.

43

01010-81075

BOLT

SN: B10001-UP

1шт.

44

01643-31032

WASHER

SN: B10001-UP

1шт.

45

09659-A057B

PLATE¤ SAFETY

SN: B10161-UP

2шт.

|45

09659-A057A

PLATE¤ SAFETY

SN: B10001-B10160

2шт.

46

01010-81230

BOLT

SN: B10001-UP

2шт.

47

01643-31232

WASHER

SN: B10001-UP

2шт.

Выбрано товаров: 49
